توضیحات
تراشه سوئیچینگ DK112 یک کنترلر سوئیچینگ عملکرد بالا و کمهزینه است که برای طراحی منابع تغذیه فلایبک با توان پایین در تجهیزات خانگی کوچک و آداپتورها بهینه شده است. این آیسی با طراحی مجتمع شامل ترانزیستور داخلی، نوسانساز PWM با فرکانس 65 کیلوهرتز و مدولاسیون فرکانسی برای کاهش EMI، نیاز به مقاومت یا تغذیه کمکی را حذف کرده است. DK112 با طراحی منحصربهفرد خود دارای مدار تغذیه داخلی (Self-power supply) بوده و از محافظتهای چندگانه از جمله محافظ اضافهجریان، اضافهبار، اضافهدما، ولتاژ بیش از حد، اتصال کوتاه خروجی و خرابی اپتوکوپلر پشتیبانی میکند. راهاندازی نرم، مدار Ramp Compensation و عملکرد فرکانس متغیر باعث بهبود عملکرد در بارهای مختلف و کاهش نویز خروجی شدهاند. این آیسی برای طراحی منابع تغذیه با توان حداکثر 10 وات، بهویژه در شرایطی با محدودیت فضا و هزینه، گزینهای بسیار مناسب بهشمار میرود.

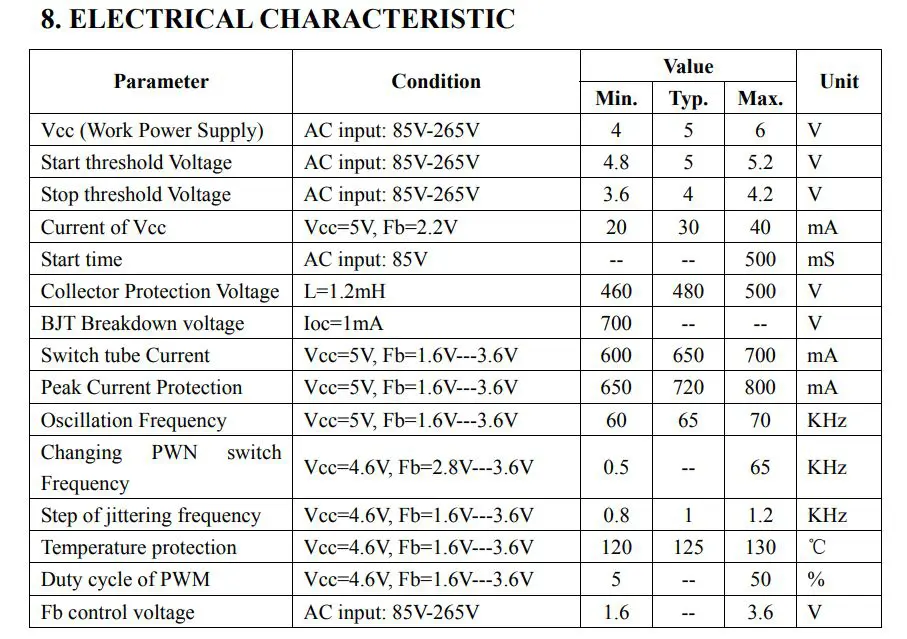

مشخصات فنی:
نوع محصول: آیسی کنترلر منبع تغذیه سوئیچینگ (PWM Controller IC)
مدل: DK112
پکیج: DIP-8
نوع کاربرد: منابع تغذیه فلایبک (Flyback Power Supply)
ولتاژ کاری: 85 ولت تا 265 ولت AC
فرکانس نوسان: 65 کیلوهرتز (با مدولاسیون فرکانسی)
ولتاژ تغذیه Vcc: 4 ولت تا 6 ولت
جریان مصرفی Vcc: 20 میلیآمپر تا 40 میلیآمپر
ولتاژ راهاندازی Vcc: 4.8 ولت تا 5.2 ولت
ولتاژ توقف Vcc: 3.6 ولت تا 4.2 ولت
ولتاژ کلکتور: حداکثر 780 ولت
جریان پیک: حداکثر 800 میلیآمپر
توان تلفاتی: حداکثر 1000 میلیوات
توان خروجی قابل پشتیبانی:
- ورودی 85 تا 264 ولت AC: حداکثر 12 وات
- ورودی 85 تا 145 ولت AC: حداکثر 18 وات
- ورودی 180 تا 264 ولت AC: حداکثر 18 وات
دمای کاری: 0 درجه سانتیگراد تا 125 درجه سانتیگراد
دمای ذخیرهسازی: -55 درجه سانتیگراد تا +150 درجه سانتیگراد
کاربردها:
شارژرهای باتری
آداپتورهای AC/DC
درایورهای LED
منابع تغذیه تلویزیون و مانیتور
منابع تغذیه DVD/VCD
منابع تغذیه STB (گیرنده دیجیتال)
لوازم خانگی کوچک
سیستمهای تهویه مطبوع
اجاقهای مایکروویو
تجهیزات الکترونیکی کممصرف
