توضیحات
تراشه CD4069 شامل 6 گیت معکوسکننده مستقل است و علاوه بر کاربردهای منطقی، به دلیل ساختار بدون بافر (Unbuffered) در طراحی انواع نوسانسازها، فیلترهای آنالوگ و مدارهای شکلدهنده سیگنال نیز کاربرد گستردهای دارد. این آیسی یکی از پرکاربردترین تراشههای خانواده CD4000 در پروژههای الکترونیکی و دیجیتال محسوب میشود.

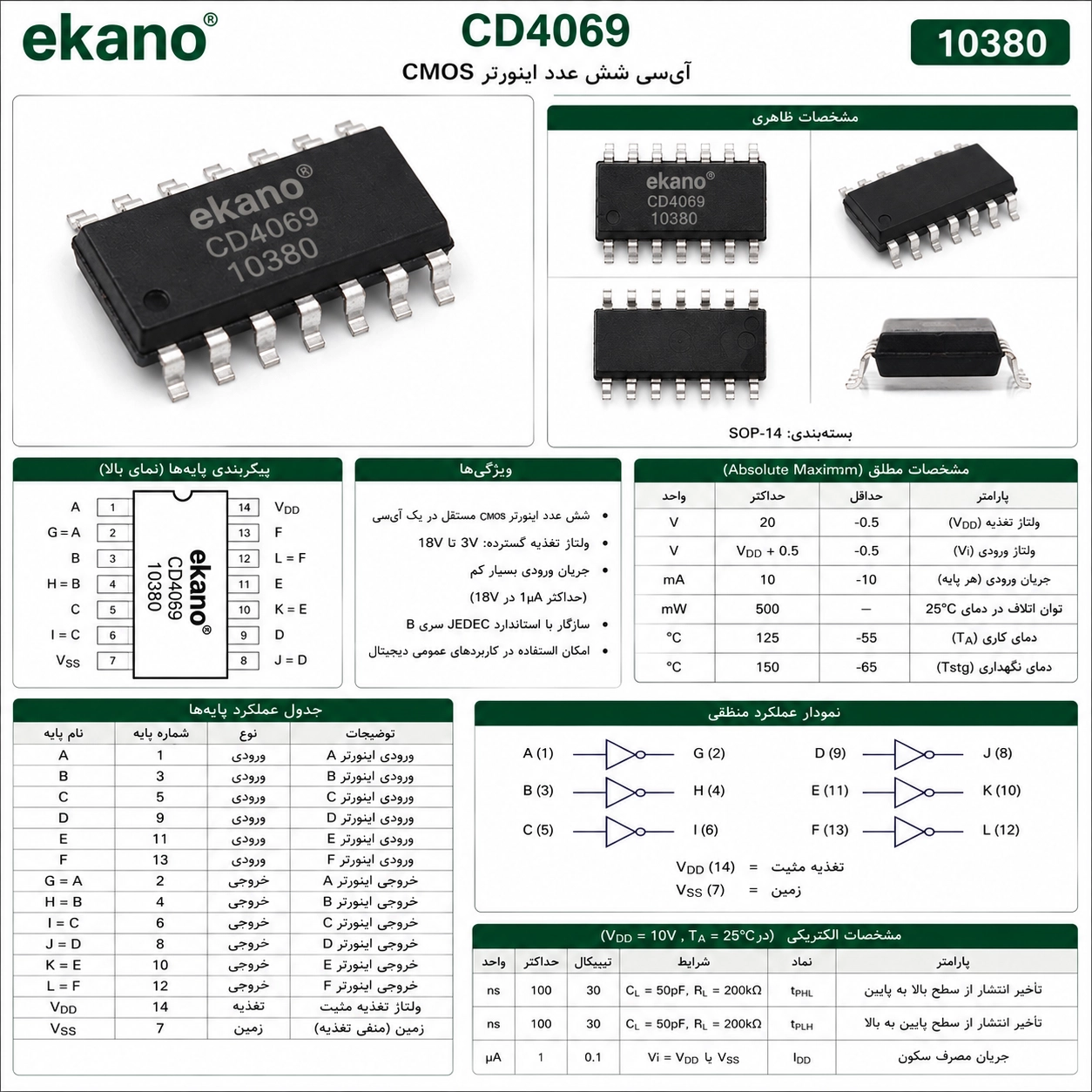

مشخصات فنی:

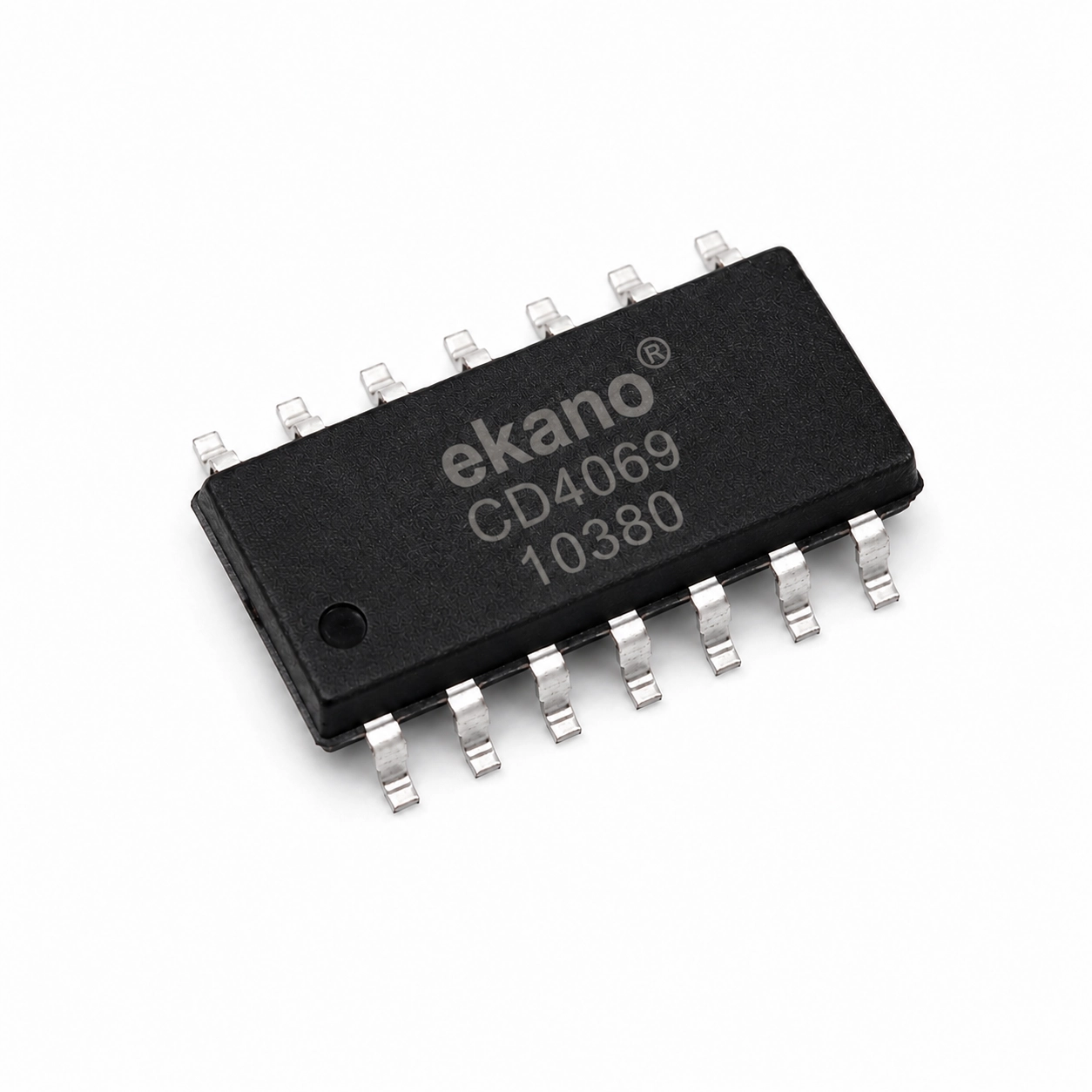

نوع محصول: تراشه گیت NOT (Inverter)
مدل: CD4069UB
خانواده منطقی: CD4000 CMOS
نوع گیت: NOT (Inverter)
تعداد گیتها: 6 گیت مستقل
تعداد خروجی: 6
نوع ورودی: CMOS
ولتاژ کاری: 3 تا 18 ولت
ولتاژ کاری پیشنهادی: 5 ولت
جریان مصرفی در حالت سکون: 20 نانوآمپر
جریان خروجی سطح(HIGH): 1- میلیآمپر
جریان خروجی سطح(LOW): 1 میلیآمپر
زمان تأخیر انتشار (Propagation Delay): 110 نانوثانیه
محدوده دمای کاری: 55- تا 125+ درجه سانتیگراد
نوع پکیج: SO-14
نوع نصب: SMD
ویژگیها:
دارای 6 گیت معکوسکننده (NOT) مستقل
مبتنی بر فناوری CMOS با مصرف توان بسیار پایین
محدوده وسیع ولتاژ کاری از 3 تا 18 ولت
پایداری بالا و نویزپذیری کم
سرعت مناسب برای مدارهای دیجیتال
سازگار با سایر آیسیهای خانواده CD4000
ابعاد کوچک و مناسب برای بردهای SMD
کاربردها:
مدارهای منطقی دیجیتال
معکوسسازی سیگنالهای دیجیتال
تولید نوسانساز (Oscillator)
مدارهای تایمر و پالس
پروژههای آردوینو و میکروکنترلرها
مدارهای کنترل صنعتی
تجهیزات الکترونیکی و مخابراتی
پروژههای آموزشی و DIY
مزایا:
مصرف انرژی بسیار پایین
عملکرد پایدار در بازه دمایی گسترده
راهاندازی آسان در انواع مدارهای دیجیتال
قابلیت استفاده در ولتاژهای مختلف
کیفیت ساخت بالا و طول عمر زیاد
مناسب برای کاربردهای آموزشی، صنعتی و تحقیقاتی
