توضیحات

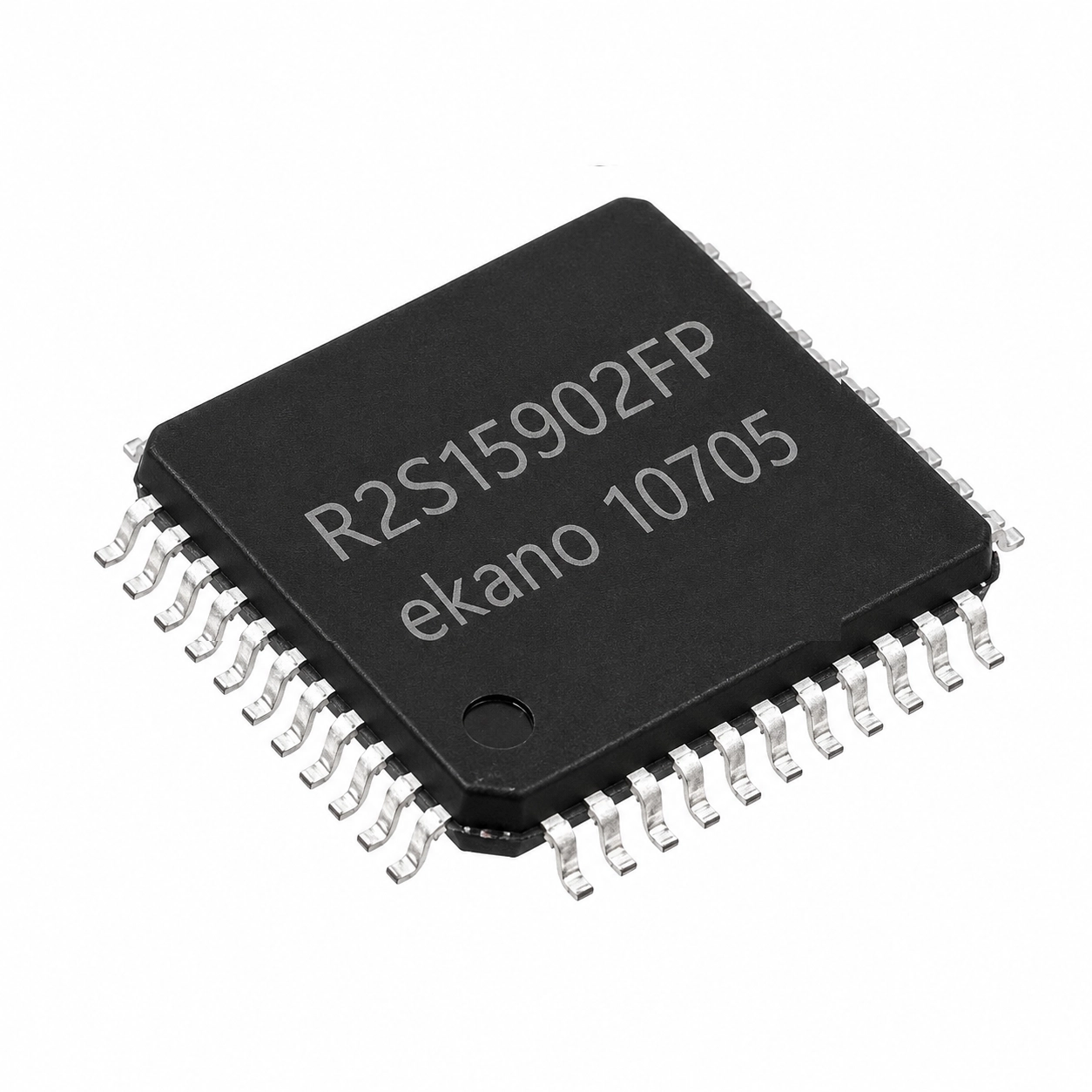

این آیسی یک پردازشگر سیگنال صوتی 6 کاناله است که برای سیستمهای صوتی خانگی، آمپلیفایرهای AV و تجهیزات چندکاناله طراحی شده است. آیسی R2S15902FP با پکیج QFP-44، دارای ولوم الکترونیکی مستقل برای 6 کانال، کنترل گین، انتخابگر ورودی و کنترل Bass و Treble بوده و برای مدیریت و پردازش حرفهای سیگنالهای صوتی کاربرد دارد.
مشخصات فنی:
نوع قطعه: آیسی پردازشگر سیگنال صوتی
مدل (P/N): R2S15902FP
نوع کاربرد: Audio Signal Processor
تعداد کانال: 6 کانال
نوع پکیج: QFP-44
تعداد پایه: 44
ولتاژ تغذیه پیشنهادی: 8 تا 10 ولت
ولتاژ تغذیه معمول: 9 ولت
محدوده ولوم الکترونیکی: 0 تا منفی 99 دسیبل و حالت منفی بینهایت
گام تنظیم ولوم: 1 دسیبل
تعداد کانال کنترل ولوم مستقل: 6 کانال
محدوده کنترل گین: 0 تا مثبت 14 دسیبل
گام تنظیم گین: 2 دسیبل
تعداد کانال کنترل گین مستقل: 6 کانال
انتخابگر ورودی L/R: چهار ورودی
گین ورودی: 0 تا مثبت 14 دسیبل با گام 2 دسیبل
ورودی Multi Channel: شش کانال
محدوده کنترل Bass: منفی 14 تا مثبت 14 دسیبل
محدوده کنترل Treble: منفی 14 تا مثبت 14 دسیبل
گام تنظیم Tone Control: 2 دسیبل
گین خروجی REC: صفر، مثبت 2، مثبت 4 و مثبت 6 دسیبل
تضعیف ورودی ADC: صفر، منفی 6، منفی 12 و منفی 18 دسیبل
بلوک L+R / L-R داخلی: دارد
منبع تغذیه دیجیتال داخلی: دارد
ویژگیها:
دارای ولوم الکترونیکی مستقل برای 6 کانال صوتی
قابلیت تنظیم سطح صدا از 0 تا منفی 99 دسیبل با دقت 1 دسیبل
دارای کنترل گین مستقل برای هر 6 کانال
مجهز به انتخابگر 4 ورودی برای کانالهای چپ و راست
پشتیبانی از ورودی صوتی 6 کاناله برای سیستمهای چندکاناله
دارای کنترل Bass و Treble با محدوده تنظیم منفی 14 تا مثبت 14 دسیبل
قابلیت استفاده از یک ورودی برای خروجی REC
دارای خروجی ADC داخلی با قابلیت تنظیم تضعیف ورودی
مجهز به بلوک داخلی L+R و L-R برای پردازش کانالهای صوتی
دارای بخش تغذیه دیجیتال داخلی
مناسب برای مدیریت یکپارچه حجم صدا، گین و Tone Control در سیستمهای صوتی
پکیج QFP-44 مناسب برای بردهای پردازش صوت چندکاناله
کاربردها:
سیستمهای صوتی خانگی
آمپلیفایرهای AV
سیستمهای Home Theater
گیرندههای صوتی Receiver
سیستمهای صوتی 6 کاناله
تجهیزات Mini Stereo
بردهای پردازش سیگنال صوتی
مدارهای کنترل ولوم دیجیتال
مدارهای کنترل Bass و Treble
تعمیرات تجهیزات صوتی چندکاناله
