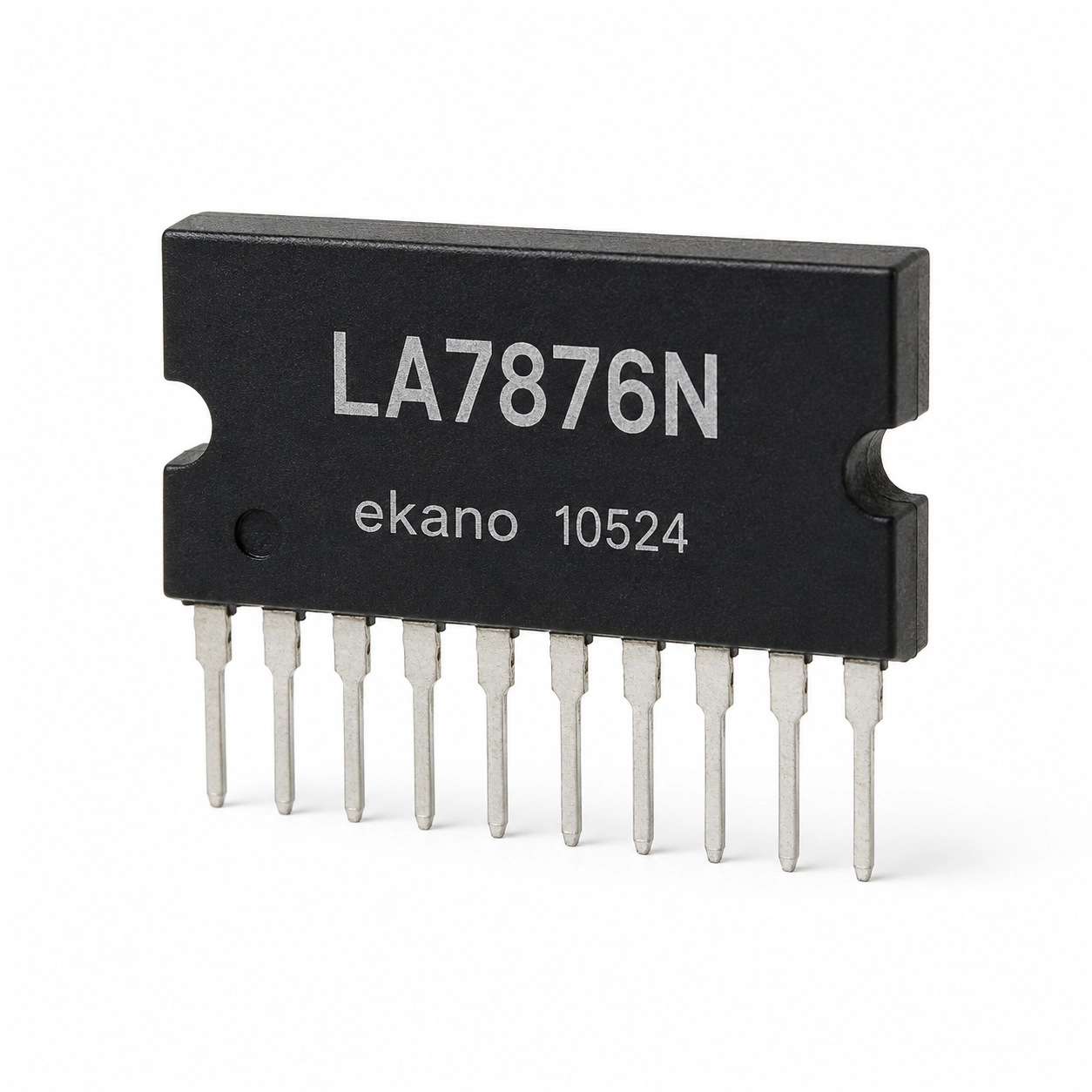

آی‌سی درایور انحراف عمودی مدل LA7876N پکیج SIP-10

کد محصول: 10524
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

LA7876N SIP-10

یک آی‌سی درایور انحراف عمودی تصویر است که برای کنترل حرکت عمودی پرتو در تلویزیون‌ها و مانیتورهای CRT استفاده می‌شود.

784,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی درایور انحراف عمودی مدل LA7876N پکیج SIP-10 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، مدل آن LA7876N و پکیج آن SIP-10 (10 پایه) است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلLA7876N
  • پکیجSIP-10 (10 پایه)
  • ولتاژ کاری پیشنهادی30 ولت
  • محدوده ولتاژ کاری16 تا 33 ولت

مشخصات آی‌سی درایور انحراف عمودی مدل LA7876N پکیج SIP-10

پارامترمقدارشرایط
نوع قطعهVertical Deflection Output ICطبق مشخصات کالا
مدلLA7876Nطبق مشخصات کالا
پکیجSIP-10 (10 پایه)طبق مشخصات کالا
ولتاژ کاری پیشنهادی30 ولتطبق مشخصات کالا
محدوده ولتاژ کاری16 تا 33 ولتطبق مشخصات کالا
حداکثر جریان خروجیتا 3A p-pطبق مشخصات کالا
ولتاژ Pump-up اولتا 35 ولتطبق مشخصات کالا
ولتاژ Pump-up دومتا 72 ولتطبق مشخصات کالا
ولتاژ تغذیه بخش خروجیتا 110 ولتطبق مشخصات کالا
توان قابل تحملتا 12W (با هیت‌سینک مناسب)طبق مشخصات کالا
محدوده دمای کاری-20 تا +85°Cطبق مشخصات کالا
دمای ذخیره‌سازی-40 تا +150°Cطبق مشخصات کالا

کاربردهای آی‌سی درایور انحراف عمودی مدل LA7876N پکیج SIP-10

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

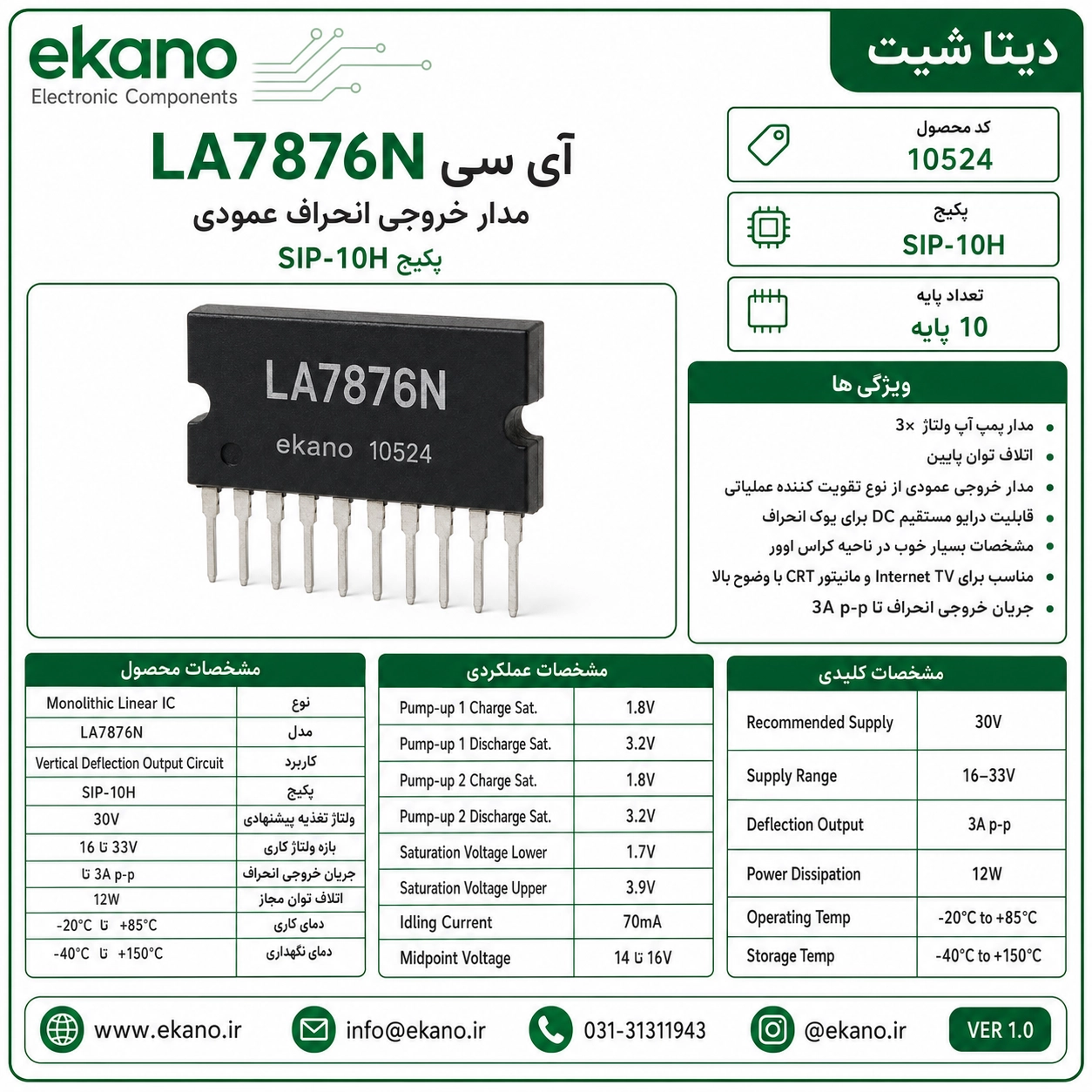

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی درایور انحراف عمودی مدل LA7876N پکیج SIP-10

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
