توضیحات

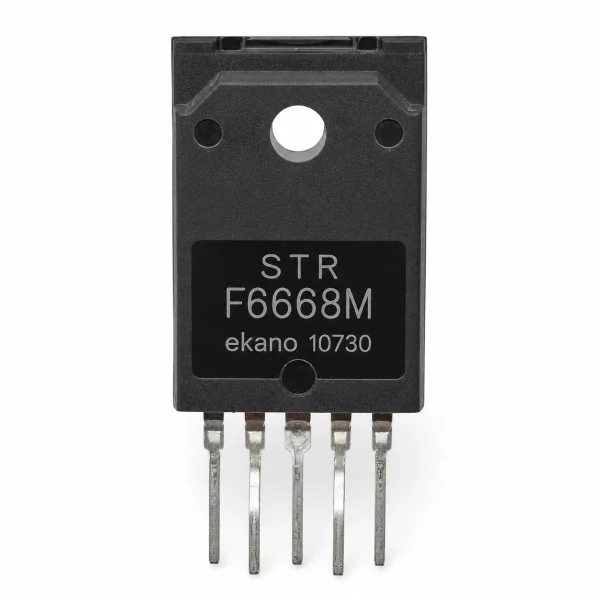

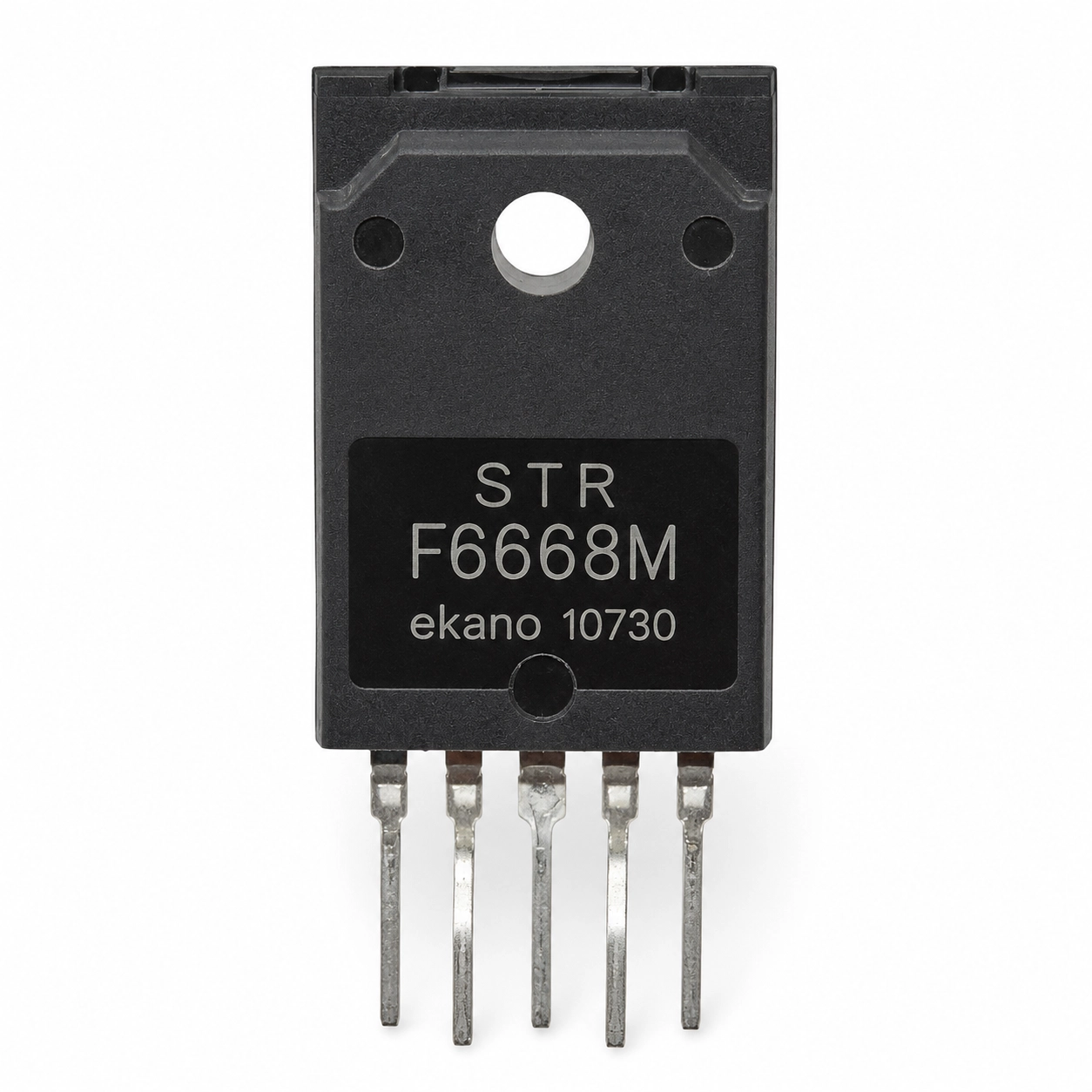

این آیسی یک رگولاتور سوئیچینگ قدرت برای منابع تغذیه Off-Line با ساختار فلایبک شبهتشدید است که برای افزایش راندمان و کاهش نویز در مدارهای پاور طراحی شده است. آیسی STRF6668M از خانواده STR-F6600 با ساختار یکپارچه کنترل و درایو به همراه MOSFET قدرت داخلی، برای منابع تغذیه سوئیچینگ تجهیزات صوتی، تصویری و صنعتی کاربرد دارد.

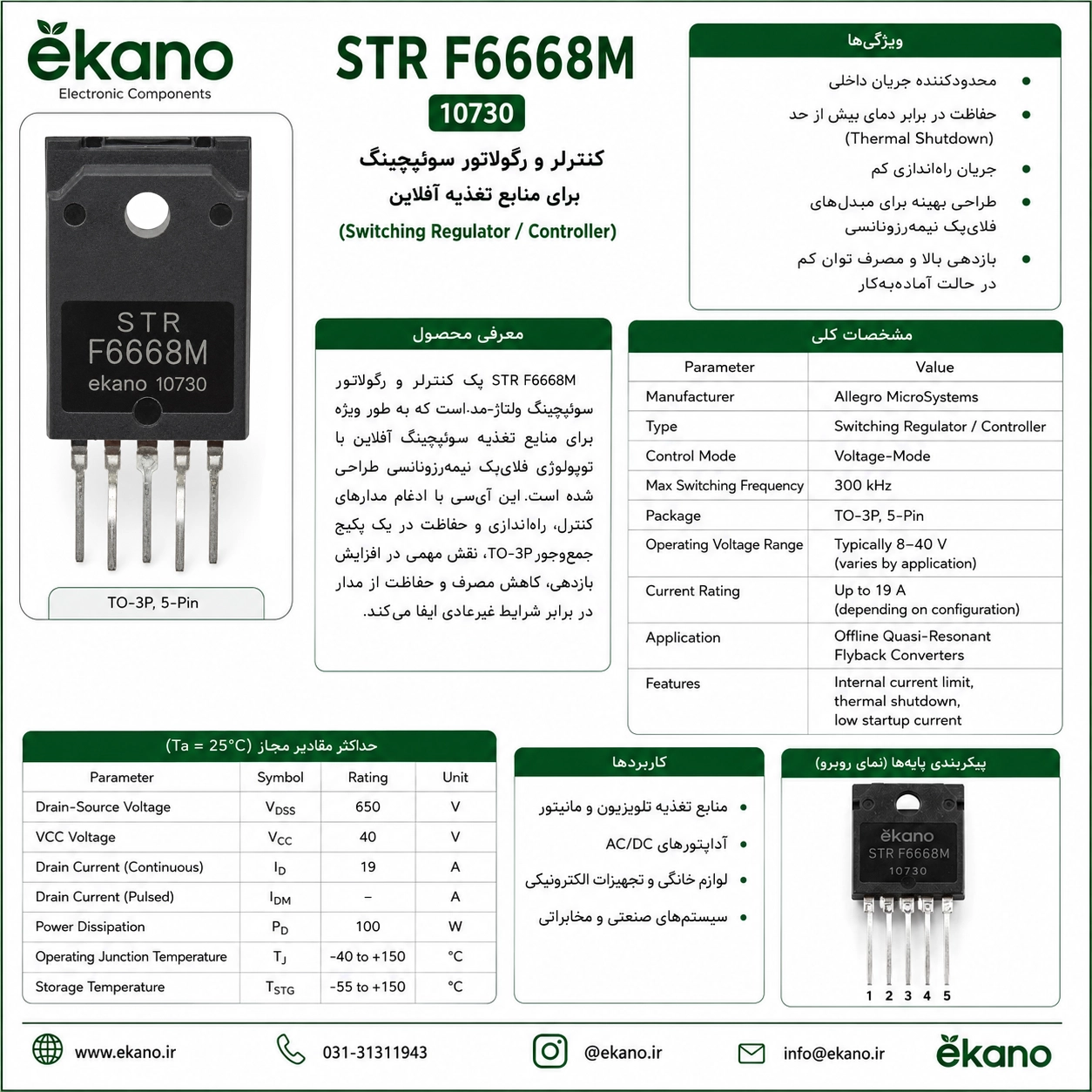

مشخصات فنی:
نام مدل: STRF6668M
نوع قطعه: آیسی رگولاتور سوئیچینگ (Switching Regulator IC)
نوع کنترل: کنترل ولتاژی (Voltage Mode)
حداکثر فرکانس سوئیچینگ: 300 کیلوهرتز
جریان خروجی: تا 19 آمپر (بسته به طراحی مدار)
ولتاژ کاری: معمولاً 8 تا 40 ولت (بسته به مدار)
پکیج: TO-3P
تعداد پایه: 5
نوع مبدل: فلایبک شبهرزونانسی (Quasi-Resonant Flyback)
حفاظت داخلی: محدودکننده جریان، حفاظت حرارتی، جریان راهاندازی پایین
ویژگیها:
ساختار فلایبک شبهتشدید Quasi-Resonant برای کاهش تلفات سوئیچینگ
مناسب برای افزایش راندمان منابع تغذیه Off-Line
کمک به کاهش نویز و EMI در مدارهای پاور
دارای MOSFET قدرت مقاوم در برابر انرژی Avalanche بهصورت داخلی
مجهز به محدودکننده جریان Cycle-by-Cycle
دارای حفاظت کامل در برابر شرایط اضافه جریان
مجهز به قفل افت ولتاژ UVLO با هیسترزیس
دارای حفاظت اضافه ولتاژ برای افزایش ایمنی منبع تغذیه
مجهز به خاموشی حرارتی در شرایط افزایش بیش از حد دما
دارای جریان راهاندازی پایین برای کاهش مصرف اولیه مدار
پشتیبانی از حالت Standby کممصرف
پکیج 5 پایه قدرت مناسب برای نصب روی بردهای پاور
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای Off-Line AC/DC
منابع تغذیه Flyback
بردهای پاور تلویزیون
بردهای تغذیه مانیتور
تجهیزات صوتی و تصویری
سیستمهای Set-Top Box
شارژرها و منابع تغذیه
منابع تغذیه صنعتی
تعمیرات بردهای پاور و مدارهای SMPS
