آی‌سی آمپلی‌فایر صوتی کلاس D مدل NS4215 پکیج TSSOP-24

کد محصول: 10700
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

NS4215 TSSOP-24

یک آمپلی‌فایر صوتی استریو Class-D و توان خروجی تا 8.5 وات برای هر کانال است. این قطعه با قابلیت Non-Clip، راندمان بالا و محافظت داخلی برای مدارهای تقویت صدا و تجهیزات چندرسانه‌ای کاربرد دارد.

12,740,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی آمپلی‌فایر صوتی کلاس D مدل NS4215 پکیج TSSOP-24 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، نوع قطعه آن آی‌سی تقویت‌کننده توان صوتی و مدل (P/N) آن NS4215 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهآی‌سی تقویت‌کننده توان صوتی
  • مدل (P/N)NS4215
  • نوع آمپلی‌فایرClass-D
  • نوع خروجیاستریو دو کاناله

مشخصات آی‌سی آمپلی‌فایر صوتی کلاس D مدل NS4215 پکیج TSSOP-24

پارامترمقدارشرایط
نوع قطعهآی‌سی تقویت‌کننده توان صوتیطبق مشخصات کالا
مدل (P/N)NS4215طبق مشخصات کالا
نوع آمپلی‌فایرClass-Dطبق مشخصات کالا
نوع خروجیاستریو دو کانالهطبق مشخصات کالا
نوع عملکردNon-Clip و Filterlessطبق مشخصات کالا
نوع پکیجTSSOP-24طبق مشخصات کالا
تعداد پایه24طبق مشخصات کالا
محدوده ولتاژ تغذیه برای بار 8 اهم5 تا 12 ولتطبق مشخصات کالا
توان خروجی در 12 ولت و بار 8 اهم8.5 وات × 2 کانالطبق مشخصات کالا
توان خروجی در 9 ولت و بار 4 اهم7.5 وات × 2 کانالطبق مشخصات کالا
توان خروجی در حالت PBTL با بار 4 اهمتا 17 واتطبق مشخصات کالا
راندمانتا 80 درصدطبق مشخصات کالا
فرکانس سوئیچینگ300 کیلوهرتزطبق مشخصات کالا
PSRR در فرکانس 217 هرتز65 دسی‌بلطبق مشخصات کالا
جریان Shutdownیک میکروآمپر تیپیکالطبق مشخصات کالا
محدوده دمای کاریمنفی 40 تا مثبت 85 درجه سانتی‌گرادطبق مشخصات کالا

کاربردهای آی‌سی آمپلی‌فایر صوتی کلاس D مدل NS4215 پکیج TSSOP-24

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

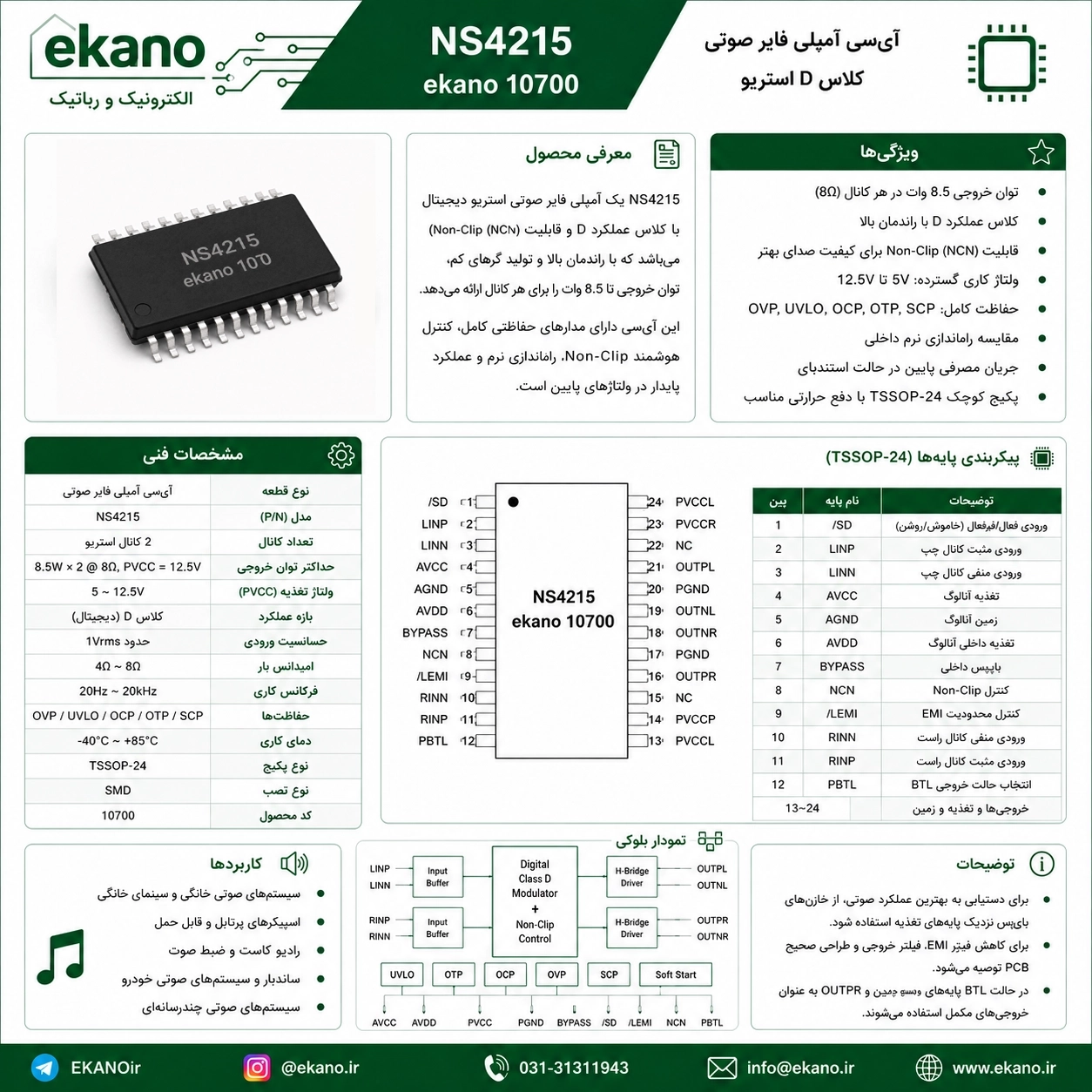

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی آمپلی‌فایر صوتی کلاس D مدل NS4215 پکیج TSSOP-24

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
