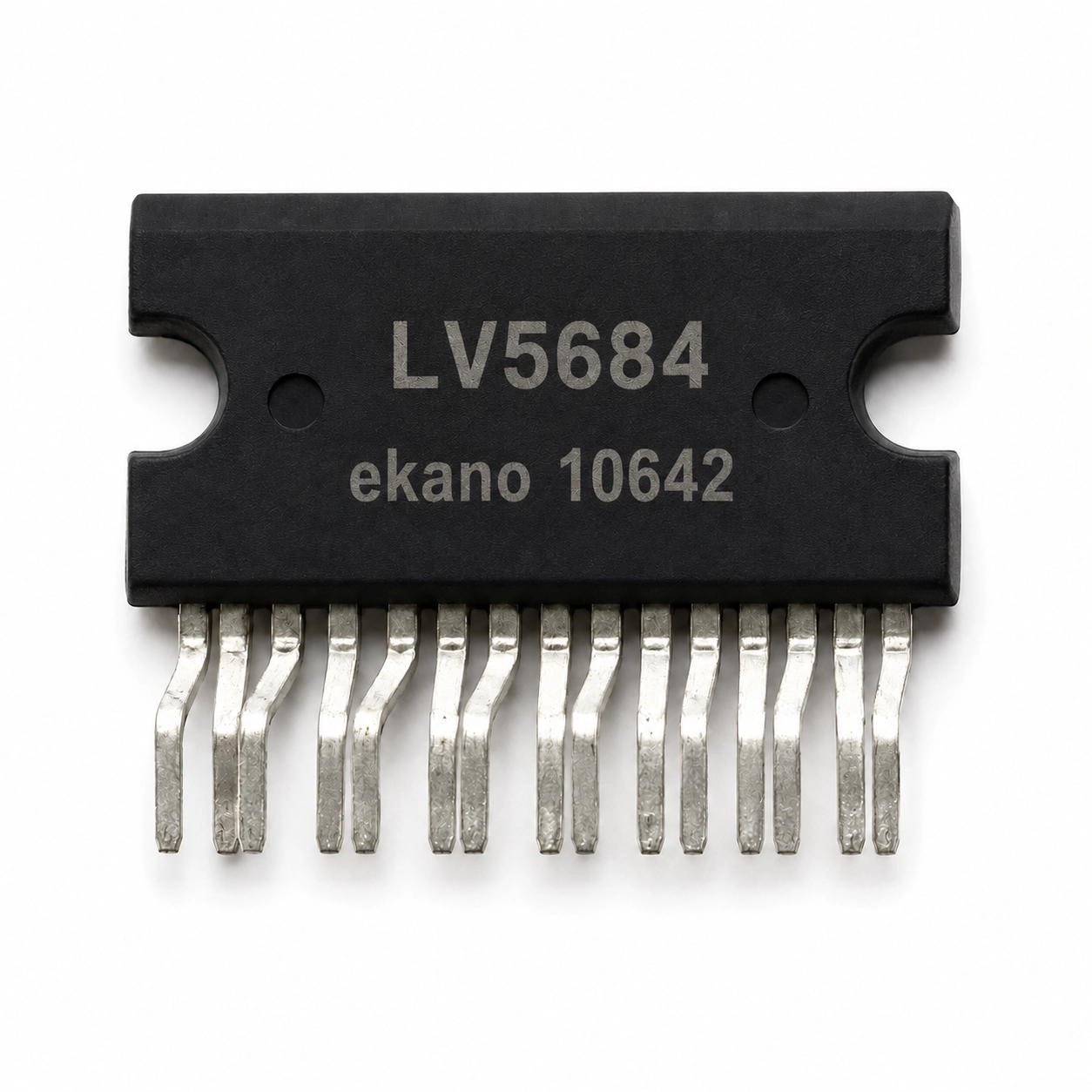

آیسی رگولاتور چندخروجی خودرو مدل LV5684 پکیج HZIP-15
LV5684 HZIP-15
یک منبع تغذیه چندخروجی مخصوص سیستم صوتی خودرو است. این قطعه با 5 خروجی رگولاتور، 2 سوئیچ High-Side و حفاظت‌های داخلی برای ضبط‌های USB/CD ماشین کاربرد دارد.
15,700,000 ریال

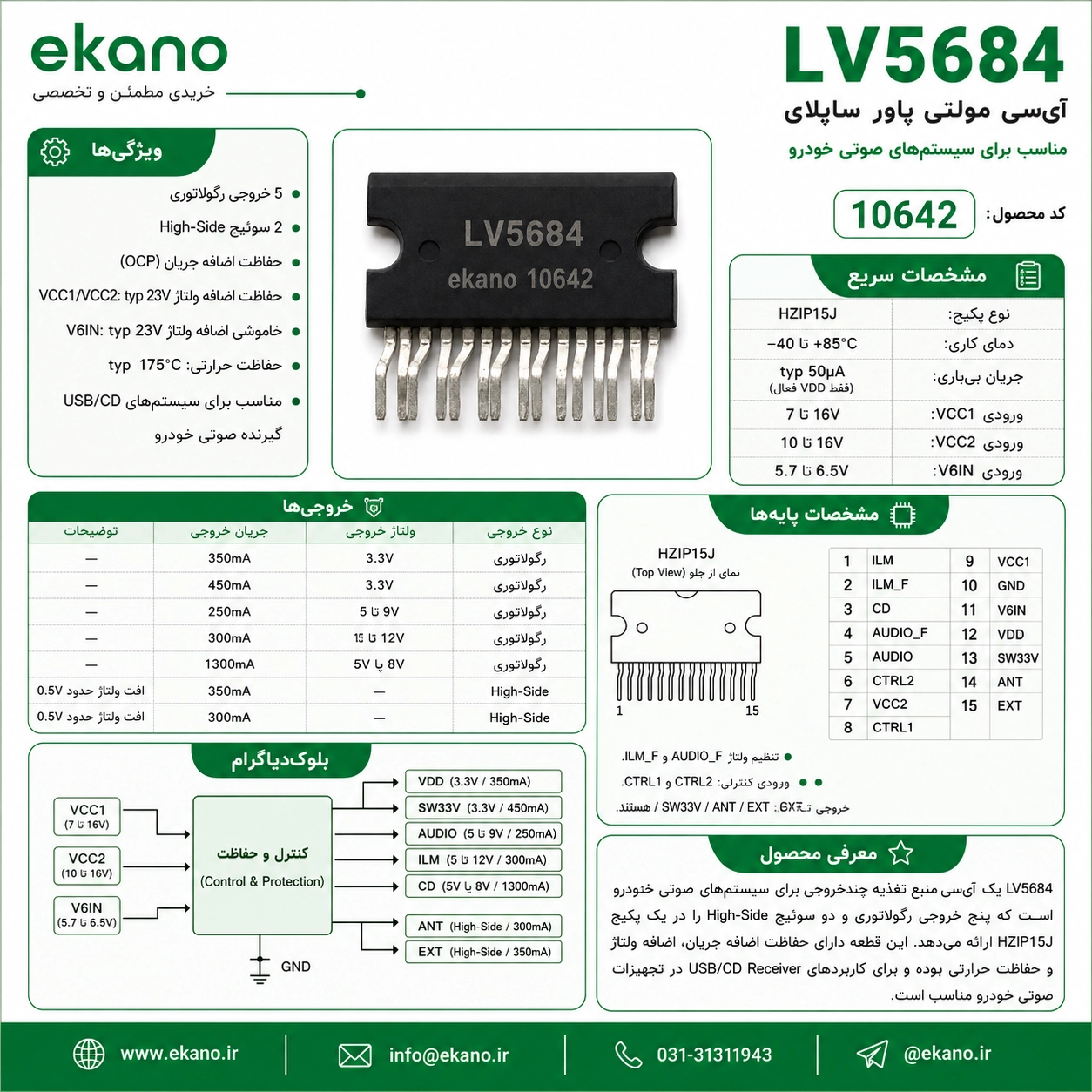

دانلود دیتاشیت PDFآیسی رگولاتور چندخروجی خودرو مدل LV5684 پکیج HZIP-15 یک آیسی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، نوع قطعه آن آیسی منبع تغذیه و مدل (P/N) آن LV5684 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- نوع قطعهآی‌سی منبع تغذیه
- مدل (P/N)LV5684
- نوع پکیجZIP15
- تعداد پایه15
مشخصات آیسی رگولاتور چندخروجی خودرو مدل LV5684 پکیج HZIP-15
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | آیسی منبع تغذیه | طبق مشخصات کالا |
| مدل (P/N) | LV5684 | طبق مشخصات کالا |
| نوع پکیج | ZIP15 | طبق مشخصات کالا |
| تعداد پایه | 15 | طبق مشخصات کالا |
| مناسب برای | گیرنده USB/CD و سیستم صوتی اتومبیل | طبق مشخصات کالا |
| تعداد خروجی رگولاتور | 5 خروجی | طبق مشخصات کالا |
| تعداد سوئیچ قدرت (High-Side) | 2 سیستم | طبق مشخصات کالا |
| حداکثر ولتاژ تغذیه (VCC1 و VCC2) | 36 ولت | طبق مشخصات کالا |
| نوع خروجی | چندخروجی رگولاتور و سوئیچ قدرت | طبق مشخصات کالا |
| محافظ جریان اضافه | دارد | طبق مشخصات کالا |
| محافظ ولتاژ اضافی | دارد | طبق مشخصات کالا |
| محافظ حرارت بیش از حد | دارد | طبق مشخصات کالا |
کاربردهای آیسی رگولاتور چندخروجی خودرو مدل LV5684 پکیج HZIP-15
- ساخت و تعمیر بردهای الکترونیکی.
- پروژه‌های دانشجویی و آموزشی.
- جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.
سوالات متداول درباره‌ی آیسی رگولاتور چندخروجی خودرو مدل LV5684 پکیج HZIP-15
پایه‌ی یک آیسی کجاست؟
پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.
آیا خازن دی‌کوپلینگ لازم است؟
معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.
در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟
برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
