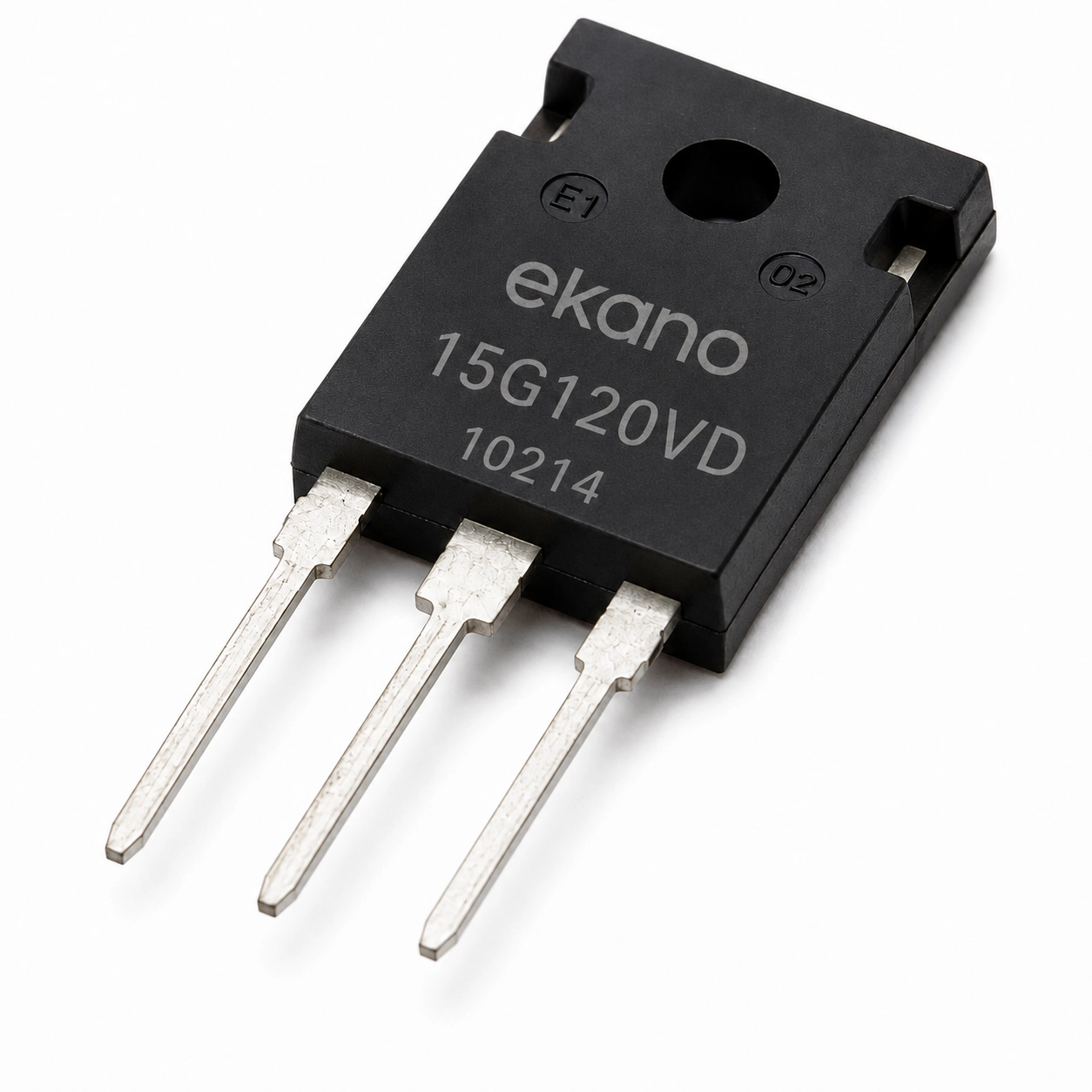

ترانزیستور IGBT قدرت مدل FGW15N120VD پکیج TO-247

کد محصول: 10214
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FGW15N120VD TO-247

ترانزیستور قدرت با ولتاژ 1200 ولت برای کاربردهای سوئیچینگ و کنترل موتورهای صنعتی.

5,550,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ترانزیستور IGBT قدرت مدل FGW15N120VD پکیج TO-247 یک ترانزیستور IGBT برای سوئیچینگ توان بالا در اینورترها و منابع تغذیه است. طبق مشخصات کالا، مدل آن FGW15N120VD و پکیج آن TO-247 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلFGW15N120VD
  • پکیجTO-247
  • نوع قطعهIGBT
  • نوع کانالN-Channel

مشخصات ترانزیستور IGBT قدرت مدل FGW15N120VD پکیج TO-247

پارامترمقدارشرایط
نوع قطعهIGBTطبق مشخصات کالا
مدلFGW15N120VDطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
کد مارکینگ15G120VDطبق مشخصات کالا
پکیجTO-247طبق مشخصات کالا
حداکثر توان اتلاف (Pc)155 واتطبق مشخصات کالا
حداکثر ولتاژ کلکتور-امیتر (Vce)1200 ولتطبق مشخصات کالا
حداکثر ولتاژ گیت-امیتر (Vge)20 ولتطبق مشخصات کالا
حداکثر جریان کلکتور (Ic @25°C)15 آمپرطبق مشخصات کالا
ولتاژ اشباع کلکتور-امیتر (VCE(sat) typ)1.85 ولتطبق مشخصات کالا
حداکثر دمای اتصال (Tj)175 درجه سانتی‌گرادطبق مشخصات کالا
زمان صعود (tr typ)20 نانوثانیهطبق مشخصات کالا
ظرفیت کلکتور (Cc typ)58 پیکوفارادطبق مشخصات کالا

کاربردهای ترانزیستور IGBT قدرت مدل FGW15N120VD پکیج TO-247

  • اینورترها و درایو موتور.
  • دستگاه‌های جوش اینورتری و اجاق القایی.
  • منابع تغذیه‌ی سوئیچینگ پرتوان.

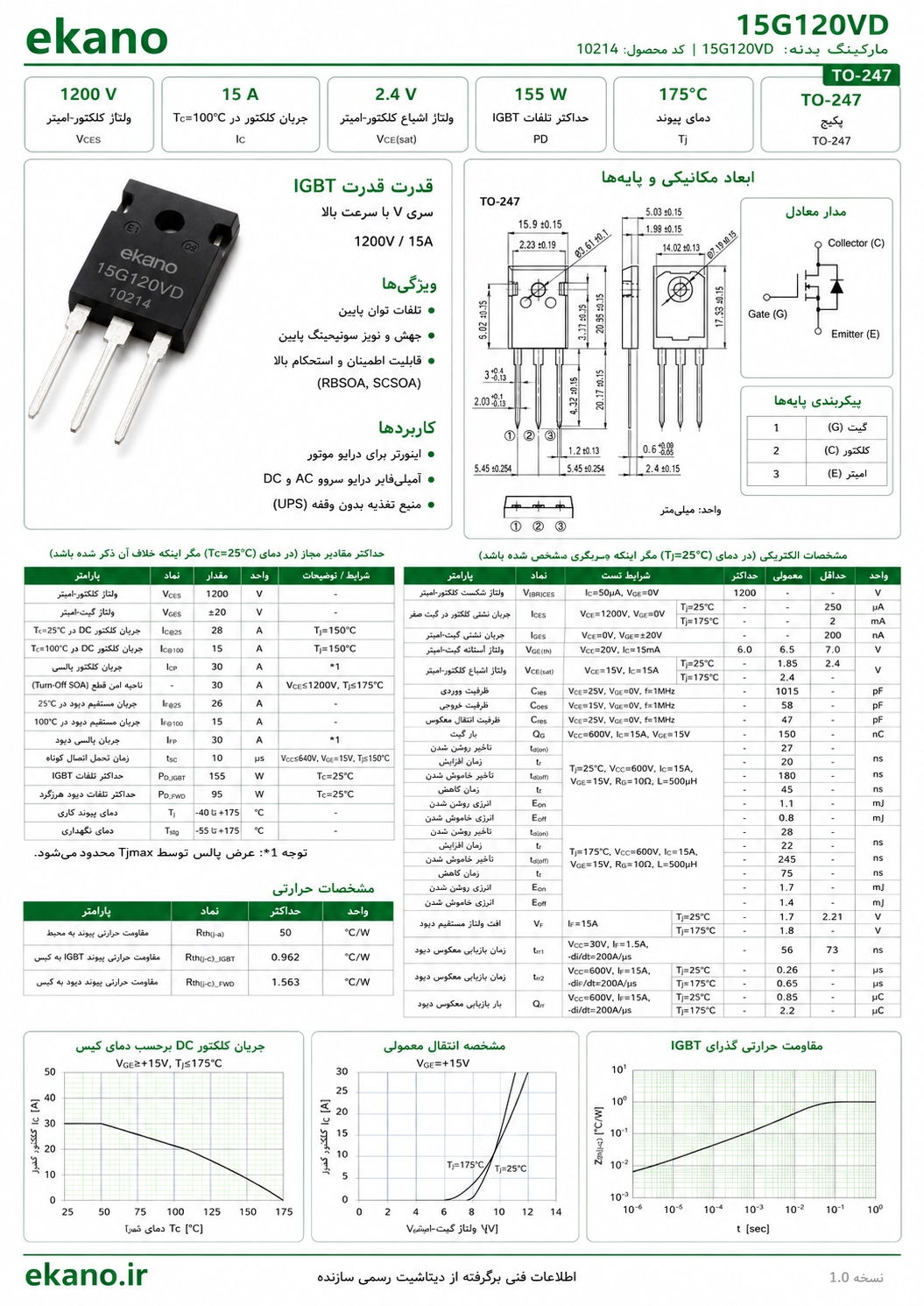

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ترانزیستور IGBT قدرت مدل FGW15N120VD پکیج TO-247

پایه‌های IGBT چیست؟

IGBT سه پایه‌ی گیت (G)، کلکتور (C) و امیتر (E) دارد؛ ترتیب پایه‌ها در دیتاشیت مدل آمده است.

آیا IGBT به هیت‌سینک نیاز دارد؟

بله؛ در کاربردهای توان بالا نصب روی هیت‌سینک با خمیر حرارتی ضروری است.

چطور IGBT را درایو کنم؟

گیت IGBT مثل ماسفت با ولتاژ کنترل می‌شود و در کاربردهای توان بالا معمولاً از آی‌سی درایور گیت استفاده می‌شود.
