خازن الکترولیتی 3.3uF 50V

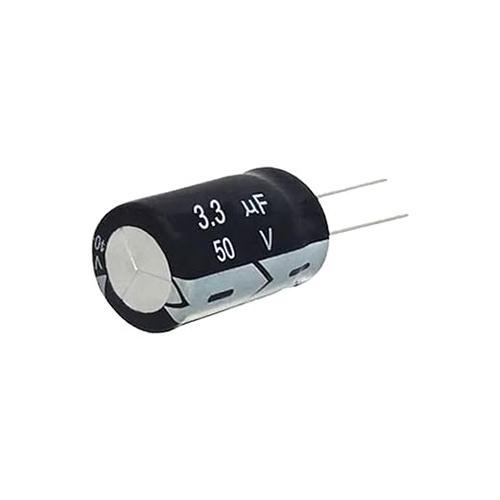

Name: خازن الکترولیتی 3.3uF 50V (3.3 میکروفاراد 50 ولت)
SKU: 2069
Price: 27600 IRR
Availability: InStock

کد محصول: 2069

– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

خازن الکترولیتی 3.3 میکروفاراد 50 ولت

قطعه پایه‌ای برای دی‌کوپلینگ تغذیه، فیلتر نویز و پایدارسازی ولتاژ در مدارهای عمومی الکترونیک است.

تعداد	درصد	قیمت با تخفیف
50	2%	27,050 ریال
100	3%	26,770 ریال

27,600 ریال

دانلود دیتاشیت PDF

خازن الکترولیتی آلومینیومی 3.3 میکروفاراد با ولتاژ نامی 50 ولت یک خازن قطبی پایه‌دار (Through-Hole) است. این مقدار معمولاً برای کوپلاژ سیگنال، فیلتر نویز و دی‌کوپلینگ ورودی و خروجی آی‌سی‌ها به کار می‌رود.

ظرفیت3.3µF
ولتاژ نامی50V
نوعAluminum Electrolytic
نصبThrough-Hole

مشخصات فنی خازن 3.3uF 50V (طبق کاتالوگ سری PW)

پارامتر	مقدار	شرایط
نوع	خازن الکترولیتی آلومینیومی (Aluminum Electrolytic)	—
نصب	Through-Hole (Radial Lead)	—
ظرفیت نامی	3.3µF	120Hz، 20°C
تلرانس ظرفیت	±20%	120Hz، 20°C
ولتاژ نامی	50V	—
محدوده‌ی دمای کاری	−55 تا +105°C	—
جریان نشتی (حداکثر)	4.95 µA	بعد از 1 دقیقه در ولتاژ نامی، 20°C؛ 0.03CV یا 4µA (هر کدام بیشتر)
ضریب اتلاف tan δ (حداکثر)	0.1	120Hz، 20°C
نسبت امپدانس Z(−55°C)/Z(+20°C)	≤ 3	حداکثر
ابعاد بدنه (φD × L)	5×11mm	—
امپدانس (حداکثر)	2.6Ω	20°C، 100kHz
امپدانس در −10°C (حداکثر)	5.2Ω	100kHz
جریان ریپل نامی	65 mArms	105°C، 100kHz
فاصله‌ی پایه‌ها (P)	2.0mm	±0.5mm
قطر پایه (φd)	0.5mm	—
عمر (Endurance)	2000 ساعت	105°C با ولتاژ DC و ریپل نامی؛ تغییر ظرفیت حداکثر ±20%

منبع مشخصات: کاتالوگ خازن‌های الکترولیتی سری PW (CAT.8100D، جدول Standard Ratings) که دقیقاً ظرفیت 3.3µF و ولتاژ 50 ولت را پوشش می‌دهد. ظرفیت و ولتاژ طبق مشخصات کالا در فروشگاه.

نکته‌ی ایمنی

خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 50 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.

کاربردهای خازن 3.3uF 50V

کوپلاژ سیگنال صوتی بین طبقات تقویت‌کننده.
فیلتر نویز و دی‌کوپلینگ در ورودی و خروجی آی‌سی‌ها.
مدارهای RC و تایمینگ با ظرفیت کم.

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF

دانلود دیتاشیت PDF

سوالات متداول درباره‌ی خازن 3.3uF 50V

آیا می‌توانم به جای 3.3uF/50V از 3.3uF/63V استفاده کنم؟

بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.

خازن 3.3 میکروفاراد در کوپلاژ صوتی با مقاومت 10K چه فرکانس قطعی دارد؟

فرکانس قطع فیلتر RC برابر fc = 1 ÷ (2π × R × C) است: 1 ÷ (2π × 10000 × 0.0000033) ≈ 4.8 هرتز. سیگنال‌های بالاتر از این فرکانس تقریباً بدون تضعیف عبور می‌کنند.
