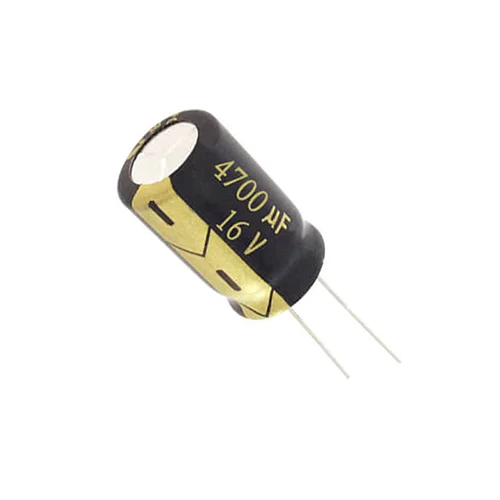

خازن الکترولیتی 4700uF 16V
خازن الکترولیتی 4700 میکروفاراد 16 ولت
قطعه پایه‌ای برای دی‌کوپلینگ تغذیه، فیلتر نویز و پایدارسازی ولتاژ در مدارهای عمومی الکترونیک است.
خازن الکترولیتی آلومینیومی 4700 میکروفاراد با ولتاژ نامی 16 ولت یک خازن قطبی با ظرفیت بالا برای فیلتر و ذخیره‌ی انرژی در منابع تغذیه است. این خازن معمولاً بعد از پل دیود برای صاف کردن ولتاژ یکسوشده و کاهش ریپل، یا در ورودی و خروجی رگولاتورها استفاده می‌شود.
- ظرفیت4700uF
- ولتاژ نامی16V
- نوعAluminum Electrolytic
- قطبیتقطبی
مشخصات فنی خازن 4700uF 16V (طبق کاتالوگ سری PW)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | خازن الکترولیتی آلومینیومی (Aluminum Electrolytic) | — |
| نصب | Through-Hole (Radial Lead) | — |
| قطبیت | قطبی | — |
| ظرفیت نامی | 4700uF | 120Hz، 20°C |
| تلرانس ظرفیت | ±20% | 120Hz، 20°C |
| ولتاژ نامی | 16V | — |
| محدوده‌ی دمای کاری | −55 تا +105°C | — |
| جریان نشتی (حداکثر) | 2256 µA | بعد از 1 دقیقه در ولتاژ نامی، 20°C؛ 0.03CV یا 4µA (هر کدام بیشتر) |
| ضریب اتلاف tan δ (حداکثر) | 0.22 | 120Hz، 20°C؛ 0.16 + 0.02 به ازای هر 1000µF بیش از 1000µF |
| نسبت امپدانس Z(−55°C)/Z(+20°C) | ≤ 3 | حداکثر |
| ابعاد بدنه (φD × L) | 16×31.5mm یا 18×25mm | دو ابعاد استاندارد در کاتالوگ؛ امپدانس و ریپل به ابعاد بستگی دارد |
| امپدانس (حداکثر) | 0.018Ω / 0.02Ω | 20°C، 100kHz (به ترتیب ابعاد) |
| امپدانس در −10°C (حداکثر) | 0.036Ω / 0.04Ω | 100kHz |
| جریان ریپل نامی | 3010 mArms / 2740 mArms | 105°C، 100kHz |
| فاصله‌ی پایه‌ها (P) | 7.5mm / 7.5mm | ±0.5mm |
| قطر پایه (φd) | 0.8mm / 0.8mm | — |
| عمر (Endurance) | 8000 ساعت / 8000 ساعت | 105°C با ولتاژ DC و ریپل نامی؛ تغییر ظرفیت حداکثر ±20% |
منبع مشخصات: کاتالوگ خازن‌های الکترولیتی سری PW (CAT.8100D، جدول Standard Ratings) که دقیقاً ظرفیت 4700µF و ولتاژ 16 ولت را پوشش می‌دهد. ظرفیت و ولتاژ طبق مشخصات کالا در فروشگاه.
نکته‌ی ایمنی
خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 16 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.
کاربردهای خازن 4700uF 16V
- خازن صافی بعد از پل دیود در منابع تغذیه‌ی خطی 5 تا 12 ولت.
- خازن ورودی و خروجی رگولاتورهای خطی و سوئیچینگ.
- ذخیره‌ی انرژی برای بارهای پالسی مثل آمپلی‌فایر و موتور.
سوالات متداول درباره‌ی خازن 4700uF 16V
آیا می‌توانم به جای 4700uF/16V از 4700uF/25V استفاده کنم؟
بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.
برای فیلتر منبع تغذیه چه ظرفیتی لازم است؟
برای یکسوساز تمام‌موج با برق 50 هرتز، ریپل تقریبی برابر I ÷ (100 × C) است. مثلاً با جریان 1 آمپر و 4700 میکروفاراد، ریپل حدود 1 ÷ (100 × 0.0047) ≈ 2.1 ولت می‌شود.
پایه‌ی منفی خازن الکترولیتی کدام است؟
روی بدنه‌ی خازن‌های الکترولیتی، نوار علامت‌دار (معمولاً با علامت منفی) کنار پایه‌ی منفی است. در خازن نو، پایه‌ی منفی معمولاً کوتاه‌تر است.
