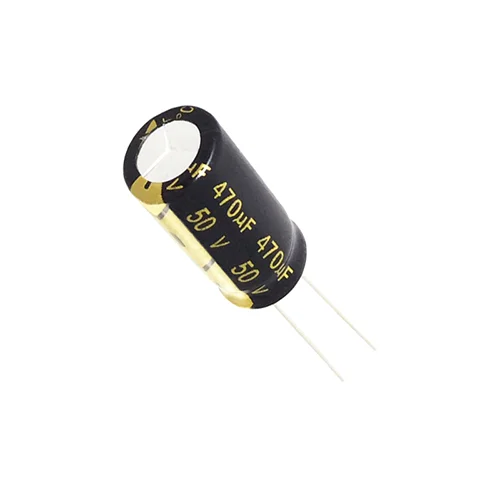

خازن الکترولیتی 470uF 50V
خازن الکترولیتی 470 میکروفاراد 50 ولت
قطعه پایه‌ای برای دی‌کوپلینگ تغذیه، فیلتر نویز و پایدارسازی ولتاژ در مدارهای عمومی الکترونیک است.
خازن الکترولیتی آلومینیومی 470 میکروفاراد با ولتاژ نامی 50 ولت یک خازن قطبی پایه‌دار (Through-Hole) است. این مقدار معمولاً برای فیلتر خروجی منابع تغذیه‌ی سبک، بای‌پس و پایدارسازی ولتاژ به کار می‌رود.
- ظرفیت470µF
- ولتاژ نامی50V
- نوعAluminum Electrolytic
- نصبThrough-Hole
مشخصات فنی خازن 470uF 50V (طبق کاتالوگ سری PW)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | خازن الکترولیتی آلومینیومی (Aluminum Electrolytic) | — |
| نصب | Through-Hole (Radial Lead) | — |
| ظرفیت نامی | 470µF | 120Hz، 20°C |
| تلرانس ظرفیت | ±20% | 120Hz، 20°C |
| ولتاژ نامی | 50V | — |
| محدوده‌ی دمای کاری | −55 تا +105°C | — |
| جریان نشتی (حداکثر) | 705 µA | بعد از 1 دقیقه در ولتاژ نامی، 20°C؛ 0.03CV یا 4µA (هر کدام بیشتر) |
| ضریب اتلاف tan δ (حداکثر) | 0.1 | 120Hz، 20°C |
| نسبت امپدانس Z(−55°C)/Z(+20°C) | ≤ 3 | حداکثر |
| ابعاد بدنه (φD × L) | 12.5×20mm | — |
| امپدانس (حداکثر) | 0.06Ω | 20°C، 100kHz |
| امپدانس در −10°C (حداکثر) | 0.12Ω | 100kHz |
| جریان ریپل نامی | 1500 mArms | 105°C، 100kHz |
| فاصله‌ی پایه‌ها (P) | 5.0mm | ±0.5mm |
| قطر پایه (φd) | 0.6mm | — |
| عمر (Endurance) | 7000 ساعت | 105°C با ولتاژ DC و ریپل نامی؛ تغییر ظرفیت حداکثر ±20% |
منبع مشخصات: کاتالوگ خازن‌های الکترولیتی سری PW (CAT.8100D، جدول Standard Ratings) که دقیقاً ظرفیت 470µF و ولتاژ 50 ولت را پوشش می‌دهد. ظرفیت و ولتاژ طبق مشخصات کالا در فروشگاه.
نکته‌ی ایمنی
خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 50 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.
کاربردهای خازن 470uF 50V
- فیلتر خروجی منابع تغذیه‌ی سبک و آداپتورها.
- خازن ورودی و خروجی رگولاتورها برای پایدارسازی ولتاژ.
- بای‌پس تغذیه‌ی بردهای میکروکنترلر و ماژول‌ها.
سوالات متداول درباره‌ی خازن 470uF 50V
آیا می‌توانم به جای 470uF/50V از 470uF/63V استفاده کنم؟
بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.
خازن 470 میکروفاراد برای فیلتر منبع تغذیه چه ریپلی می‌دهد؟
برای یکسوساز تمام‌موج با برق 50 هرتز، ریپل تقریبی برابر I ÷ (100 × C) است. مثلاً با جریان 0.1 آمپر و 470 میکروفاراد، ریپل حدود 0.1 ÷ (100 × 0.0005) ≈ 2.1 ولت می‌شود. برای ریپل کمتر، ظرفیت بیشتر لازم است.
پایه‌ی منفی خازن الکترولیتی کدام است؟
روی بدنه‌ی خازن‌های الکترولیتی، نوار علامت‌دار (معمولاً با علامت منفی) کنار پایه‌ی منفی است. در خازن نو، پایه‌ی منفی معمولاً کوتاه‌تر است.
ولتاژ کاری مدار برای خازن 50 ولتی چقدر باشد؟
ولتاژ کاری باید کمتر از ولتاژ نامی باشد؛ رعایت حدود 20 درصد حاشیه‌ی اطمینان رایج است، یعنی ولتاژ مدار حداکثر حدود 40 ولت.
