توضیحات
این دیود یک دیود سیگنال کوچک و سوئیچینگ سریع سیلیکونی است که برای استفاده در مدارهای دیجیتال، سوئیچینگ و پردازش سیگنال طراحی شده است. دیود 1N4148WS با پکیج SMD مدل SOD-323، زمان بازیابی معکوس بسیار کوتاه و ابعاد کوچک، برای مدارهای الکترونیکی فشرده و کاربردهای فرکانس بالا گزینهای مناسب محسوب میشود.

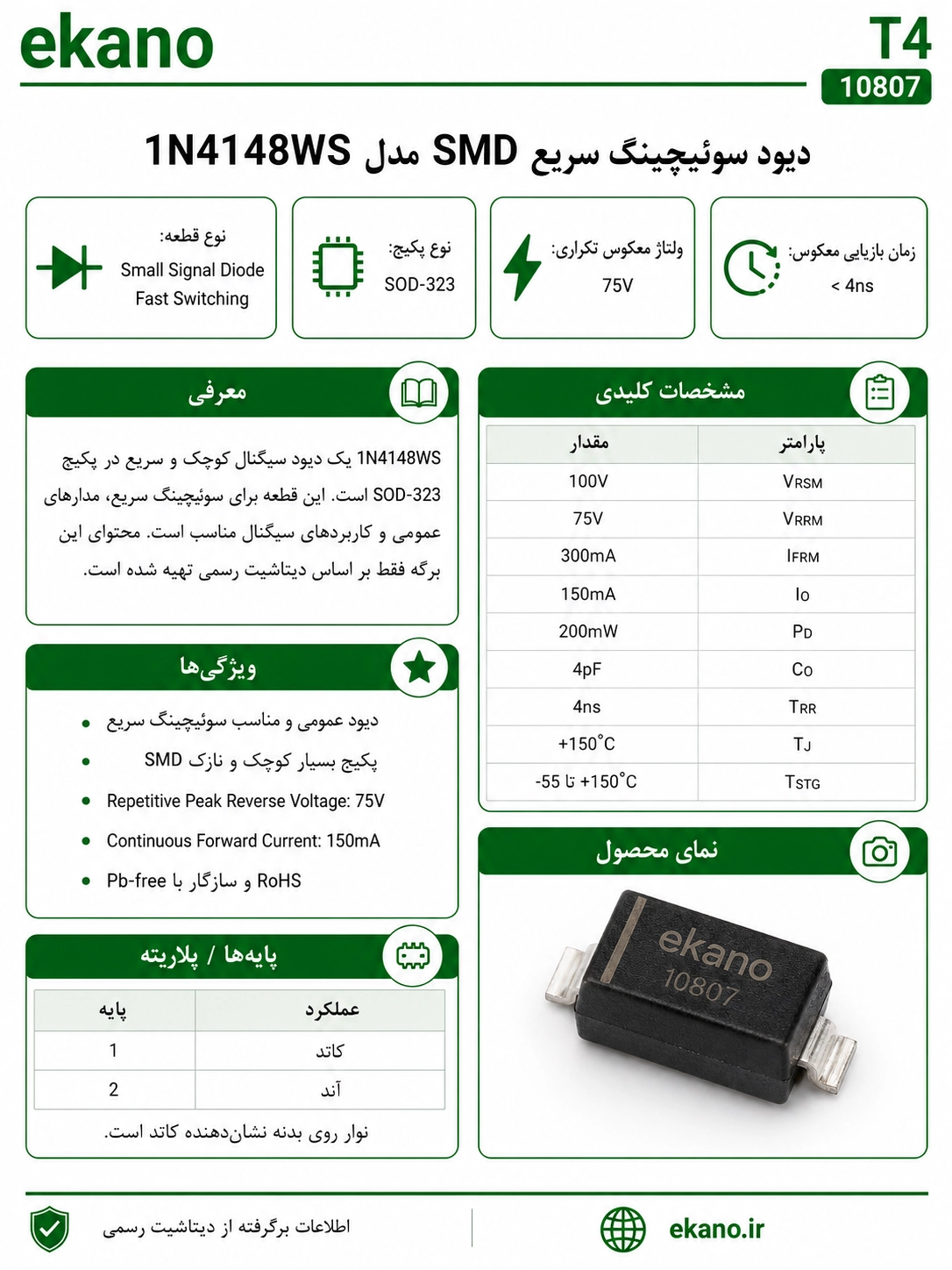

مشخصات فنی:
نوع قطعه: دیود سوئیچینگ سریع
مدل (P/N): 1N4148WS
نوع دیود: Small Signal Fast Switching Diode
نوع ساختار: Silicon Epitaxial Planar Diode
نوع نصب: SMD / Surface Mount
نوع پکیج: SOD-323
تعداد پایه: 2
حداکثر ولتاژ معکوس: 75 ولت
حداکثر ولتاژ معکوس پیک تکرارشونده: 100 ولت
حداکثر جریان مستقیم پیوسته: 250 میلیآمپر
حداکثر جریان متوسط یکسوشده: 150 میلیآمپر
حداکثر جریان Surge برای پالس کمتر از 1 ثانیه: 350 میلیآمپر
حداکثر جریان Surge برای پالس 1 میکروثانیه: 2 آمپر
حداکثر ولتاژ مستقیم در جریان 10 میلیآمپر: 1 ولت
حداکثر ولتاژ مستقیم در جریان 100 میلیآمپر: 1.2 ولت
حداکثر جریان نشتی معکوس در 75 ولت: 1 میکروآمپر
ظرفیت دیود: 1.5 پیکوفاراد
زمان بازیابی معکوس: 4 نانوثانیه
حداکثر توان اتلافی: 200 میلیوات
محدوده دمای کاری: منفی 55 تا مثبت 150 درجه سانتیگراد
حداکثر دمای پیوند: 150 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 65 تا مثبت 150 درجه سانتیگراد
وزن تقریبی: 4 میلیگرم
ویژگیها:
دیود سوئیچینگ سریع مناسب برای مدارهای فرکانس بالا
زمان بازیابی معکوس کوتاه 4 نانوثانیه
پکیج کوچک SOD-323 مناسب برای بردهای الکترونیکی فشرده
تحمل ولتاژ معکوس تا 75 ولت
ولتاژ معکوس پیک تکرارشونده تا 100 ولت
توان اتلافی 200 میلیوات
ظرفیت داخلی پایین برای عملکرد مناسب در مدارهای سیگنال
ساختار سیلیکونی Epitaxial Planar
مناسب برای سوئیچینگ سریع سیگنالهای الکترونیکی
قابل استفاده در مدارهای SMD و تجهیزات الکترونیکی کوچک
کاربردها:
مدارهای سوئیچینگ سریع
مدارهای دیجیتال
مدارهای پردازش سیگنال
مدارهای فرکانس بالا
مدارهای کلمپ و محدودکننده ولتاژ
مدارهای حفاظتی
مدارهای منطقی
بردهای الکترونیکی SMD
تجهیزات الکترونیکی قابل حمل
جایگزینی دیود سوئیچینگ معیوب در مدارهای سازگار
