دیود یکسوساز 10 آمپر 1000 ولت مدل 10A10 پکیج R-6

Name: دیود یکسوساز 10 آمپر 1000 ولت مدل 10A10 پکیج R-6
SKU: 2588
Price: 174360 IRR
Availability: InStock

کد محصول: 2588

– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

10A10 1000V R-6

مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

تعداد	درصد	قیمت با تخفیف
50	2%	170,870 ریال

174,360 ریال

دانلود دیتاشیت PDF

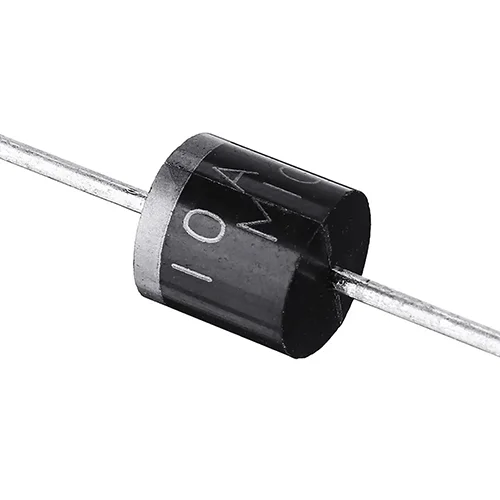

10A10 یک دیود یکسوساز سیلیکونی با ولتاژ معکوس تکراری 1000 ولت و جریان متوسط 10 آمپر در پکیج سوراخ‌دار R-6 است. طبق دیتاشیت پیوست سری 10A05 تا 10A10، ستون 10A10 جریان ضربه‌ی 400 آمپر و افت مستقیم حداکثر 1.1 ولت در 10 آمپر دارد و برای یکسوسازی جریان بالا و حفاظت معکوس در منابع تغذیه به کار می‌رود.

Vrrm1000 V
IO10 A
IFSM400 A
پکیجR-6

مشخصات فنی 10A10 (طبق دیتاشیت)

پارامتر	مقدار	شرایط
ولتاژ معکوس تکراری Vrrm	1000 V	ستون 10A10
ولتاژ RMS	700 V	—
ولتاژ انسداد DC	1000 V	—
جریان متوسط یکسو IO	10 A	TA = 50°C
جریان ضربه‌ی پیش‌رو IFSM	400 A	8.3ms نیم‌سینوسی
I²t (نوعی)	664 A²s	—
افت مستقیم VF (حداکثر)	1.1 V	IF = 10A DC
جریان معکوس IR (حداکثر)	5 µA / 100 µA	در ولتاژ نامی؛ TA = 25°C / 100°C
جریان معکوس بار کامل (متوسط)	50 µA	طول پایه 9.5mm، TL = 75°C
ظرفیت پیوند CJ (نوعی)	135 pF	1MHz، 4V
مقاومت حرارتی (نوعی)	RθJA 20 °C/W، RθJL 4 °C/W	طول پایه 9.5mm روی PCB
دمای کاری و انبارش	−55 تا +150 °C	—

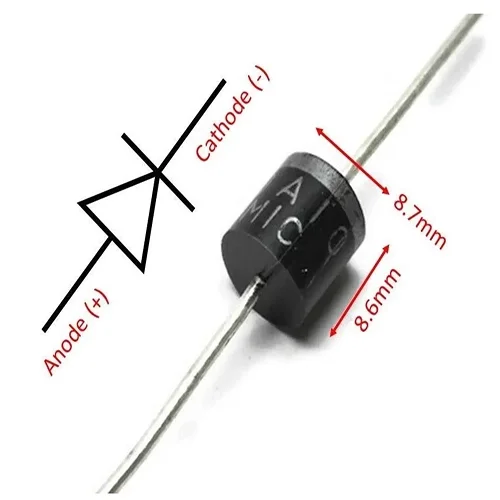

پکیج	R-6 (قطر و طول بدنه 8.6 تا 9.1mm)	بدنه‌ی پلاستیکی مشکی؛ نوار = کاتد

منبع مشخصات: دیتاشیت سری 10A05 تا 10A10 (فایل PDF پیوست همین صفحه)، ستون 10A10. سازنده‌ی دیتاشیت به‌عنوان برند کالا ذکر نمی‌شود.

نکته‌ی نصب

جریان 10 آمپر در دمای محیط 50 درجه و با پایه‌ی کوتاه روی PCB تعریف شده است. برای جریان‌های بالا، پایه‌ها را کوتاه و مسیر مسی را پهن در نظر بگیرید. نوار روی بدنه سمت کاتد است.
