دیود یکسوساز 1000 ولت 3 آمپر مدل 1N5408 پکیج DO-201AD

کد محصول: 2527
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

1N5408 1000V 3A DO-201AD

مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

تعداددرصدقیمت با تخفیف
502%44,100 ریال
1003%43,650 ریال
5005%42,750 ریال

45,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

1N5408 یک دیود یکسوساز همه‌منظوره با ولتاژ معکوس تکراری 1000 ولت و جریان متوسط 3 آمپر در پکیج DO-201AD است. تحمل جریان ضربه‌ای آن 200 آمپر و افت ولتاژ مستقیم آن در 3 آمپر حداکثر 1 ولت است؛ برای یکسوسازی برق در منابع تغذیه و حفاظت در برابر اتصال معکوس به کار می‌رود.

  • VRRM1000 V
  • IO3.0 A
  • IFSM200 A
  • پکیجDO-201AD

مشخصات فنی 1N5408 (طبق دیتاشیت)

پارامترمقدارشرایط
ولتاژ معکوس تکراری (VRRM / VRWM / VR)1000 V—
ولتاژ معکوس RMS700 V—
جریان متوسط یکسوشده (IO)3.0 ATA=105°C؛ لیدها در فاصله‌ی 9.5mm در دمای محیط
جریان ضربه‌ای (IFSM)200 Aنیم‌سینوس 8.3ms
افت ولتاژ مستقیم (VFM)حداکثر 1.0 VIF=3.0A
جریان معکوس (IRM)10 µA / 100 µAولتاژ نامی؛ TA=25°C / TA=150°C
خازن کل (CT)25 pF (معمول)f=1.0MHz، VR=4.0V
مقاومت حرارتی پیوند-محیط15 °C/W (معمول)—
دمای کاری و انبارداری-65 تا +150 °C—
پکیجDO-201AD (نوار روی بدنه = کاتد)—

منبع مشخصات: دیتاشیت رسمی Diodes Incorporated برای 1N5400 تا 1N5408 (DS28007 Rev. 8-3، September 2014)

نکته‌ی مهم

طبق دیتاشیت، برای بار خازنی (مثل خازن صافی بعد از یکسوساز) جریان مجاز را 20 درصد کمتر در نظر بگیرید.

کاربردهای 1N5408

  • یکسوساز پل یا نیم‌موج در منابع تغذیه‌ی خطی و شارژرها تا 3 آمپر.
  • حفاظت از اتصال معکوس تغذیه در دستگاه‌ها.
  • دیود هرزگرد بوبین رله و موتور در مدارهای فرکانس پایین.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی 1N5408

تفاوت 1N5408 و 1N4007 چیست؟

هر دو ولتاژ معکوس 1000 ولت دارند، ولی طبق دیتاشیت‌ها جریان متوسط 1N4007 یک آمپر و جریان ضربه‌ای آن 30 آمپر است، در حالی که 1N5408 برای 3 آمپر و جریان ضربه‌ای 200 آمپر ساخته شده و بدنه‌ی بزرگ‌تری (DO-201AD) دارد.

آیا 1N5408 برای منابع تغذیه‌ی سوئیچینگ مناسب است؟

دیتاشیت زمان بازیابی معکوس را مشخص نکرده و مشخصات آن برای یکسوسازی فرکانس شبکه تعریف شده است. برای فرکانس‌های بالا از دیود سریع یا شاتکی استفاده کنید.

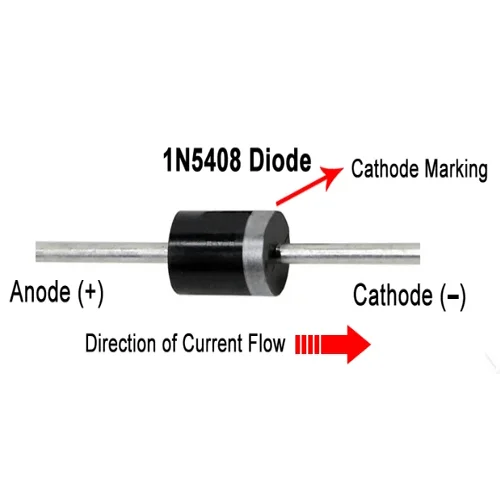

کاتد 1N5408 کدام طرف است؟

طبق دیتاشیت، نوار روی بدنه سمت کاتد است.
