رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON

Name: رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON | ایکانو
SKU: 7441
Price: 1976000 IRR
Availability: InStock

کد محصول: 7441

– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

G5S-1 12V 5PIN

مناسب برای قطع و وصل بارهای سبک مانند لامپ‌های کوچک، فن‌ها و سیگنال‌های کنترلی در بردهای الکترونیکی و دستگاه‌های خانگی است.

1,976,000 ریال

توضیحات
دیدگاه‌ها

رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن G5S-1 و ولتاژ بوبین آن 12 ولت DC است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

مدلG5S-1
ولتاژ بوبین12 ولت DC
تعداد پایه5 پین
جریان کنتاکت (NO)تا 5 آمپر

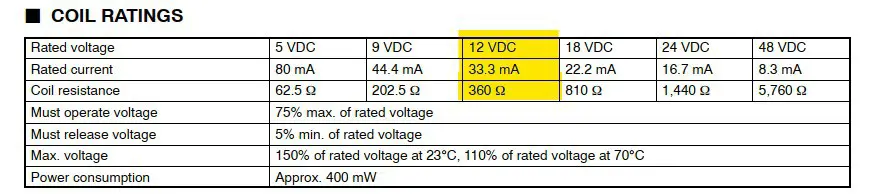

مشخصات رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON

پارامتر	مقدار	شرایط
نوع قطعه	رله مینیاتوری (Miniature Relay)	طبق مشخصات کالا
مدل	G5S-1	طبق مشخصات کالا
ولتاژ بوبین	12 ولت DC	طبق مشخصات کالا
تعداد پایه	5 پین	طبق مشخصات کالا
نوع عملکرد	SPDT / 1 کنتاکت تغییر وضعیت (در این خانواده معمولاً 1C)	طبق مشخصات کالا
جریان کنتاکت (NO)	تا 5 آمپر	طبق مشخصات کالا
حداکثر جریان سوئیچینگ	5 آمپر	طبق مشخصات کالا
مقاومت ضربه ولتاژ (Impulse Voltage)	8000 ولت	طبق مشخصات کالا
کلاس عایق بوبین	Class F	طبق مشخصات کالا
استانداردها	UL / CSA / IEC (TÜV)	طبق مشخصات کالا

کاربردهای رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON

قطع و وصل بار با میکروکنترلر یا مدار کنترل.
ایزوله کردن مدار کنترل از مدار قدرت.
پروژه‌های اتوماسیون و کنترل از راه دور.

سوالات متداول درباره‌ی رله مینیاتوری 12 ولت مدل G5S-1 برند OMRON

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.
