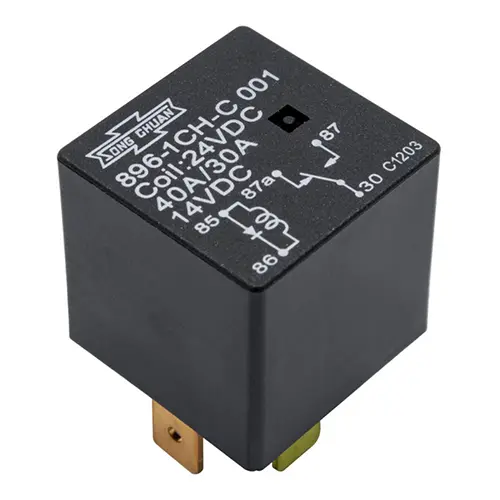

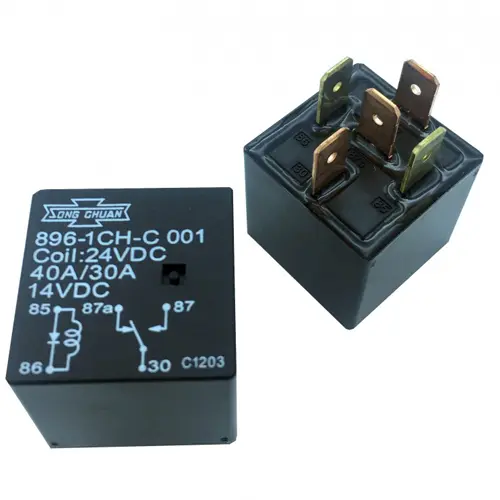

رله قدرت 24 ولت 5 پایه مدل 896L-1CH-C

کد محصول: 7417
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

896L-1CH-C 24V 5pin

رله خودرویی SONG CHUAN مدل 896L-1CH-C رله قدرت با بوبین 24 ولت DC و جریان نامی 50 آمپر مناسب خودرو، مدارهای صنعتی، کنترل بار و سوئیچینگ قدرت.

6,050,000 ریال

موجود در انبار

رله قدرت 24 ولت 5 پایه مدل 896L-1CH-C یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، نوع رله آن خودرویی / قدرت و سری آن 896 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع رلهخودرویی / قدرت
  • سری896
  • ولتاژ بوبین24 ولت DC
  • مقاومت بوبین90 اهم

مشخصات رله قدرت 24 ولت 5 پایه مدل 896L-1CH-C

پارامترمقدارشرایط
نوع رلهخودرویی / قدرتطبق مشخصات کالا
سری896طبق مشخصات کالا
ولتاژ بوبین24 ولت DCطبق مشخصات کالا
مقاومت بوبین90 اهمطبق مشخصات کالا
جریان بوبین133 میلی‌آمپرطبق مشخصات کالا
توان مصرفی1.6 واتطبق مشخصات کالا
نوع کنتاکت1 Form C (SPDT)طبق مشخصات کالا
حداکثر جریان کنتاکت50 آمپرطبق مشخصات کالا
جریان پیشنهادی کاری30 تا 40 آمپرطبق مشخصات کالا
حداکثر ولتاژ سوئیچینگ28 ولت DCطبق مشخصات کالا
نوع نصبسوکتیطبق مشخصات کالا
نوع ترمینال بوبینQuick Connect 0.250 اینچطبق مشخصات کالا
جنس کنتاکتAgSnO (آلیاژ نقره اکسید قلع)طبق مشخصات کالا

کاربردهای رله قدرت 24 ولت 5 پایه مدل 896L-1CH-C

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.

سوالات متداول درباره‌ی رله قدرت 24 ولت 5 پایه مدل 896L-1CH-C

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
