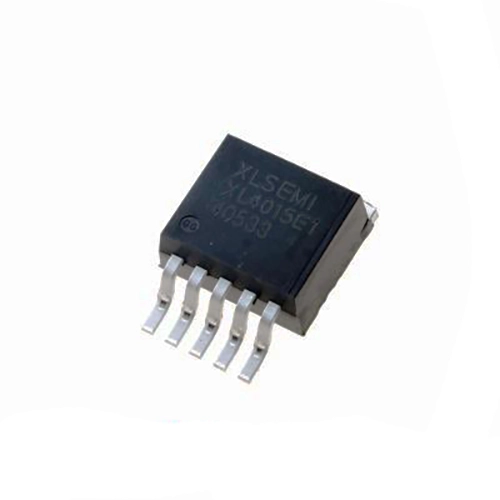

رگولاتور TO-263-5 | XL4015E1

رگولاتور کاهنده XL4015E1 از سری XL4015 توسط Texas Instruments، یک رگولاتور کاهنده (Buck Converter) سوئیچینگ با فرکانس ثابت 180 KHz است که می‌تواند ولتاژ خروجی را از 1.25 ولت تا 36 ولت تنظیم کند و جریان خروجی 5 آمپر را تامین کند.. این قطعه با کارایی بالا (تا 96%)،  و تنظیم عالی ولتاژ، یک گزینه عالی برای تامین برق دستگاه‌های مختلف است.

مشخصات فنی:

نوع رگولاتور: مبدل کاهنده سوئیچینگ (Buck / Step-Down Converter)

مشخصات الکتریکی

ولتاژ ورودی: 8 ولت تا 36 ولت
ولتاژ خروجی: 1.25 ولت تا 36 ولت
جریان خروجی: 5 آمپر
فرکانس سوئیچینگ: 180 کیلوهرتز (ثابت)
حداکثر Duty Cycle: 100٪
حداقل افت ولتاژ: 0.3 ولت

مشخصات عملکردی

کنترل PWM داخلی با فرکانس ثابت
دارای محدودکننده جریان
محافظت در برابر اتصال کوتاه
محافظت در برابر افزایش دما (Thermal Protection)

مشخصات حرارتی

دمای کاری: -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

مشخصات فیزیکی

پکیج: TO-263-5

کاربردها:

تغذیه LEDها و ماژول‌های روشنایی
ماژول‌های بلوتوث و ارتباطی
دستگاه‌های الکترونیکی کوچک و قابل حمل
پروژه‌های سوئیچینگ با راندمان بالا
سیستم‌های نیازمند منبع تغذیه پایدار و کم‌اتلاف

نکات مهم:

این رگولاتور به دلیل راندمان بالا، باعث کاهش مصرف انرژی می‌شود.
دارای حفاظت داخلی در برابر اتصال کوتاه، محدودیت جریان و افزایش دما است.
