توضیحات

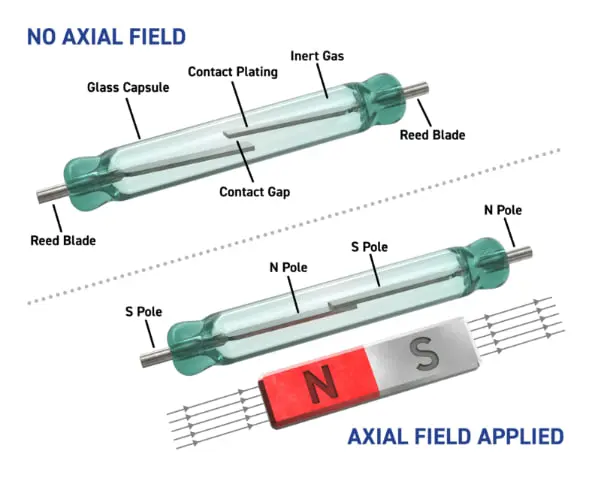

رید رلهها (Reed Relays) نوعی سوئیچ الکترومکانیکی هستند که برای سوییچ کردن سیگنالهای کم جریان و کم ولتاژ بهکار میروند. این رلهها از دو کنتاکت مغناطیسی که داخل یک محفظه شیشهای پر از گاز قرار گرفتهاند، تشکیل شدهاند. با اعمال یک میدان مغناطیسی، این کنتاکتها به هم متصل شده و جریان الکتریکی را در مدار برقرار میکنند.
این رلهها به صورت کاملاً در بسته (hermetically sealed) در محفظهای پر از گاز عرضه میشوند. برای فعالسازی آنها از یک الکترومغناطیس، یک مغناطیس دائمی یا ترکیبی از هر دو استفاده میشود. همچنین میتوان آنها را کنار یک سیمپیچ (coil) قرار داد و با اعمال جریان به سیمپیچ، رله را فعال کرد. این رلهها دارای یک کنتاکت Normally Open (NO) هستند.
مشخصات فنی:
نوع قطعه: رله رید (Reed Relay)
نوع کنتاکت: Normally Open (NO)
حداکثر ولتاژ سوئیچینگ: 180 ولت DC
حداقل ولتاژ شکست: 220 تا 280 ولت DC
حداکثر توان کنتاکت: 10 وات
حداکثر جریان سوئیچینگ: 0.5 آمپر
فرکانس تشدید: 2600 هرتز
طول بخش شیشهای: 20 میلیمتر
قطر شیشه: 3 میلیمتر
طول کل: 53 میلیمتر
ویژگیها:
ابعاد کوچک و وزن کم
سرعت سوئیچینگ بالا
مصرف توان بسیار کم
عملکرد بدون نویز و جرقه
مناسب برای مدارهای حساس و دقیق
طول عمر بالا به دلیل کنتاکت آببندی شده
کاربردها:
سیستمهای امنیتی و دزدگیر
سنسورهای مغناطیسی
تجهیزات اندازهگیری
مدارهای کنترلی
پروژههای الکترونیکی و آموزشی
مدارهای مخابراتی و صنعتی
نکات مهم:
هنگام خم کردن پایهها از وارد شدن فشار به بخش شیشهای جلوگیری شود
ضربه یا فشار زیاد میتواند باعث شکستن شیشه و خرابی رله شود
برای افزایش طول عمر، از عبور جریان بیشتر از مقدار مجاز خودداری شود
