شیلد درایور CNC V4.0 آردوینو نانو مدل HW-702

کد محصول: 10144
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

HW-702

کنترل سه‌محوره سازگار با درایورهای A4988 و DRV8825 برای CNC، لیزر و پرینتر سه‌بعدی.

5,655,000 ریال

موجود در انبار

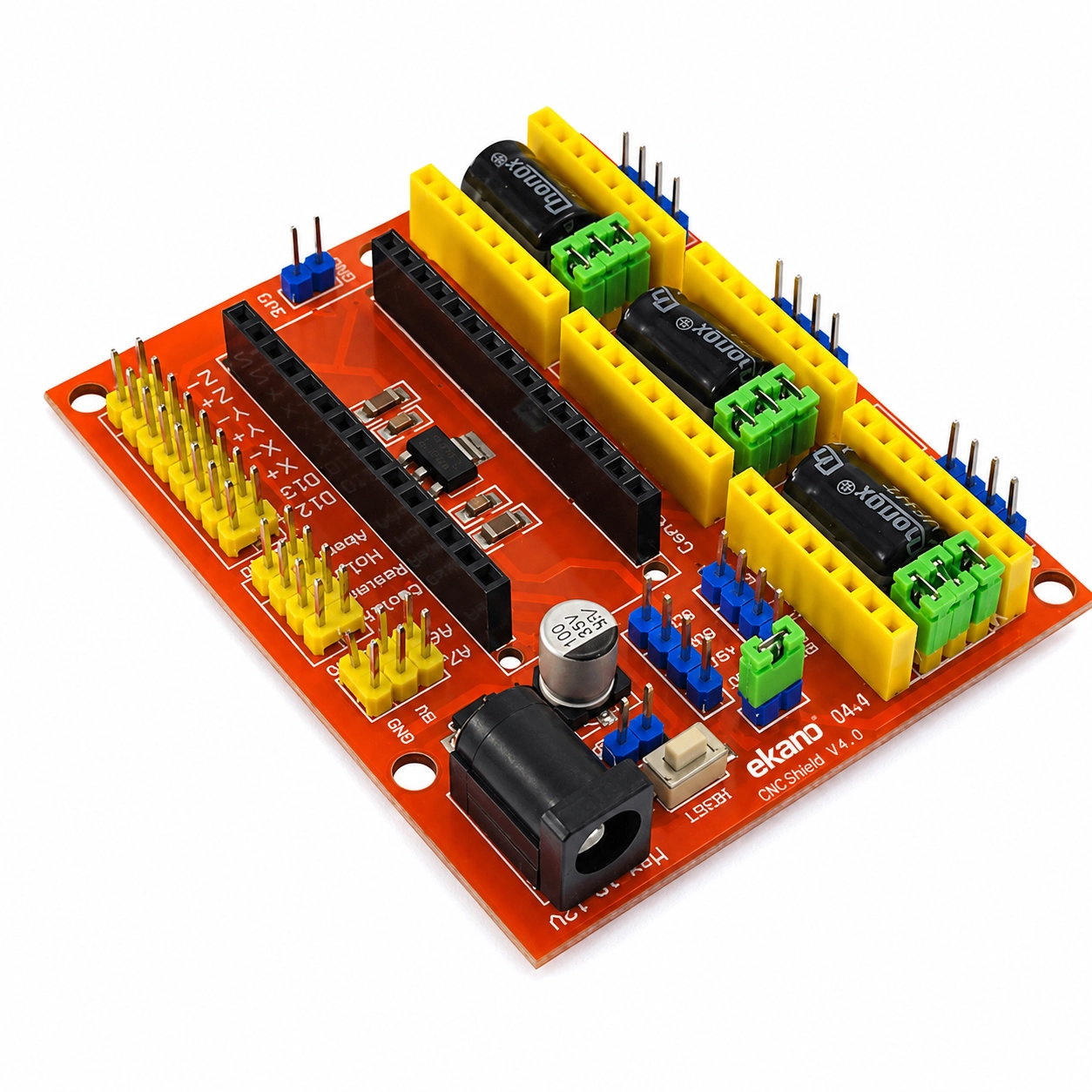

شیلد درایور CNC V4.0 یک شیلد کنترل CNC برای راه‌اندازی تا سه درایور موتور پله‌ای با برد آردوینو نانو است. طبق مشخصات کالا، مدل آن HW-702 و طول آن 72 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلHW-702
  • طول72 میلی‌متر
  • نوع قطعهشیلد کنترل CNC
  • نوع بردCNC Shield V4.0

مشخصات شیلد درایور CNC V4.0

پارامترمقدارشرایط
نوع قطعهشیلد کنترل CNCطبق مشخصات کالا
مدلHW-702طبق مشخصات کالا
نوع بردCNC Shield V4.0طبق مشخصات کالا
سازگار باArduino Nanoطبق مشخصات کالا
نوع درایورA4988طبق مشخصات کالا
تعداد درایور قابل نصب3 عددطبق مشخصات کالا
تعداد محور قابل کنترل3 محور (X، Y، Z)طبق مشخصات کالا
دامنه ولتاژ ورودی برد7.5 تا 12 ولت DCطبق مشخصات کالا
محدوده ولتاژ تغذیه موتور12 تا 36 ولت DCطبق مشخصات کالا
پروتکل ارتباطیI2Cطبق مشخصات کالا
خروجی کمکی3.3 ولت و 5 ولتطبق مشخصات کالا
کلید ریستداردطبق مشخصات کالا

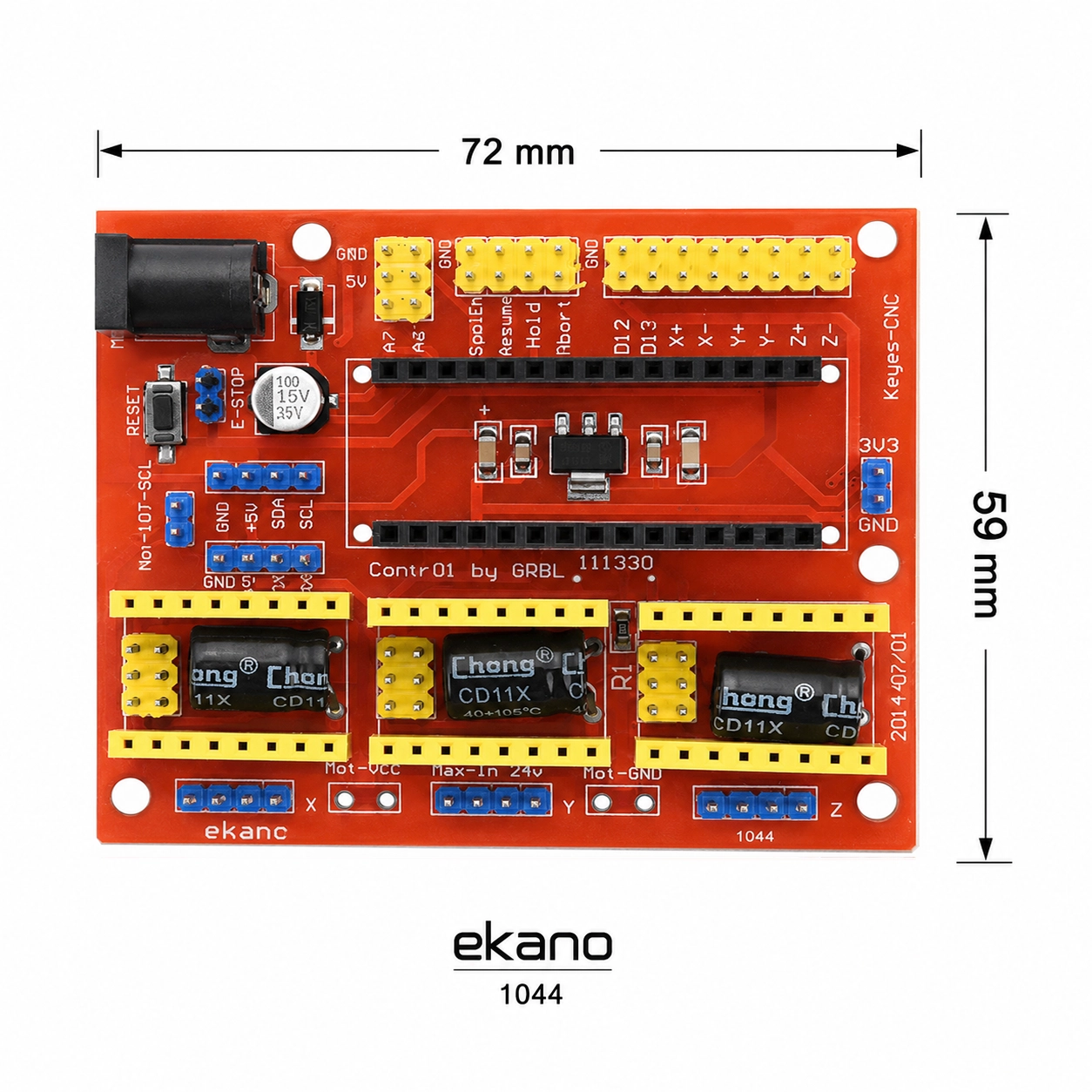

طول72 میلی‌مترطبق مشخصات کالا
عرض59 میلی‌مترطبق مشخصات کالا
وزن32 گرمطبق مشخصات کالا

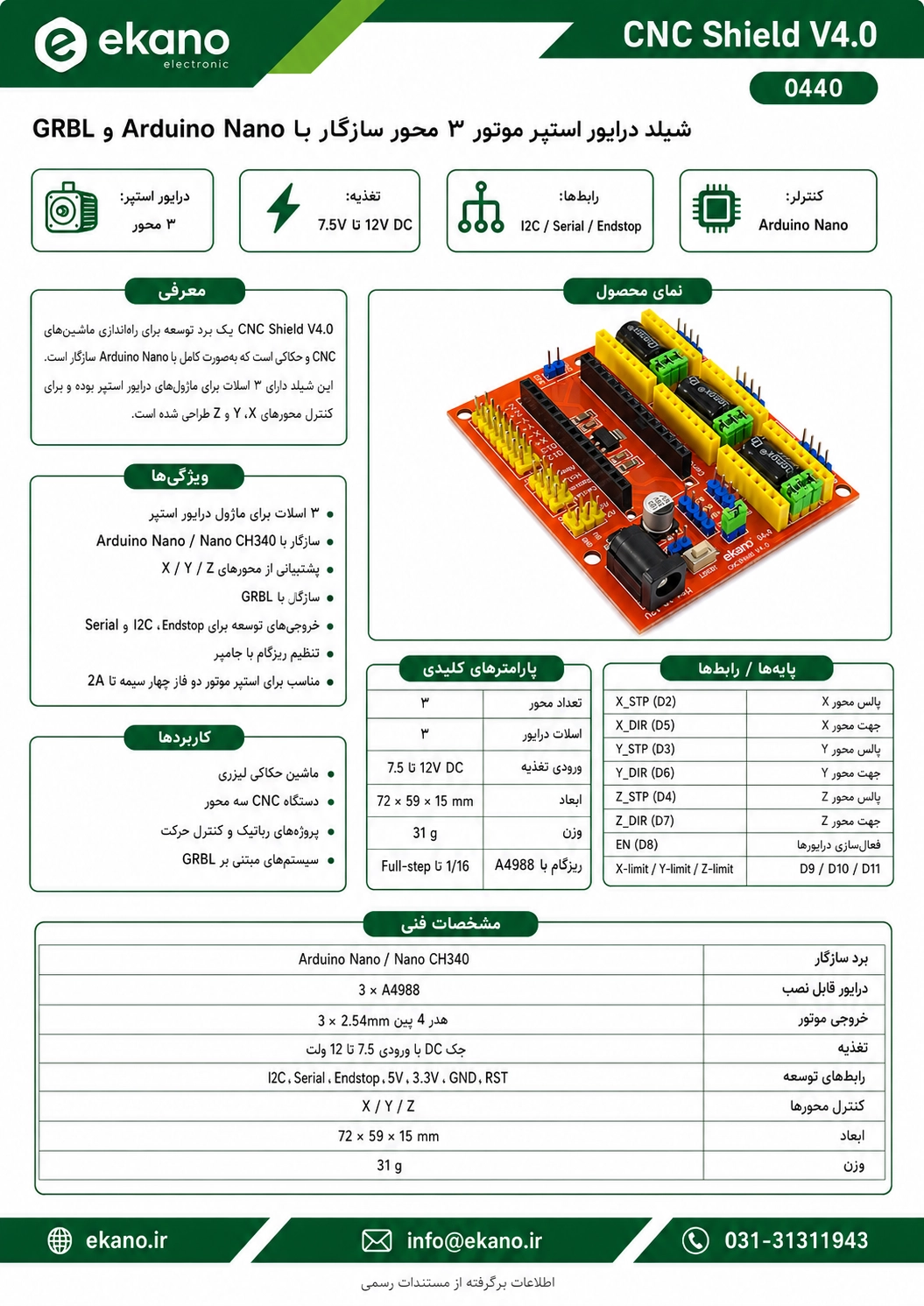

دانلود دیتاشیت شیلد درایور CNC V4.0 (PDF)

کاربردهای شیلد درایور CNC V4.0

  • استفاده‌ی مستقیم در پروژه‌ها بدون نیاز به طراحی مدار از ابتدا.
  • تعمیر و ارتقای تجهیزات الکترونیکی.
  • پروژه‌های آموزشی و کارگاهی.

سوالات متداول درباره‌ی شیلد درایور CNC V4.0

برای راه‌اندازی برد به چه منبعی نیاز است؟

ولتاژ کاری برد در جدول مشخصات آمده است؛ از منبعی با همین ولتاژ و جریان کافی استفاده کنید.

پیش از نصب به چه نکته‌ای توجه کنم؟

ابعاد برد را با محل نصب مقایسه کنید و اتصالات ورودی و خروجی را پیش از وصل کردن برق دوباره بررسی کنید.

نکات ایمنی چیست؟

در بردهایی که با برق شهر کار می‌کنند، پیش از هر تغییری برق را قطع کنید و برد را داخل جعبه‌ی عایق نصب کنید.
