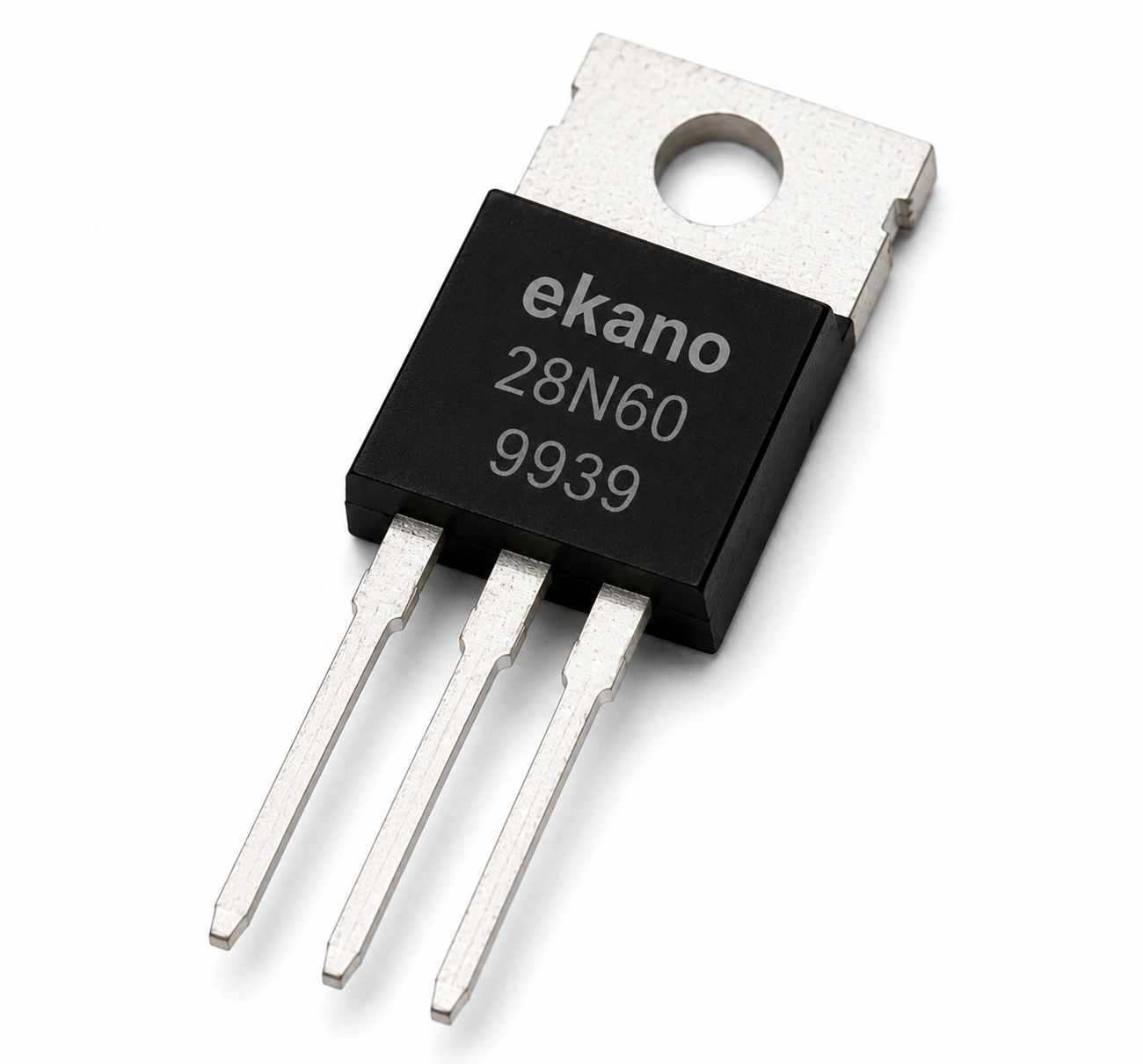

ماسفت N-Channel مدل 28N60 پکیج TO-220
28N60 TO-220
مناسب برای منابع تغذیه سوئیچینگ، مدارهای PFC، آداپتورها و بردهای پاور تلویزیون و تجهیزات خانگی است و در تعمیر بخش تغذیه دستگاه‌ها کاربرد زیادی دارد.
ناموجود
شماره موبایل خود را وارد کنید تا به محض موجود شدن، با پیامک خبرتان کنیم.
ماسفت N-Channel مدل 28N60 پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- نوع قطعهMOSFET
- نوع کانالN-Channel
- مدل (P/N)28N60
- مادهSilicon (Si)
مشخصات ماسفت N-Channel مدل 28N60 پکیج TO-220
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | MOSFET | طبق مشخصات کالا |
| نوع کانال | N-Channel | طبق مشخصات کالا |
| مدل (P/N) | 28N60 | طبق مشخصات کالا |
| ماده | Silicon (Si) | طبق مشخصات کالا |
| نوع پکیج | TO-220 | طبق مشخصات کالا |
| نوع نصب | Through Hole | طبق مشخصات کالا |
| تعداد پایه | 3 | طبق مشخصات کالا |
| Drain-Source (VDS) حداکثر ولتاژ | 600 ولت | طبق مشخصات کالا |
| Drain (ID) حداکثر جریان | 28 آمپر | طبق مشخصات کالا |
| حداکثر دمای کاری | +150 درجه سانتی‌گراد | طبق مشخصات کالا |
| حداقل دمای کاری | -55 درجه سانتی‌گراد | طبق مشخصات کالا |
| نوع کنترل | ولتاژی (Voltage Controlled) | طبق مشخصات کالا |
| پایه‌ها | Gate، Drain، Source | طبق مشخصات کالا |
کاربردهای ماسفت N-Channel مدل 28N60 پکیج TO-220
- سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
- منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
- درایور موتور و مدارهای کنترل توان.
سوالات متداول درباره‌ی ماسفت N-Channel مدل 28N60 پکیج TO-220
پایه‌های ماسفت چیست؟
ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.
آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟
بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.
آیا ماسفت به هیت‌سینک نیاز دارد؟
در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
