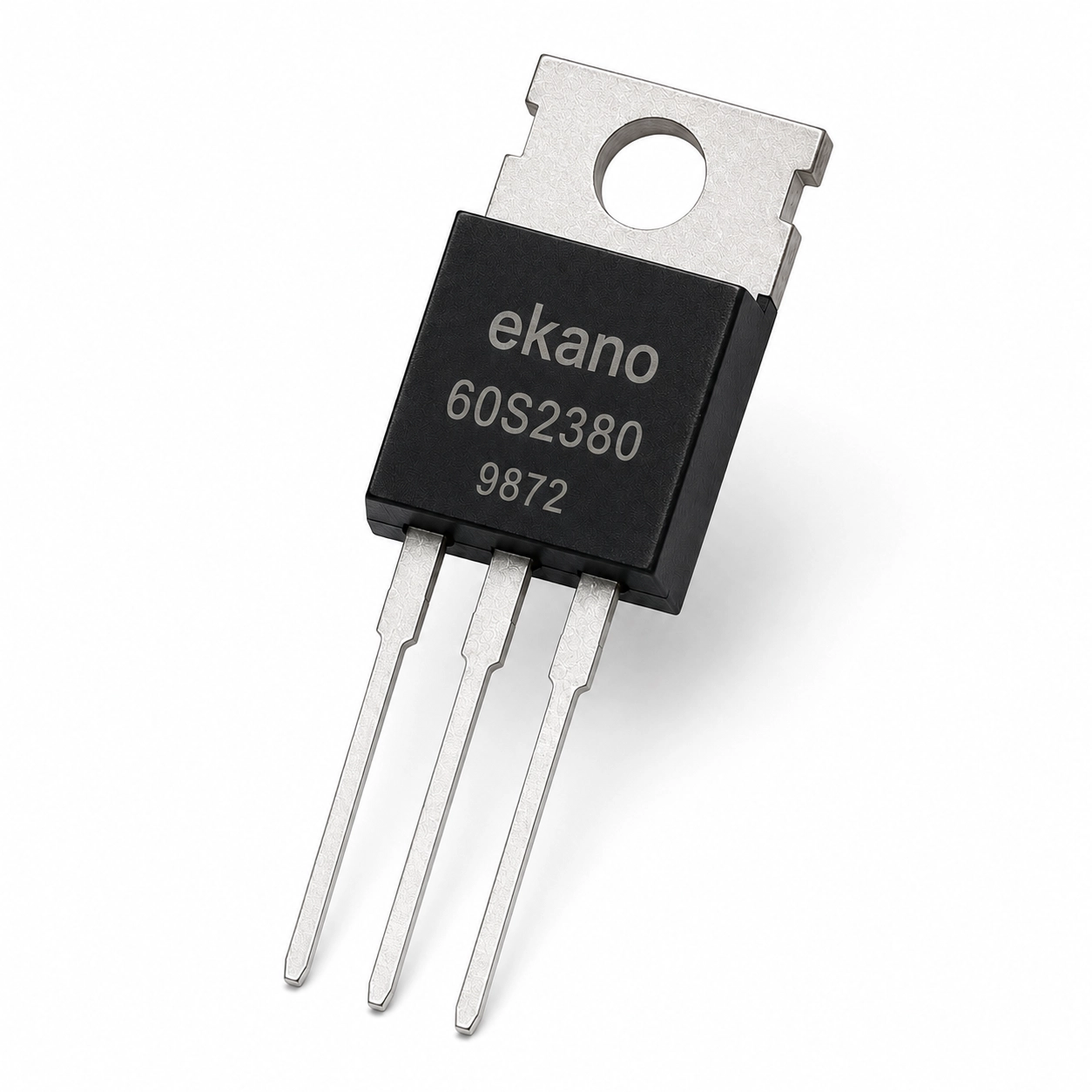

ماسفت N-Channel مدل FMP60N380S2HF پکیج TO-220

کد محصول: 9872
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FMP60N380S2HF TO-220

یک ماسفت ولتاژ بالا با سرعت سوئیچینگ بالا و تحمل 600 ولت است که برای کاربردهای قدرت و صنعتی استفاده می‌شود.

3,300,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FMP60N380S2HF پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، مدل آن FMP60N380S2HF و پکیج آن TO-220 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلFMP60N380S2HF
  • پکیجTO-220
  • کد مارکینگ60S2380
  • نوع ترانزیستورMOSFET

مشخصات ماسفت N-Channel مدل FMP60N380S2HF پکیج TO-220

پارامترمقدارشرایط
مدلFMP60N380S2HFطبق مشخصات کالا
کد مارکینگ60S2380طبق مشخصات کالا
نوع ترانزیستورMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
توان تلفاتی (Pd)62 واتطبق مشخصات کالا
Drain-Source (VDS) ولتاژ600Vطبق مشخصات کالا
Gate-Source (VGS) ولتاژ30Vطبق مشخصات کالا
ولتاژ آستانه گیت (VGS(th))3.5 ولتطبق مشخصات کالا
جریان Drain مداوم (ID)10 آمپرطبق مشخصات کالا
Junction (Tj) دما150 درجه سانتی‌گرادطبق مشخصات کالا
Total Gate Charge (Qg) بار گیت22.5nCطبق مشخصات کالا
Rise Time (tr) زمان12nsطبق مشخصات کالا
مقاومت در حالت روشن (RDS(on))0.38 اهمطبق مشخصات کالا
پکیجTO-220طبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FMP60N380S2HF پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

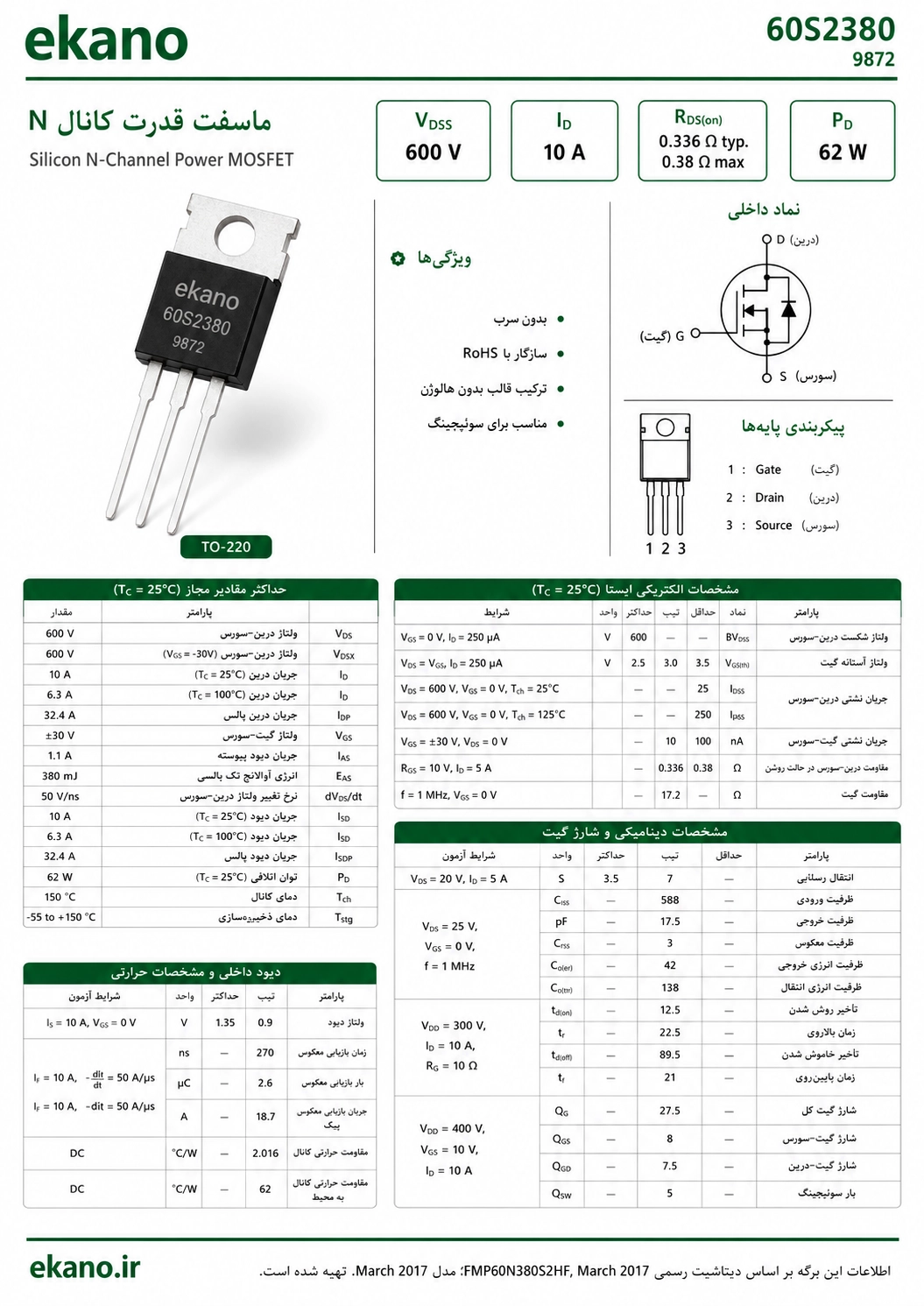

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FMP60N380S2HF پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
