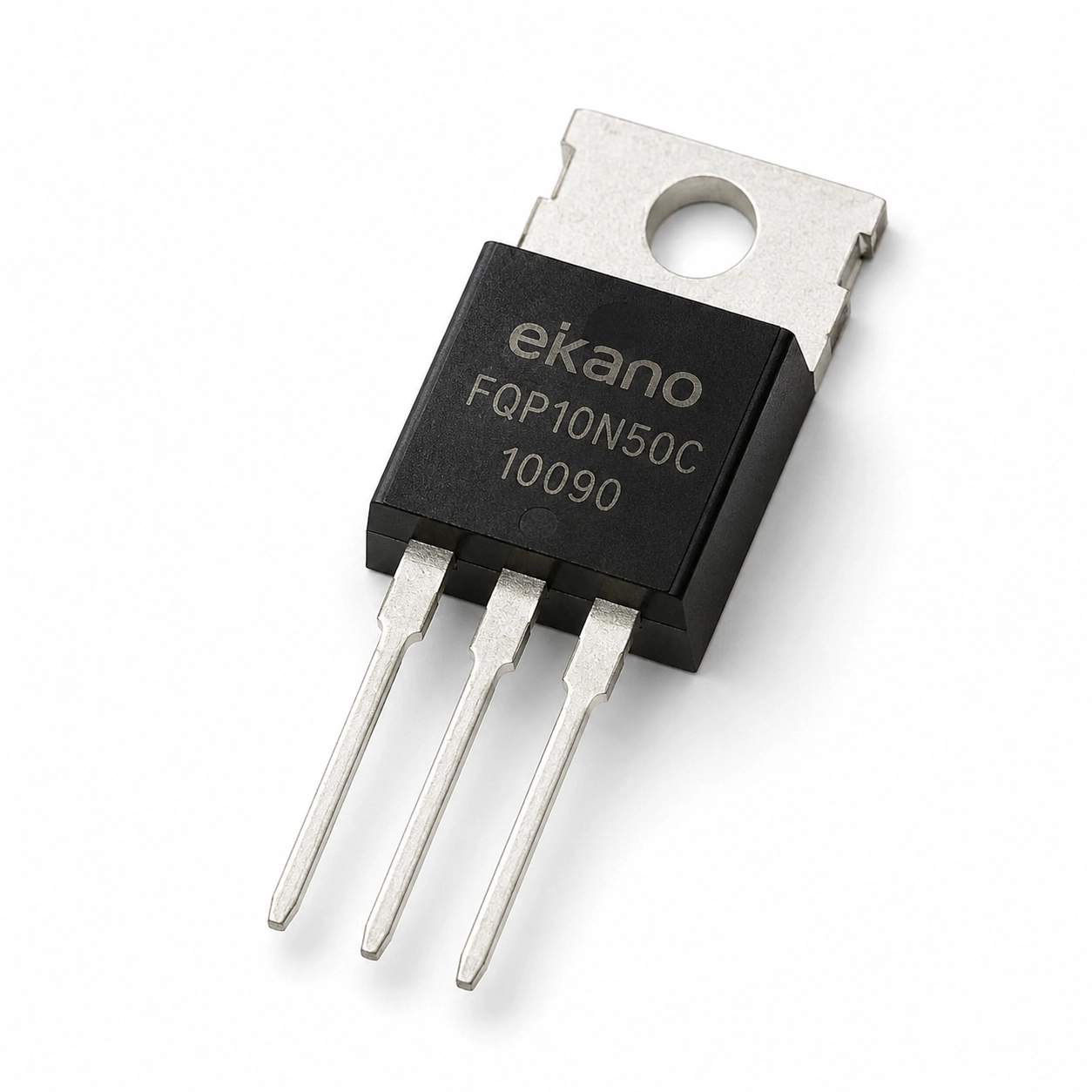

ماسفت N-Channel مدل FQP10N50CF پکیج TO-220

کد محصول: 10090
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FQP10N50CF TO-220

ماسفت قدرت با دیود سریع داخلی (Fast Recovery Diode)، ولتاژ 500 ولت و مقاومت روشن حدود 0.65 اهم، برای منابع تغذیه سوئیچینگ (SMPS)، بالاست‌های الکترونیکی، اینورترها و مبدل‌های AC-DC.

2,187,700 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FQP10N50CF پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)FQP10N50CF
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل FQP10N50CF پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)FQP10N50CFطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
نوع نصبThrough Hole (DIP)طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ500 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان10 آمپرطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±30 ولتطبق مشخصات کالا
مقاومت حالت روشن (RDS(on))0.61 اهم @ VGS=10Vطبق مشخصات کالا
بار کل گیت (Qg)43 نانوکولنطبق مشخصات کالا
ظرفیت معکوس انتقالی (Crss)16 پیکوفارادطبق مشخصات کالا
نوع کنترلولتاژی (Voltage Controlled)طبق مشخصات کالا
حداکثر دمای کاری150 درجه سانتی‌گرادطبق مشخصات کالا
پایه‌هاGate، Drain، Sourceطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FQP10N50CF پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

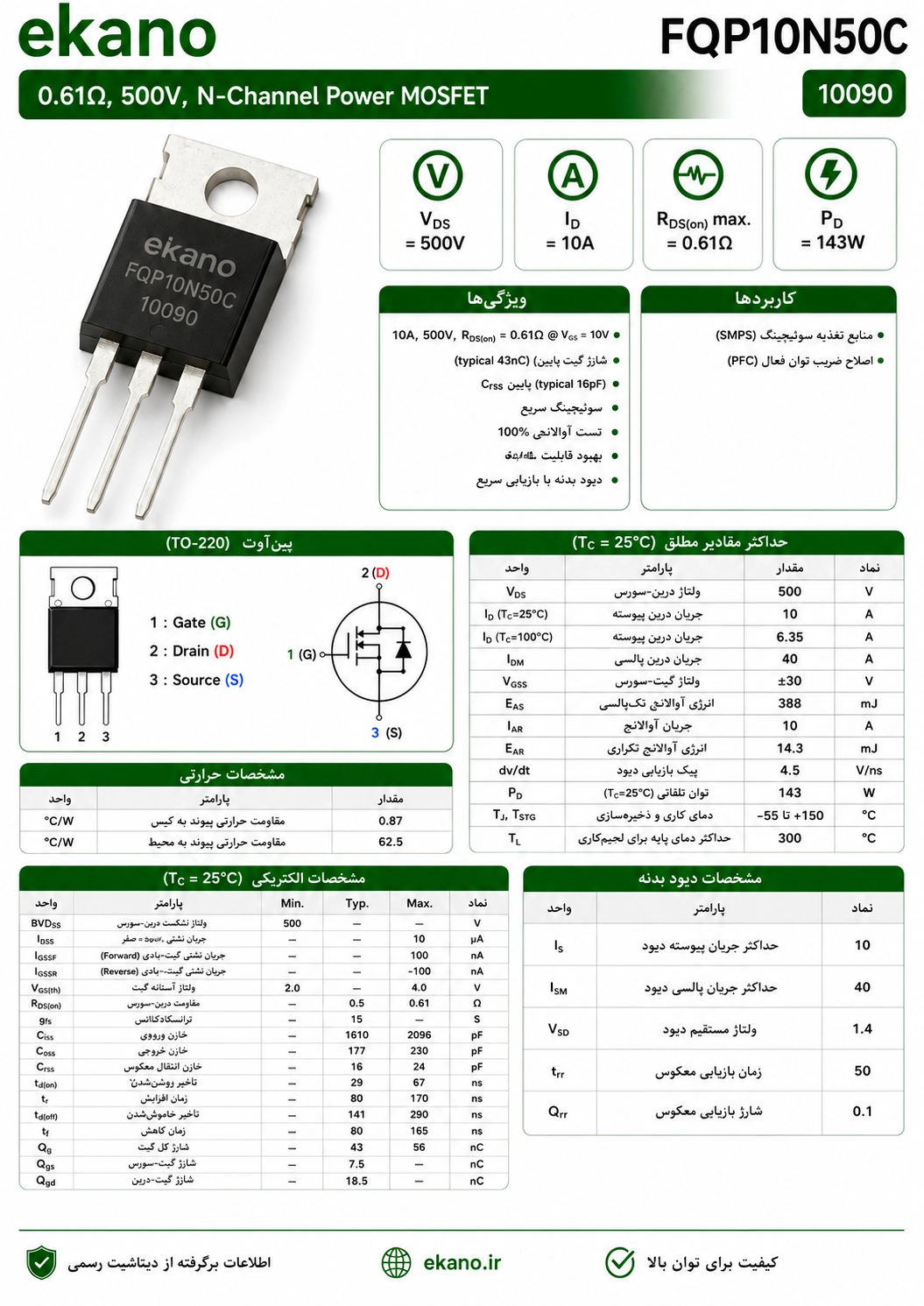

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FQP10N50CF پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
