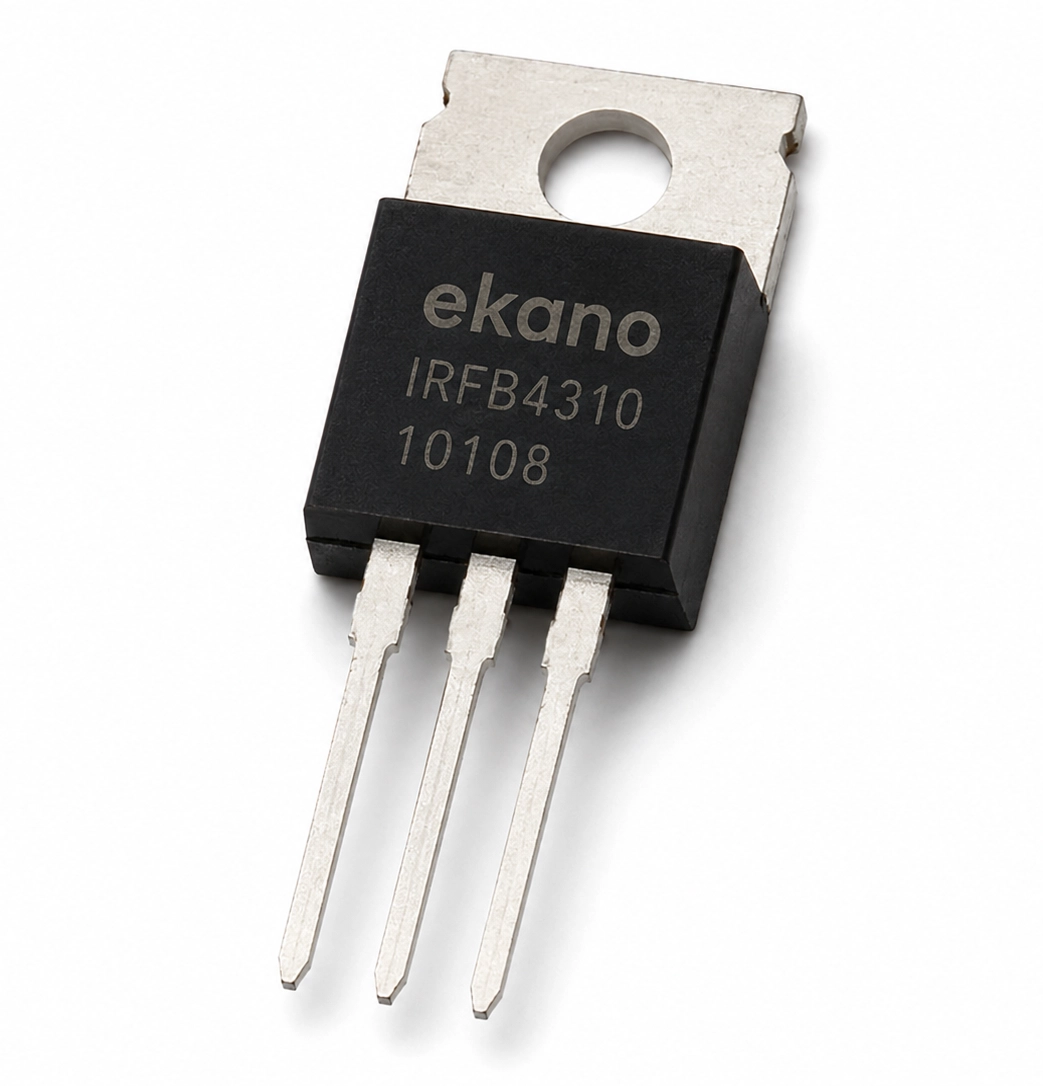

ماسفت N-Channel مدل IRFB4310PBF پکیج TO-220

کد محصول: 10108
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRFB4310PBF TO-220

ماسفت قدرت با ولتاژ 100 ولت و جریان 130 آمپر و مقاومت روشن حدود 6.1 میلی‌اهم (mΩ)، مناسب اینورترها، مبدل‌های DC-DC، سیستم‌های باتری، درایور موتور، UPS، منابع تغذیه سوئیچینگ (SMPS) و کاربردهای جریان بالا با راندمان بسیار بالا و تلفات بسیار کم.

3,185,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

IRFB4310PbF یک ماسفت قدرت N-Channel از خانواده‌ی HEXFET با ولتاژ درین-سورس 100 ولت در پکیج TO-220AB است. جریان پیوسته‌ی آن در دمای بدنه‌ی 25 درجه 130 آمپر (محدود به دمای پیوند) و محدودیت جریان پکیج 75 آمپر است؛ مقاومت روشن حداکثر 7.0 میلی‌اهم در VGS=10V دارد و برای یکسوسازی سنکرون، UPS و سوئیچینگ قدرت سریع طراحی شده است.

  • VDSS100 V
  • ID130 A
  • RDS(on) حداکثر7.0 mΩ
  • پکیجTO-220AB

مشخصات فنی IRFB4310PbF (طبق دیتاشیت)

پارامترمقدارشرایط
نوعماسفت قدرت N-Channel (HEXFET)—
ولتاژ شکست درین-سورس (V(BR)DSS)100 VVGS=0V، ID=250µA
جریان پیوسته‌ی درین (ID)130 A / 92 AVGS=10V؛ TC=25°C / TC=100°C (محاسبه‌شده بر اساس دمای پیوند)
محدودیت جریان پکیج75 A—
جریان پالسی درین (IDM)550 A—
مقاومت روشن RDS(on)5.6 mΩ (معمول)، حداکثر 7.0 mΩVGS=10V، ID=75A
ولتاژ گیت-سورس (VGS)±20 Vحداکثر مطلق
ولتاژ آستانه‌ی گیت VGS(th)2.0 تا 4.0 VVDS=VGS، ID=250µA
توان تلفاتی (PD)300 WTC=25°C
بار کل گیت (Qg)170 nC (معمول)، حداکثر 250 nCID=75A، VDS=80V، VGS=10V
خازن ورودی (Ciss)7670 pF (معمول)VGS=0V، VDS=50V، f=1.0MHz
انرژی بهمنی تک‌پالس (EAS)980 mJمحدود به دما
مقاومت حرارتی RθJC / RθJA0.50 / 62 °C/Wحداکثر؛ TO-220
دمای کاری پیوند-55 تا +175 °C—
پکیجTO-220AB—

منبع مشخصات: دیتاشیت رسمی International Rectifier برای IRFB4310PbF (PD-14275D، 01/31/06)

نکته‌ی نصب

عدد 130 آمپر بر اساس حداکثر دمای پیوند محاسبه شده و طبق یادداشت دیتاشیت، محدودیت جریان پکیج 75 آمپر است. برای جریان‌های بالا روی هیت‌سینک نصب شود؛ گشتاور پیچ M3 در دیتاشیت 1.1 N·m آمده است.

کاربردهای IRFB4310PbF

  • یکسوسازی سنکرون با بازده بالا در منابع تغذیه‌ی سوئیچینگ (SMPS).
  • منابع تغذیه‌ی بدون وقفه (UPS) و اینورترها.
  • سوئیچینگ قدرت پرسرعت و مدارهای Hard-switched و فرکانس بالا.
  • سوئیچ سمت پایین برای موتورهای DC و بارهای پرجریان، همراه با درایور گیت مناسب.

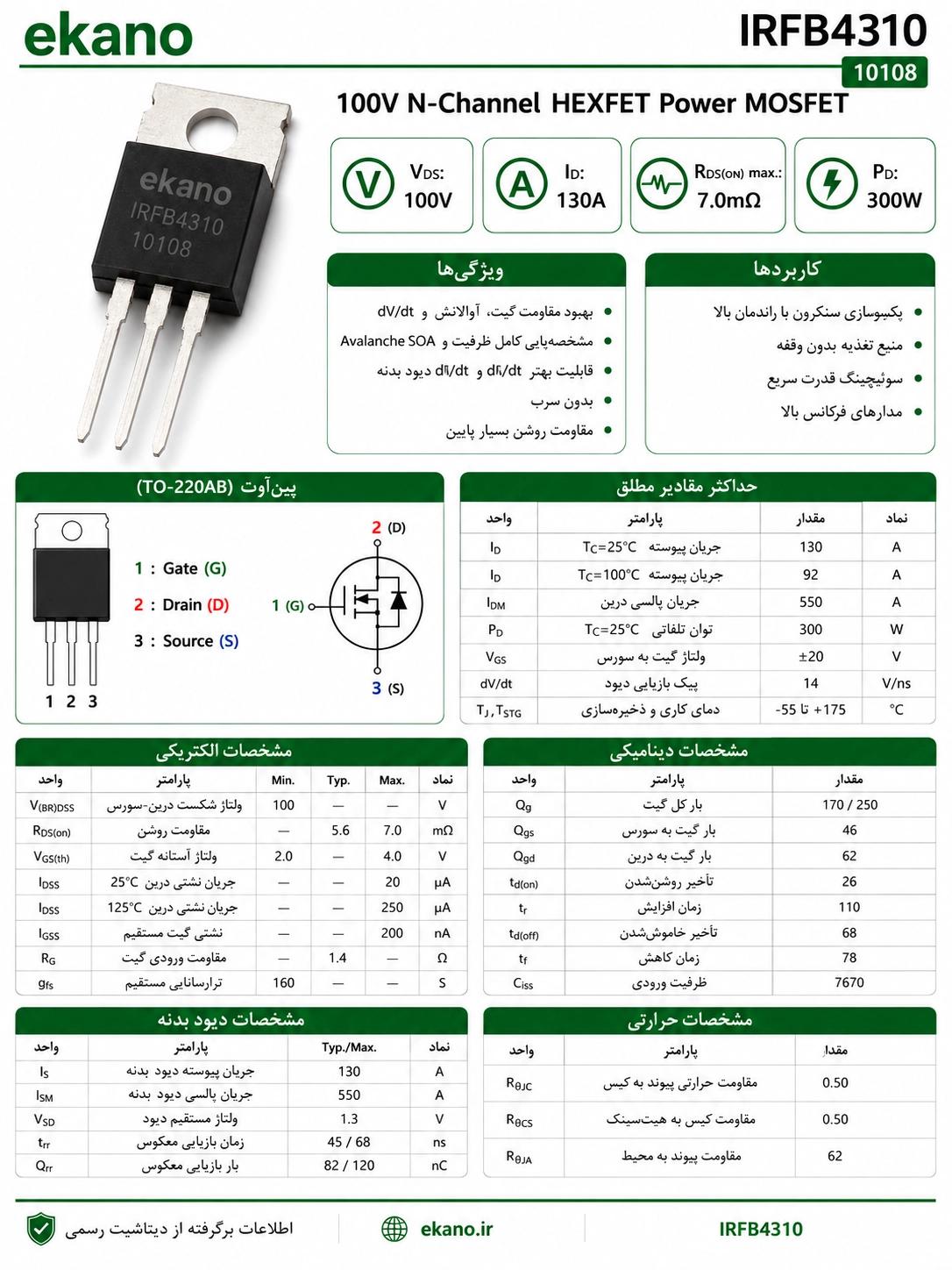

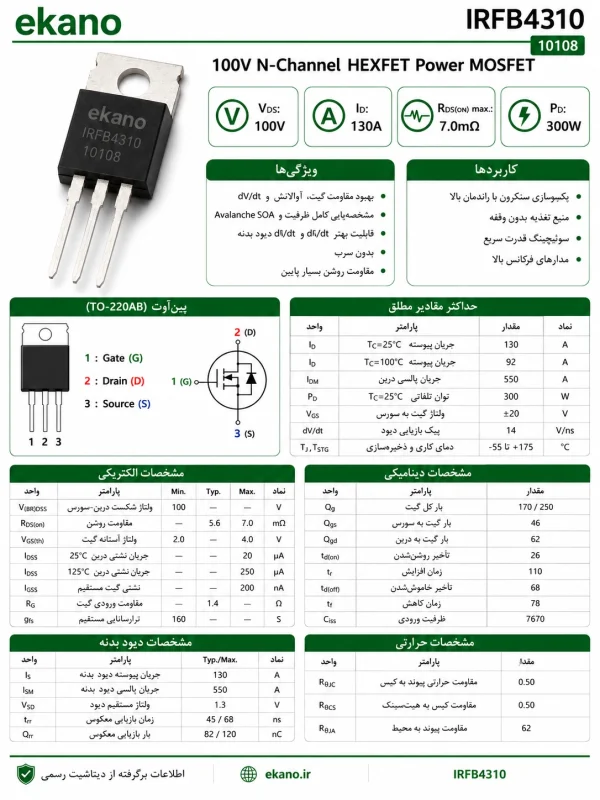

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی IRFB4310PbF

آیا IRFB4310 را می‌توان مستقیم با پین 5 ولت آردوینو روشن کرد؟

در دیتاشیت، RDS(on) فقط در VGS=10V تضمین شده و ولتاژ آستانه‌ی گیت تا 4 ولت است. بار گیت هم بالاست (معمولاً 170 نانوکولن). پس با 5 ولت ماسفت کامل روشن نمی‌شود؛ از درایور گیت استفاده کنید تا گیت حدود 10 ولت بگیرد.

چرا جریان 130 آمپر و 75 آمپر هر دو در دیتاشیت آمده است؟

130 آمپر حد محاسبه‌شده‌ی تراشه بر اساس حداکثر دمای پیوند در دمای بدنه‌ی 25 درجه است، ولی پایه‌ها و سیم‌های داخلی پکیج TO-220 طبق یادداشت دیتاشیت حداکثر 75 آمپر را تحمل می‌کنند. در طراحی، 75 آمپر را سقف جریان پیوسته در نظر بگیرید.

تفاوت IRFB4310 و IRF3205 چیست؟

طبق دیتاشیت‌ها، IRF3205 برای 55 ولت با RDS(on) حداکثر 8 میلی‌اهم ساخته شده، ولی IRFB4310 تا 100 ولت کار می‌کند و RDS(on) حداکثر 7 میلی‌اهم دارد. اگر ولتاژ مدار بیش از حدود 50 ولت است، IRFB4310 گزینه‌ی مناسب‌تری است.
