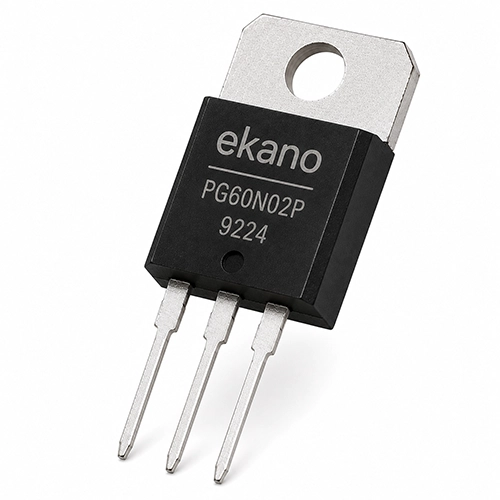

ماسفت N-Channel مدل PG60N02P پکیج TO-220

کد محصول: 9224
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

PG60N02P TO-220

مناسب برای درایور موتور، مبدل‌های DC-DC، اینورترهای باتری‌دار، شارژرها و مدارهای سوئیچینگ جریان بالا با تلفات کم است.

843,390 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل PG60N02P پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)PG60N02P
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل PG60N02P پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)PG60N02Pطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ60 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ20 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه3 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان125 آمپرطبق مشخصات کالا
ظرفیت ورودی (Ciss)4871 پیکوفارادطبق مشخصات کالا
ظرفیت خروجی (Coss)243 پیکوفارادطبق مشخصات کالا
ظرفیت معکوس (Crss)124 پیکوفارادطبق مشخصات کالا
بار گیت به سورس (Qgs)28 نانوکولنطبق مشخصات کالا
بار گیت به درین (Qgd)45 نانوکولنطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل PG60N02P پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

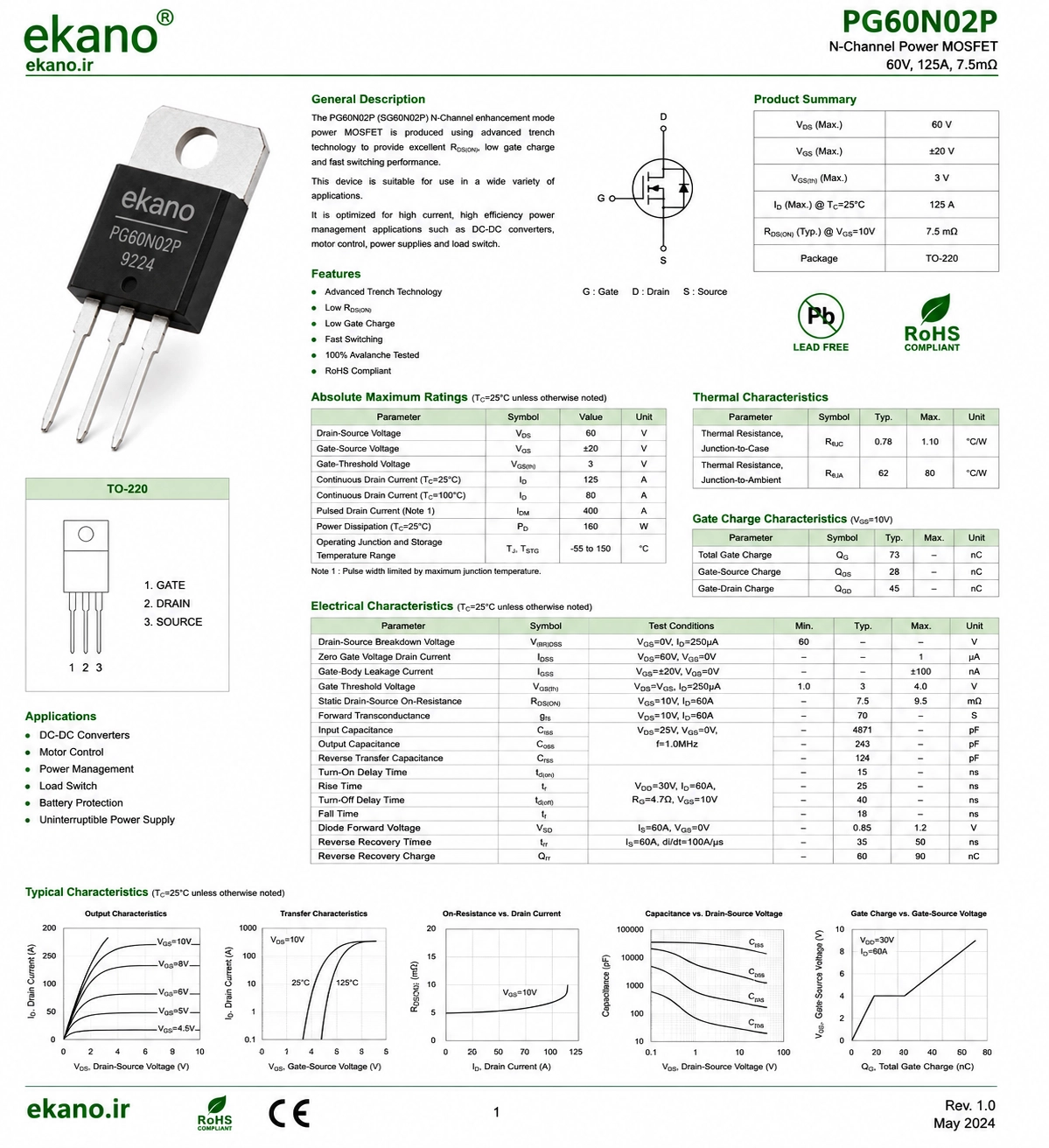

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل PG60N02P پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
