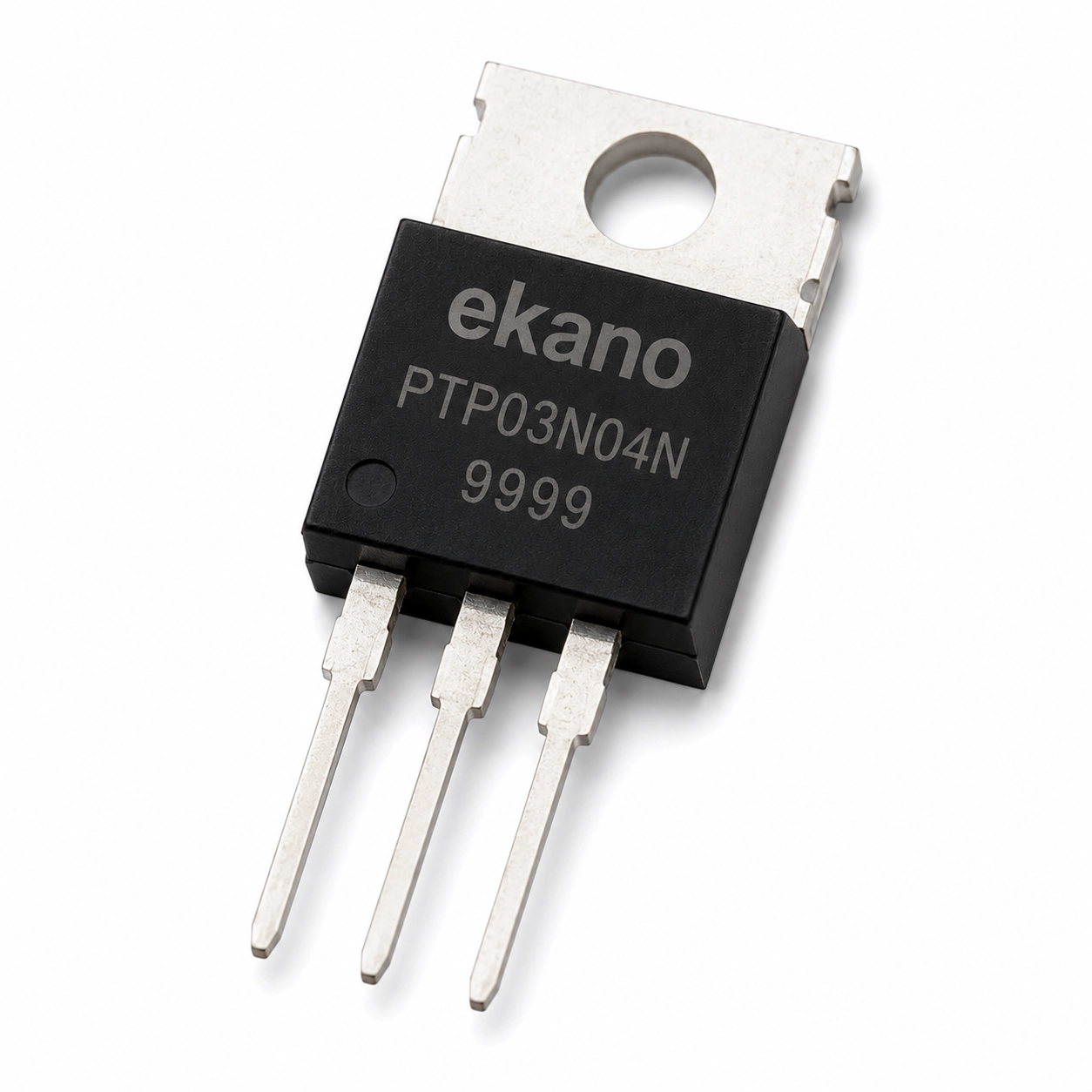

ماسفت N-Channel مدل PTP03N04N پکیج TO-220

کد محصول: 9999
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

PTP03N04N TO-220

ماسفت قدرت ترنچ (Trench MOSFET) با ولتاژ 40 ولت و جریان 240 آمپر و مقاومت روشن حدود 2.1 میلی‌اهم (mΩ)، مناسب مبدل‌های DC-DC، یکسوسازی سنکرون (Synchronous Rectification)، درایور موتور، منابع تغذیه سوئیچینگ (SMPS)، UPS و کاربردهای جریان بالا با راندمان بسیار بالا و تلفات بسیار کم.

3,120,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل PTP03N04N پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)PTP03N04N
  • نوع پکیجTO-220

مشخصات ماسفت N-Channel مدل PTP03N04N پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)PTP03N04Nطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)300 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ40 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ20 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان240 آمپرطبق مشخصات کالا
زمان روشن شدن (tr)67 نانوثانیهطبق مشخصات کالا
زمان خاموش شدن (tf)31 نانوثانیهطبق مشخصات کالا
محدوده دمای کاری55– تا 175+ درجه سانتی‌گرادطبق مشخصات کالا
وزن2.07 گرمطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل PTP03N04N پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

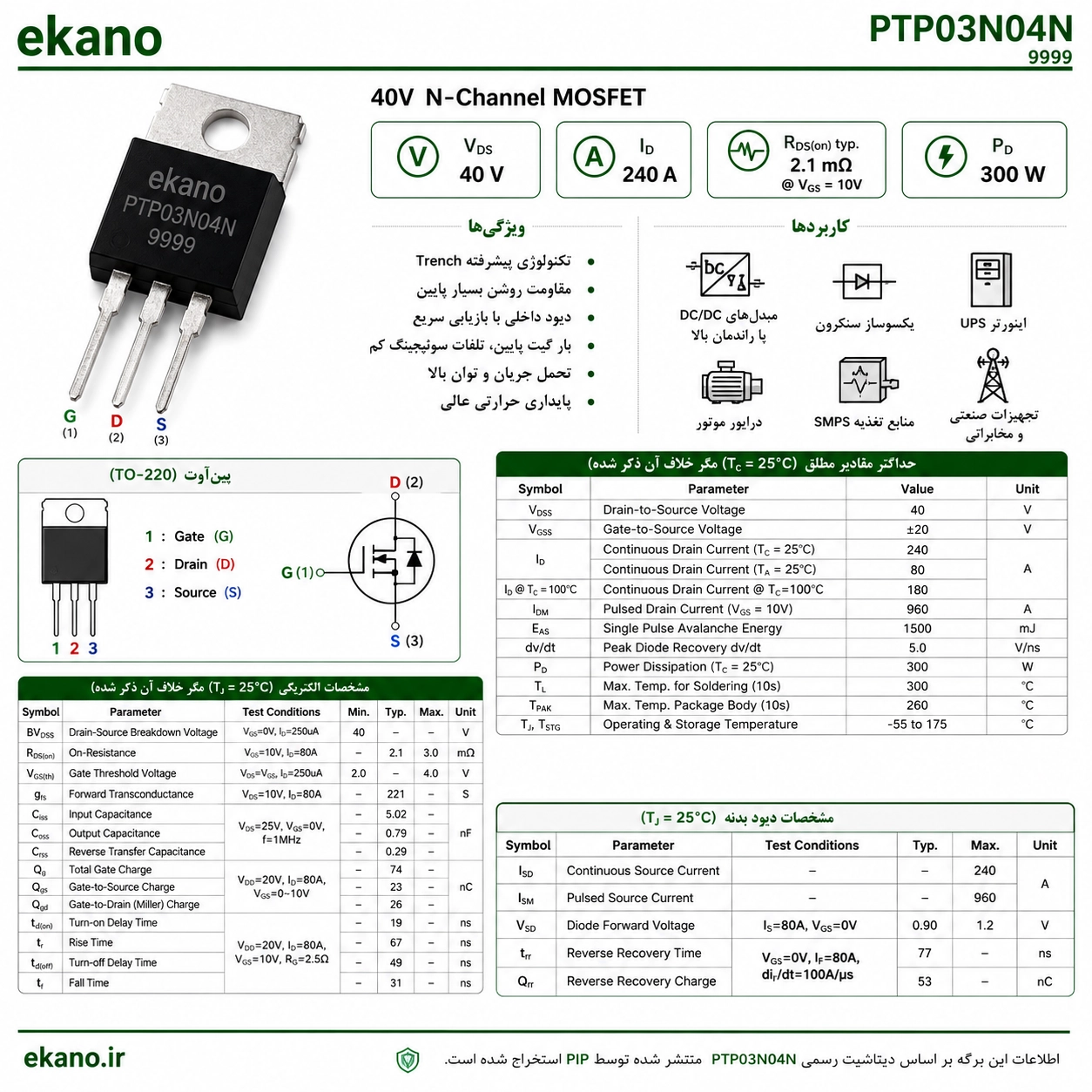

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل PTP03N04N پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
