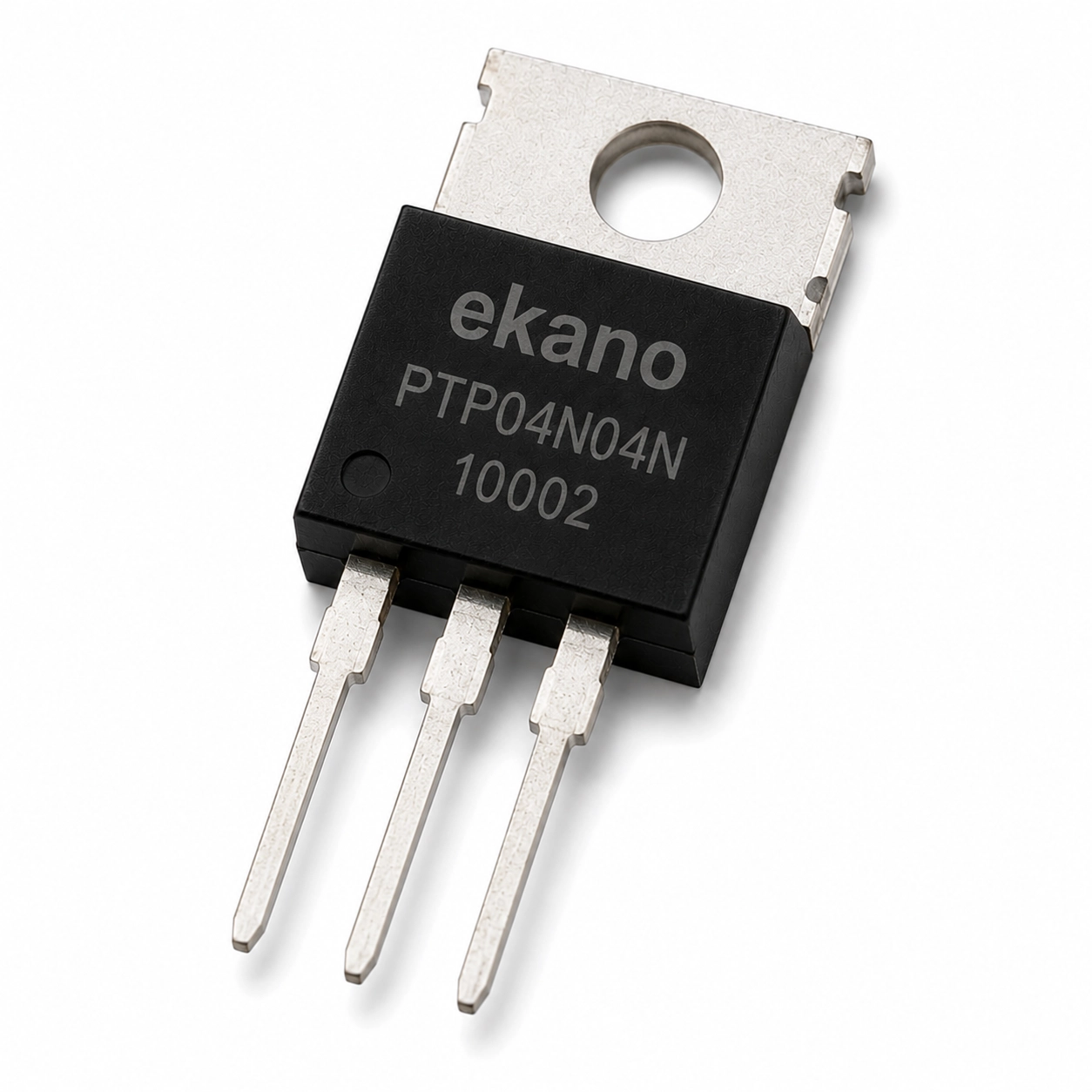

ماسفت N-Channel مدل PTP04N04N پکیج TO-220

کد محصول: 10002
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

PTP04N04N TO-220

ماسفت قدرت ترنچ (Trench MOSFET) با ولتاژ 40 ولت و جریان 206 آمپر و مقاومت روشن حدود 3 میلی‌اهم (mΩ)، مناسب مبدل‌های DC-DC، اینورترها، یکسوسازی سنکرون (Synchronous Rectification)، منابع تغذیه سوئیچینگ (SMPS)، UPS و کاربردهای جریان بالا با راندمان بسیار بالا و تلفات بسیار کم.

3,272,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل PTP04N04N پکیج TO-220 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)PTP04N04N
  • نوع ترانزیستورTrench MOSFET

مشخصات ماسفت N-Channel مدل PTP04N04N پکیج TO-220

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)PTP04N04Nطبق مشخصات کالا
نوع ترانزیستورTrench MOSFETطبق مشخصات کالا
نوع پکیجTO-220طبق مشخصات کالا
نوع نصبDIP / Through Holeطبق مشخصات کالا
تعداد پایه3 پایهطبق مشخصات کالا
Drain Current (ID) حداکثر جریان درین206 آمپرطبق مشخصات کالا
جریان درین پیوسته محدودشده توسط پکیج80 آمپرطبق مشخصات کالا
مقاومت روشن RDS(on)مقدار تیپیکال 3.0 میلی‌اهم در VGS=10Vطبق مشخصات کالا
مقاومت حرارتی پیوند به کیس RθJCمقدار 0.5 درجه سانتی‌گراد بر واتطبق مشخصات کالا
مقاومت حرارتی پیوند به محیط RθJAمقدار 62 درجه سانتی‌گراد بر واتطبق مشخصات کالا
محدوده دمای کاری و نگهداری55– تا 175+ درجه سانتی‌گرادطبق مشخصات کالا
نوع کنترلولتاژی (Voltage Controlled)طبق مشخصات کالا
پایه‌هاGate، Drain، Sourceطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل PTP04N04N پکیج TO-220

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

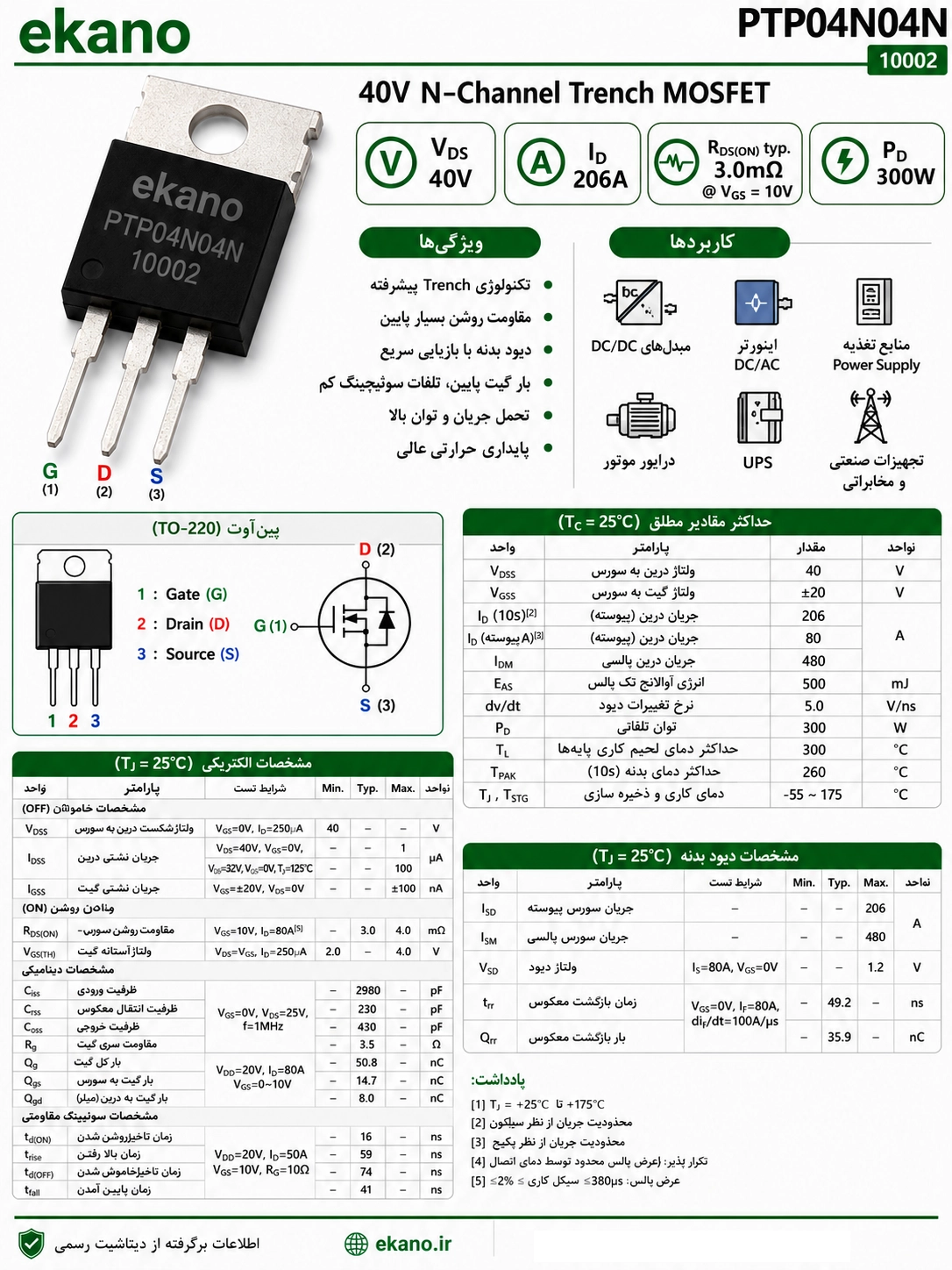

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل PTP04N04N پکیج TO-220

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
