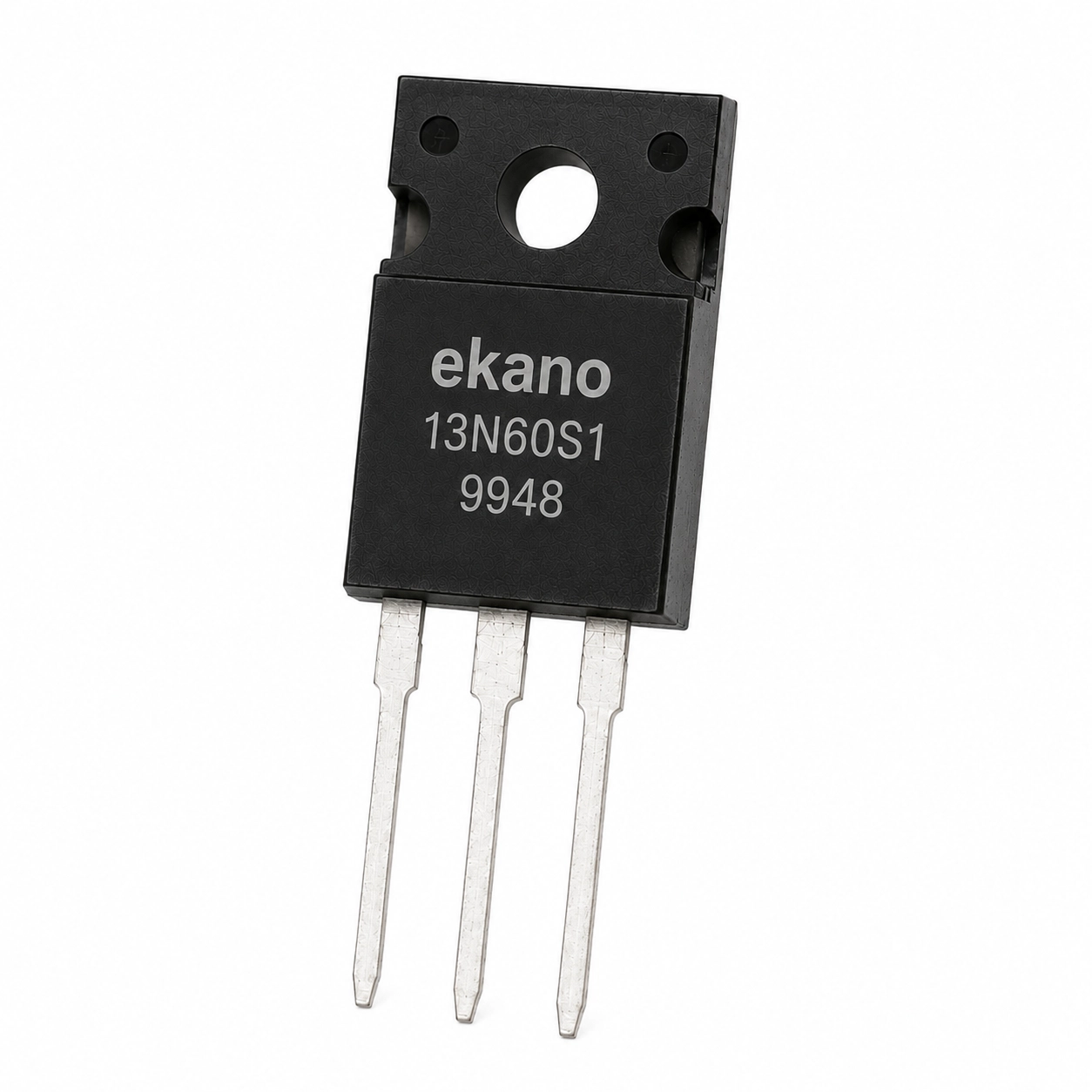

ماسفت N-Channel مدل FMV13N60S1 پکیج TO-220FP

کد محصول: 9948
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FMV13N60S1 TO-220FP

مناسب برای منابع تغذیه سوئیچینگ، مدارهای PFC، آداپتورها و بردهای پاور تلویزیون و تجهیزات خانگی است و در تعمیر بخش تغذیه دستگاه‌ها کاربرد زیادی دارد.

2,850,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل FMV13N60S1 پکیج TO-220FP یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)FMV13N60S1
  • مادهSilicon (Si)

مشخصات ماسفت N-Channel مدل FMV13N60S1 پکیج TO-220FP

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)FMV13N60S1طبق مشخصات کالا
مادهSilicon (Si)طبق مشخصات کالا
نوع پکیجTO-220FPطبق مشخصات کالا
نوع نصبThrough Hole (DIP)طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)43 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان13 آمپرطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±30 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه3.5 ولتطبق مشخصات کالا
مقاومت حالت روشن (RDS(on))0.28 اهمطبق مشخصات کالا
بار کل گیت (Qg)35 نانوکولنطبق مشخصات کالا
Drain-Source (Cd) ظرفیت200 پیکوفارادطبق مشخصات کالا
زمان روشن شدن (tr)38 نانوثانیهطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FMV13N60S1 پکیج TO-220FP

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

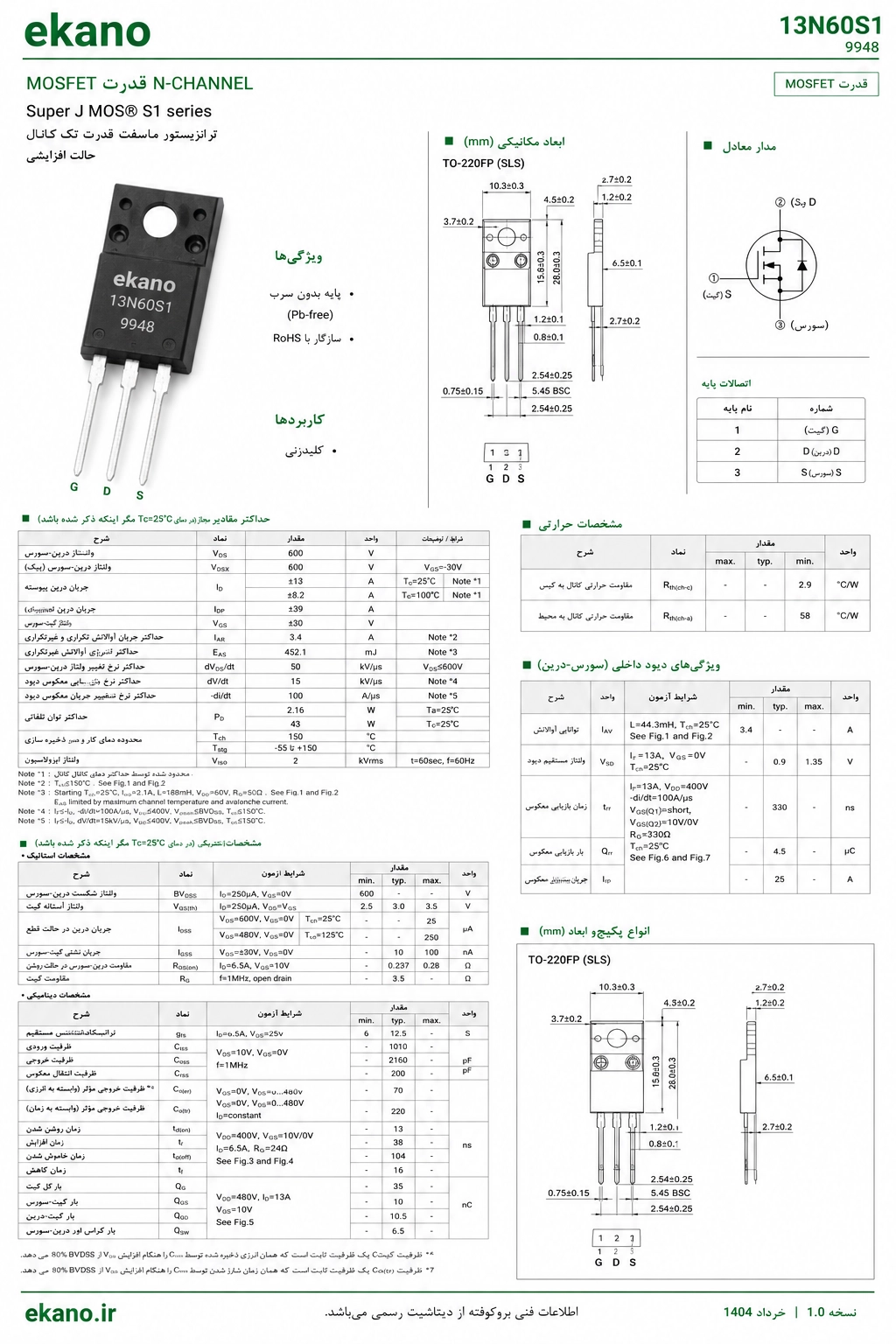

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل FMV13N60S1 پکیج TO-220FP

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
