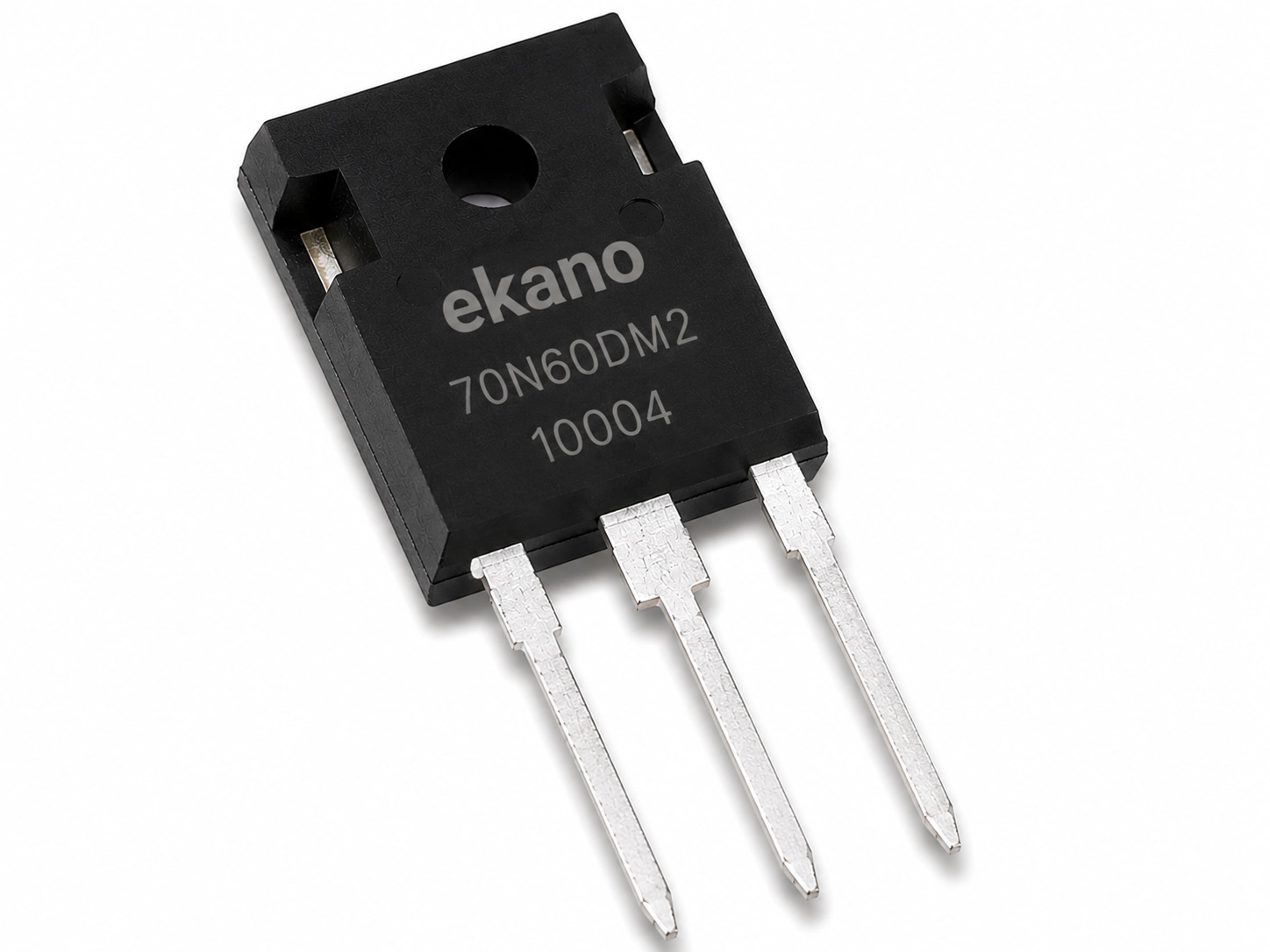

ماسفت N-Channel مدل STW70N60DM2 پکیج TO-247

کد محصول: 10004
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

STW70N60DM2 TO-247

ماسفت قدرت با ولتاژ 600 ولت و جریان 66 آمپر و مقاومت روشن حدود 0.045 اهم، مناسب منابع تغذیه سوئیچینگ (SMPS)، مدارهای PFC، اینورترهای صنعتی و خورشیدی، جوش‌اینورترها، شارژرهای پرقدرت، درایور موتور و انواع مدارهای قدرت و سوئیچینگ با راندمان بالا و تلفات بسیار کم.

25,331,100 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل STW70N60DM2 پکیج TO-247 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)STW70N60DM2
  • نوع پکیجTO-247

مشخصات ماسفت N-Channel مدل STW70N60DM2 پکیج TO-247

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)STW70N60DM2طبق مشخصات کالا
نوع پکیجTO-247طبق مشخصات کالا
نوع نصبThrough Hole (DIP)طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان66 آمپرطبق مشخصات کالا
نوع کنترلولتاژی (Voltage Controlled)طبق مشخصات کالا
نوع ترانزیستورField Effect Transistor (FET)طبق مشخصات کالا
پایه‌هاGate، Drain، Sourceطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل STW70N60DM2 پکیج TO-247

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

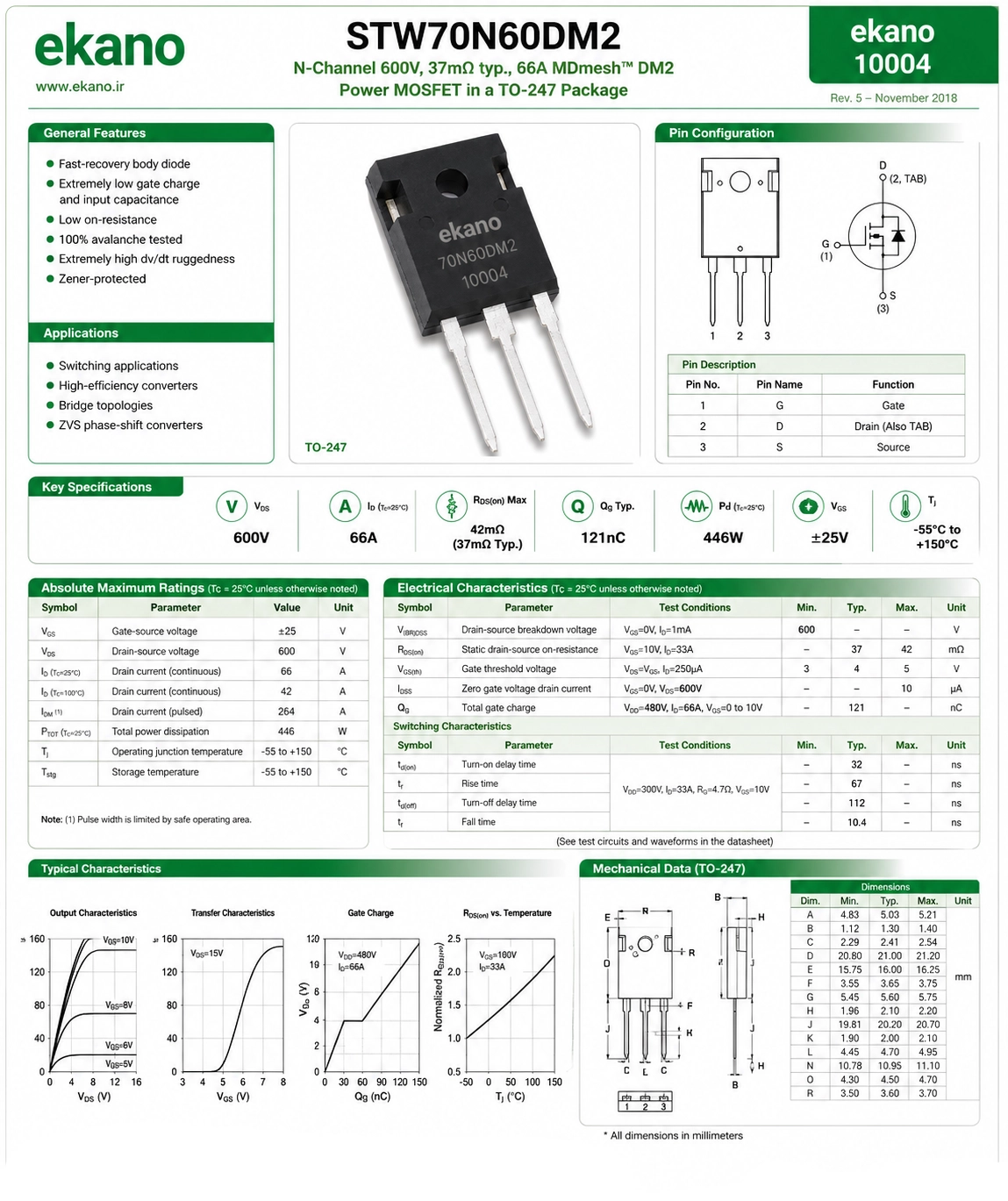

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل STW70N60DM2 پکیج TO-247

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
