توضیحات

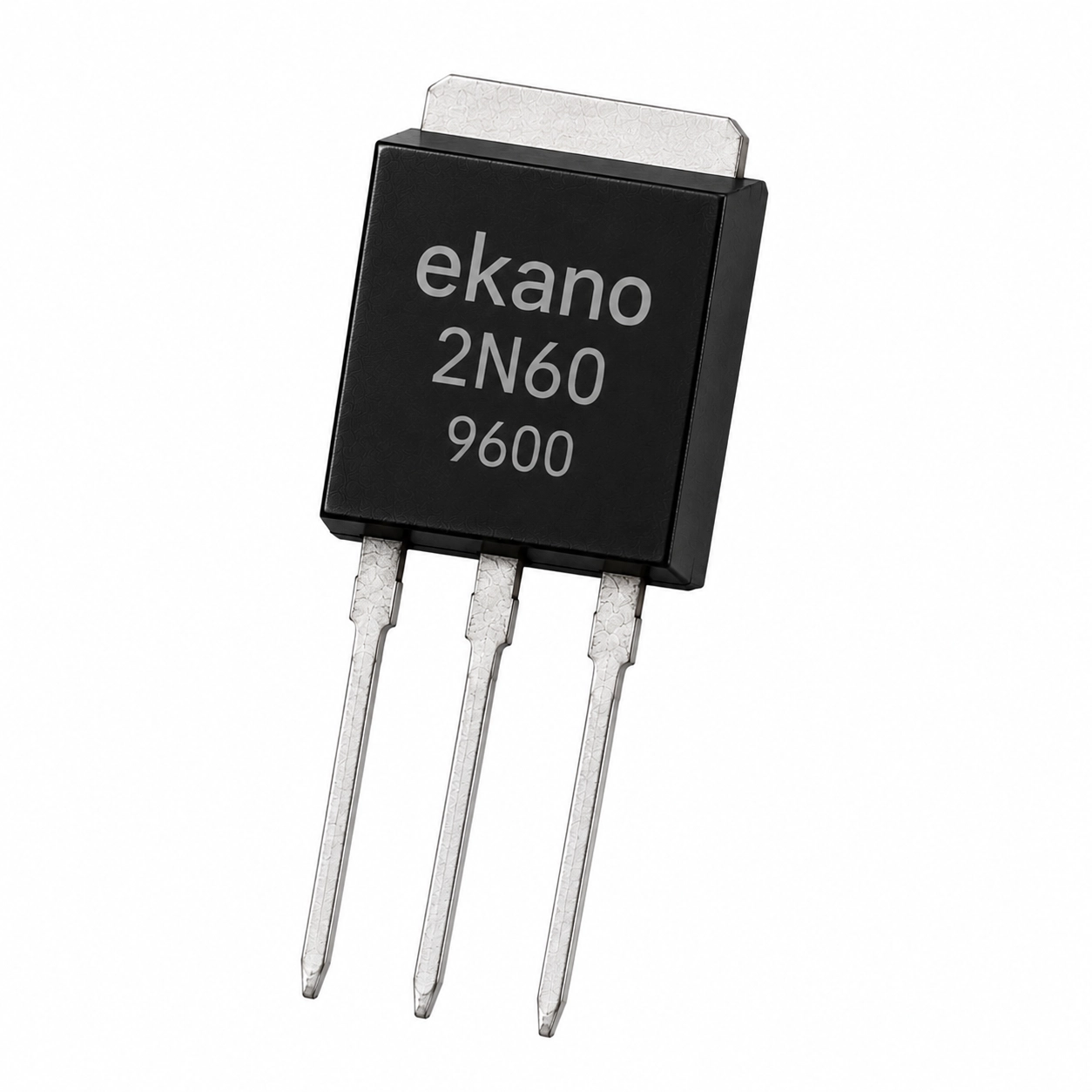

ماسفت 2N60 یک ترانزیستور N-کاناله با کیفیت بالا است که به طور خاص برای کاربردهای سوئیچینگ طراحی شده است. این ماسفت از جنس سیلیسیم (Si) با یک کانال و بستهبندی TO-251-3 بهره میبرد که نصب آن را آسان میکند.

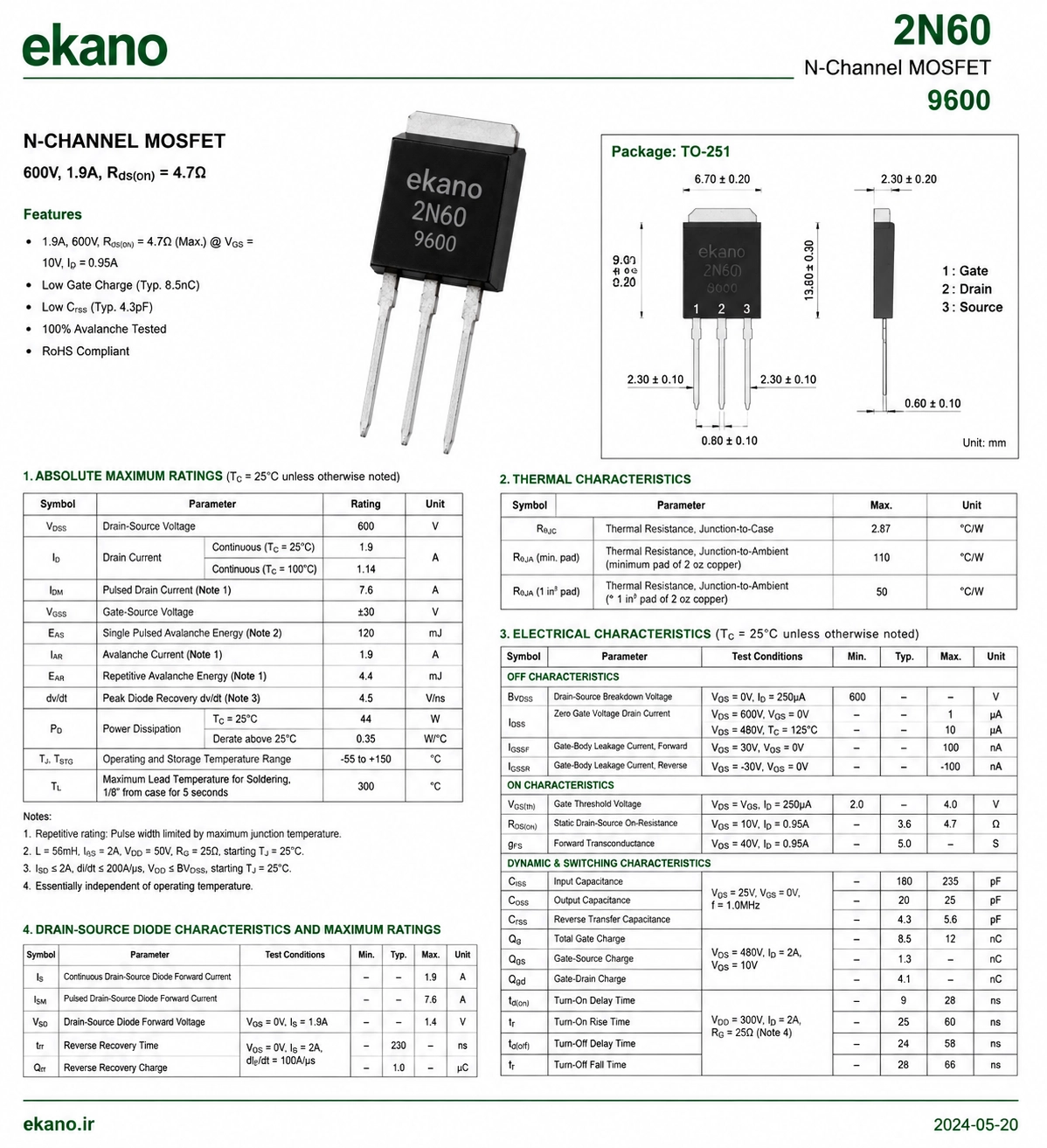

مشخصات فنی:
نوع قطعه: MOSFET – N-Channel
مدل (P/N): 2N60
نوع پکیج: TO-251
Drain-Source (VDS) حداکثر ولتاژ: 600 ولت
Drain (ID) حداکثر جریان: 2 آمپر
Gate-Source (VGS) حداکثر ولتاژ: 30 ولت
حداکثر دمای کاری (Tj): 150 درجه سانتیگراد
مقاومت حالت روشن (RDS(on)): 5 اهم
زمان روشن/خاموش شدن: Rise = 21ns / Fall = 24ns
ویژگیها:
ماسفت N-Channel با تحمل ولتاژ بالا تا 600 ولت مناسب برای کاربردهای سوئیچینگ ولتاژ بالا
جریان 2 آمپر مناسب برای مدارهای کممصرف و کنترل توان سبک
زمان سوئیچینگ سریع (21/24 نانوثانیه) مناسب برای کاربردهای فرکانس بالا
ولتاژ گیت 30 ولت برای کنترل آسان و سازگاری با درایورهای استاندارد
مقاومت روشن 5 اهم برای عملکرد در کاربردهای سبک با تلفات قابل قبول
پکیج TO-251 با قابلیت نصب آسان و دفع حرارت مناسب
بستهبندی تیوب (Tube) مناسب تولید انبوه و پروژههای صنعتی
کاربردها:
منابع تغذیه سوئیچینگ سبک (SMPS)
مدارهای کنترل ولتاژ بالا با جریان پایین
درایورهای سبک و مدارهای سوئیچینگ عمومی
تجهیزات الکترونیکی کممصرف
مدارهای کنترلی صنعتی سبک
سیستمهای الکترونیکی با فرکانس سوئیچینگ بالا
