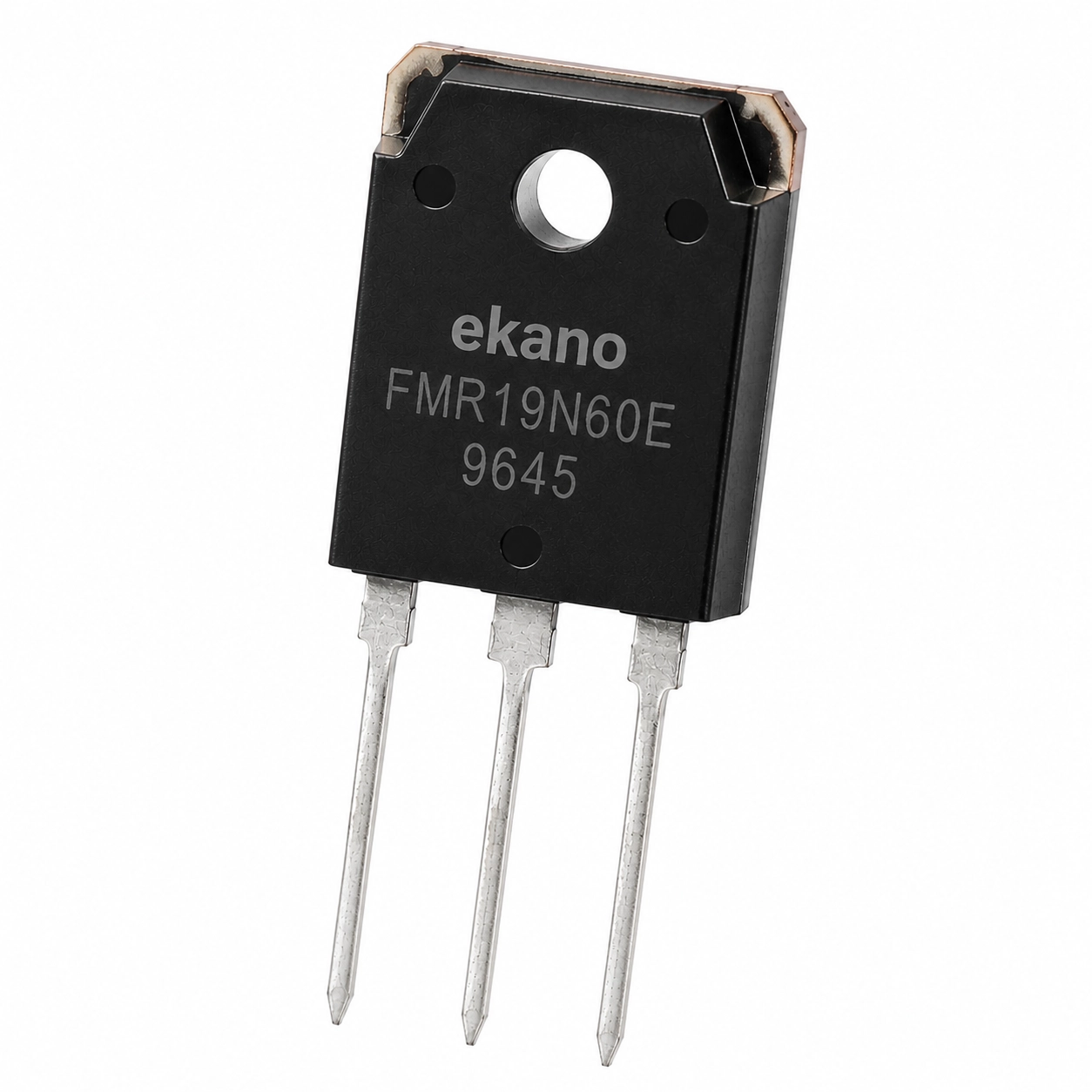

ماسفت N-Channel مدل FMR19N60E پکیج TO-3P

کد محصول: 9645
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FMR19N60E N-Channel TO-3P

ماسفت FMR19N60E نوع N-Channel پکیج TO-3PF، ماسفت قدرت با ولتاژ 600 ولت و جریان 19 آمپر و مقاومت روشن 0.365 اهم، مناسب منابع تغذیه سوئیچینگ (SMPS)، UPS، مبدل‌های DC-DC، اینورترها، مدارهای PFC و انواع مدارهای قدرت و سوئیچینگ.

3,300,000 ریال

موجود در انبار

ماسفت N-Channel مدل FMR19N60E پکیج TO-3P یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)FMR19N60E
  • نوع پکیجTO-3P

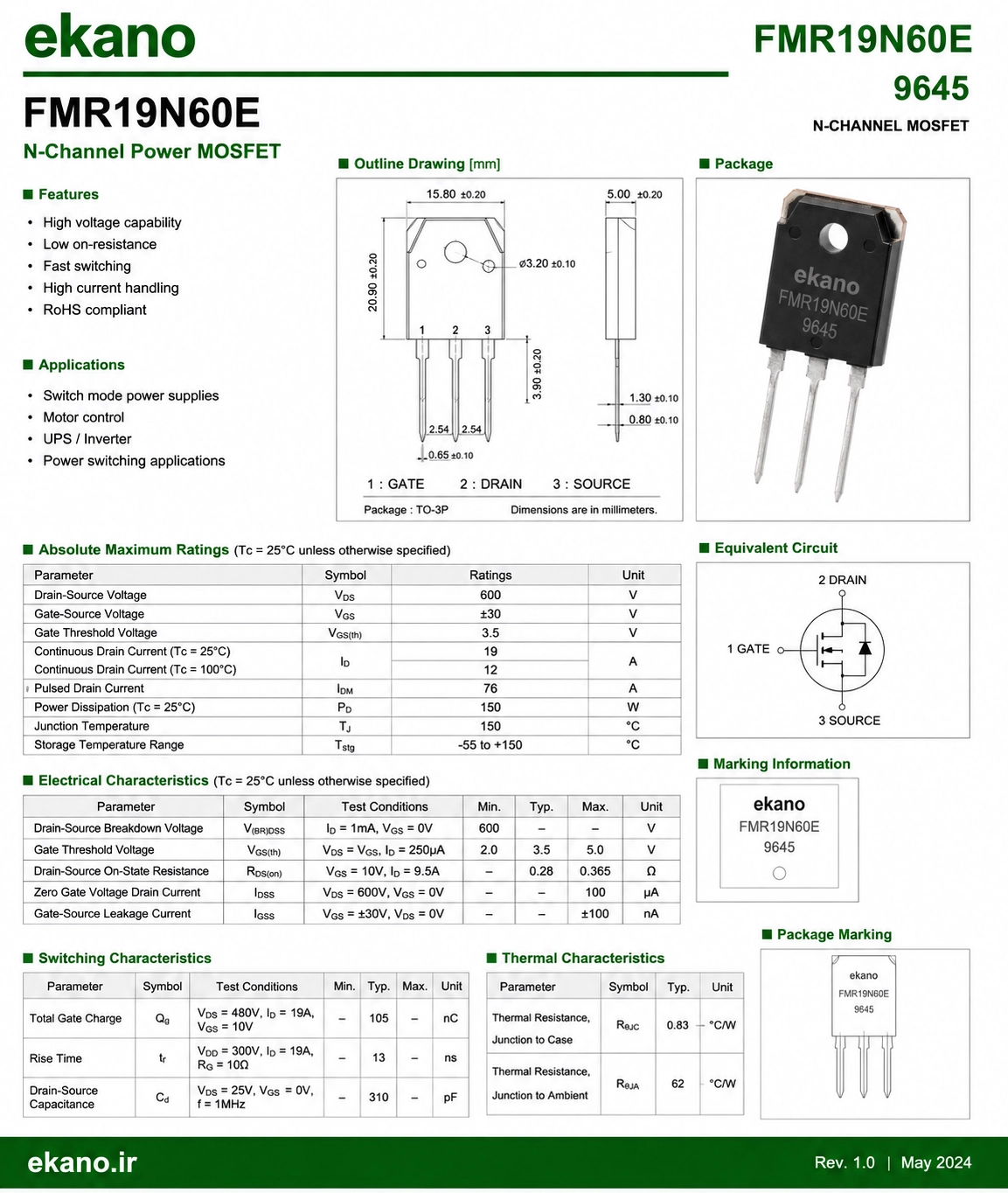

مشخصات ماسفت N-Channel مدل FMR19N60E پکیج TO-3P

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)FMR19N60Eطبق مشخصات کالا
نوع پکیجTO-3Pطبق مشخصات کالا
حداکثر توان دفع حرارت (Pd)150 واتطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ600 ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ30 ولتطبق مشخصات کالا
Gate (VGS(th)) ولتاژ آستانه3.5 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان19 آمپرطبق مشخصات کالا
حداکثر دمای پیوند (Tj)150 درجه سانتی‌گرادطبق مشخصات کالا
بار کل گیت (Qg)105 نانوکولنطبق مشخصات کالا
زمان روشن شدن (tr)13 نانوثانیهطبق مشخصات کالا
ظرفیت خروجی (Cd)310 پیکوفارادطبق مشخصات کالا
مقاومت حالت روشن (RDS(on))0.365 اهمطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل FMR19N60E پکیج TO-3P

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

سوالات متداول درباره‌ی ماسفت N-Channel مدل FMR19N60E پکیج TO-3P

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
