توضیحات

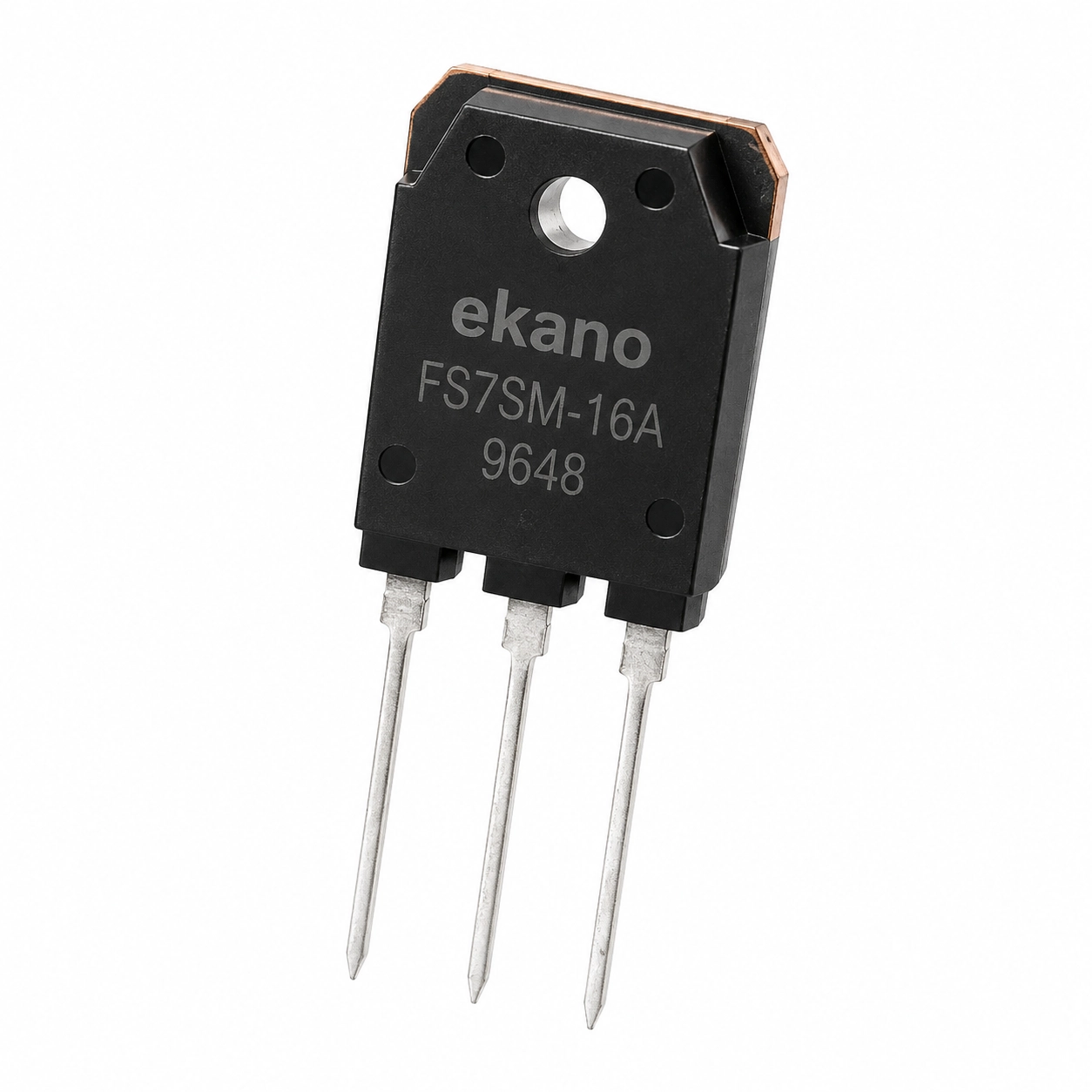

این ماسفت FS7SM-16A یک ماسفت N-کاناله (N-Channel MOSFET) با کیفیت بالا است که به طور خاص برای کاربردهای قدرت و مدارهای سوئیچینگ طراحی شده است. این ماسفت با پکیج TO-3P ارائه میشود و به دلیل تواناییهای حرارتی و الکتریکی خود، در دستگاههای صنعتی، تجهیزات پنلیسوز و سایر برنامههایی که نیاز به جریان و ولتاژ بالا دارند، کاربرد فراوانی دارد.

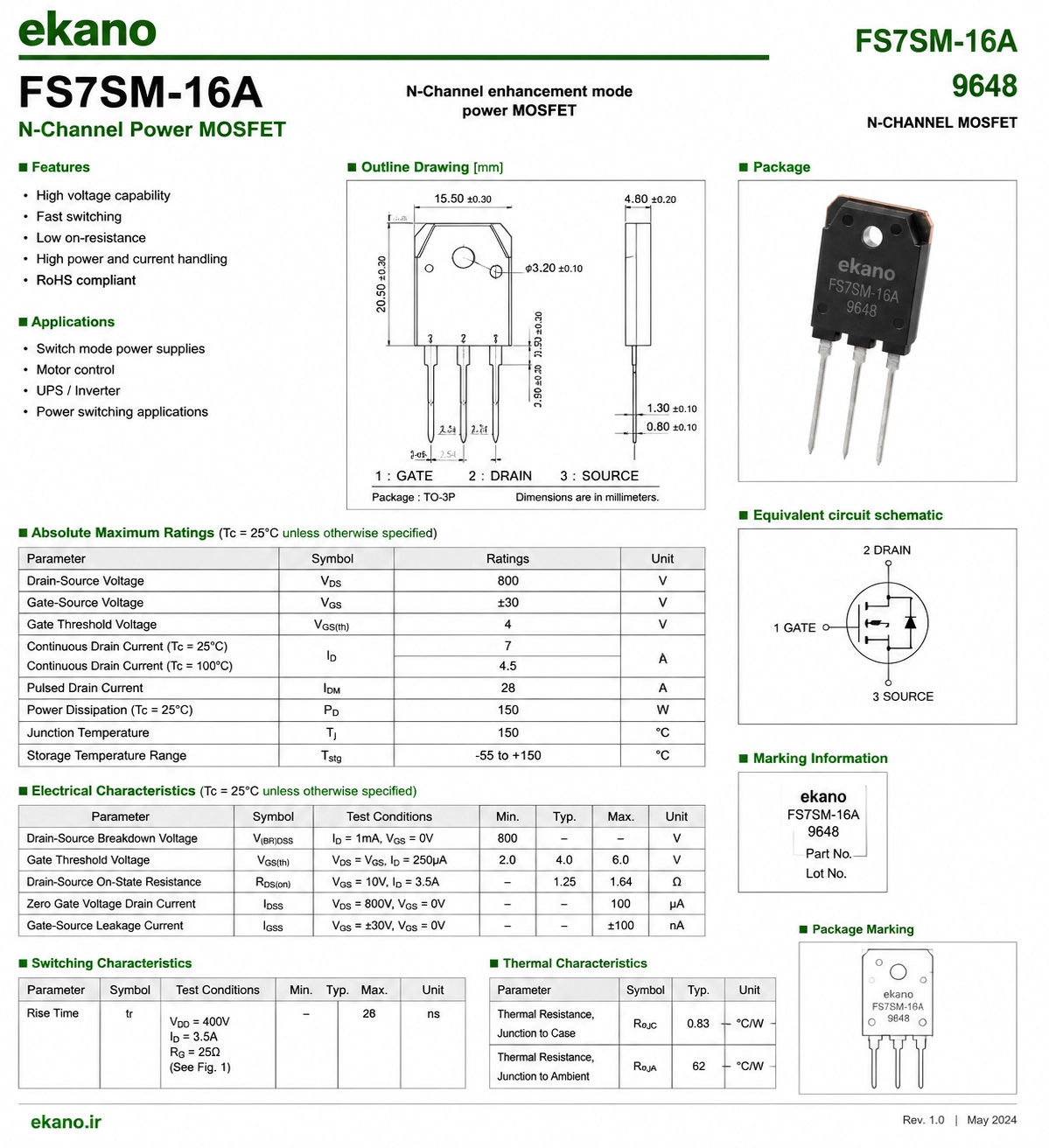

مشخصات فنی:
نوع قطعه: MOSFET
نوع کانال: N-Channel
مدل (P/N): FS7SM-16A
نوع پکیج: TO-3P
حداکثر توان دفع حرارت (Pd): 150 وات
Drain-Source (VDS) حداکثر ولتاژ: 800 ولت
Gate-Source (VGS) حداکثر ولتاژ: 30 ولت
Gate (VGS(th)) ولتاژ آستانه: 4 ولت
Drain (ID) حداکثر جریان: 7 آمپر
حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
زمان روشن شدن (tr): 28 نانوثانیه
مقاومت حالت روشن (RDS(on)): 1.64 اهم
ویژگیها:
تحمل ولتاژ بسیار بالا تا 800 ولت مناسب برای کاربردهای سوئیچینگ ولتاژ بالا
توان اتلافی 150 وات برای عملکرد پایدار در مدارهای قدرت سبک تا متوسط
جریان عبوری 7 آمپر مناسب برای منابع تغذیه و مدارهای کنترل توان
مقاومت روشن 1.64 اهم برای عملکرد در کاربردهای ولتاژ بالا با جریان محدود
سرعت سوئیچینگ مناسب با زمان Rise برابر 28 نانوثانیه
پکیج TO-3P با قابلیت نصب روی هیتسینک و دفع حرارت مناسب
حداکثر دمای پیوند 150 درجه سانتیگراد برای پایداری در شرایط کاری صنعتی
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
درایورهای ولتاژ بالا
مدارهای صنعتی ولتاژ بالا
سیستمهای UPS و تجهیزات برق اضطراری
اینورترهای سبک و مبدلهای توان
مدارهای کنترل توان و سوئیچینگ ولتاژ بالا
تجهیزات مخابراتی و صنعتی
سیستمهای انرژی و منابع تغذیه خاص با ولتاژ بالا
