توضیحات

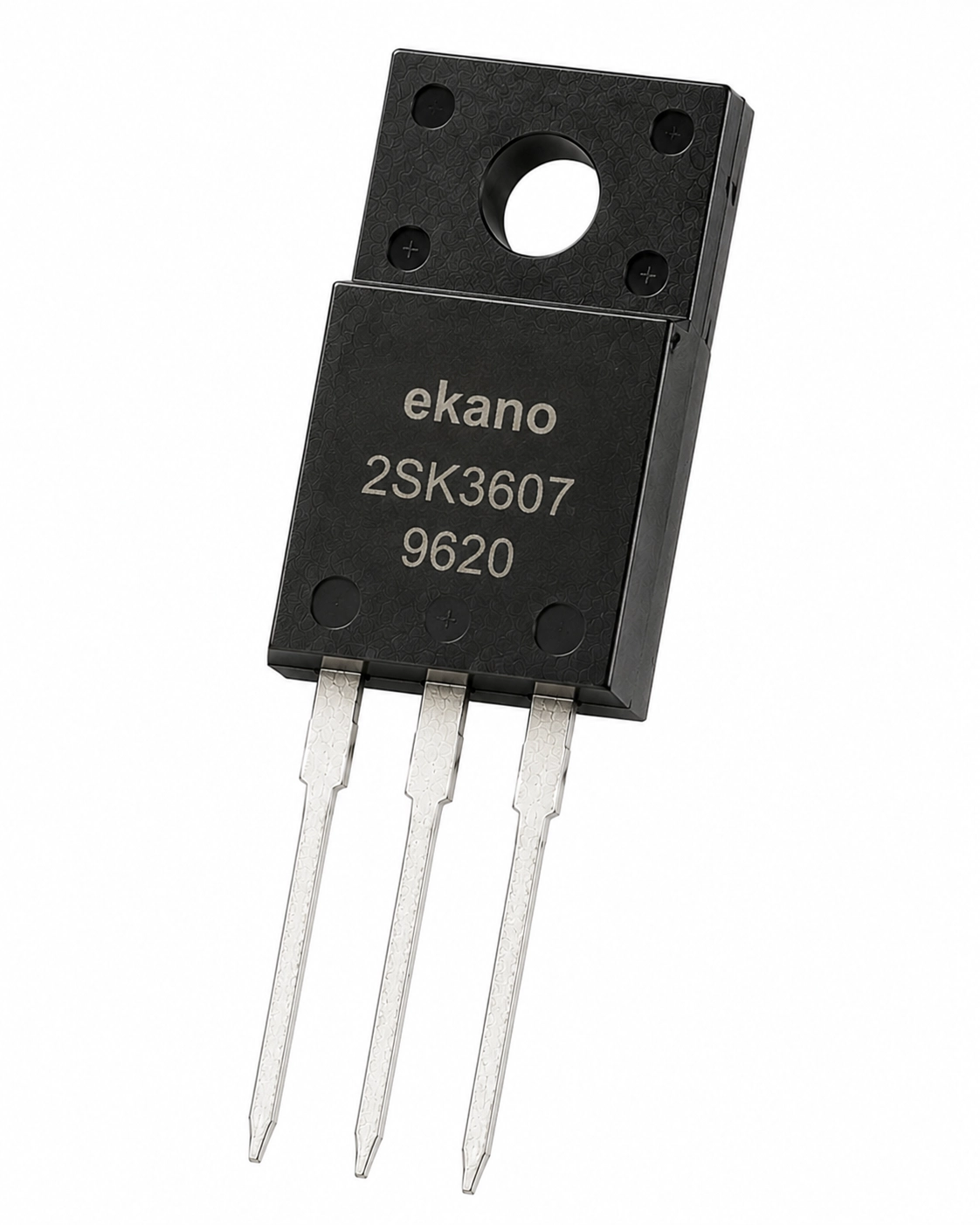

2SK3607 یک ماسفت سطح بالا، N-Channel است. این ماسفت به دلیل توانایی بالا در هدایت جریان، برای کاربردهای مختلفی مانند سوئیچ سوئیچینگ (Switching)، منابع تغذیه، و کنترل موتور مناسب است. 2SK3607 در حالت روشن (Rds(on))، اتلاف انرژی و گرمای تولیدی را به حداقل میرساند و کارایی سیستم را به شدت افزایش میدهد. این ماسفت همچنین دارای زمان پاسخگویی سریع (Rise Time) است که میتواند تا حد زیادی عملکرد سیستم را بهبود بخشد.

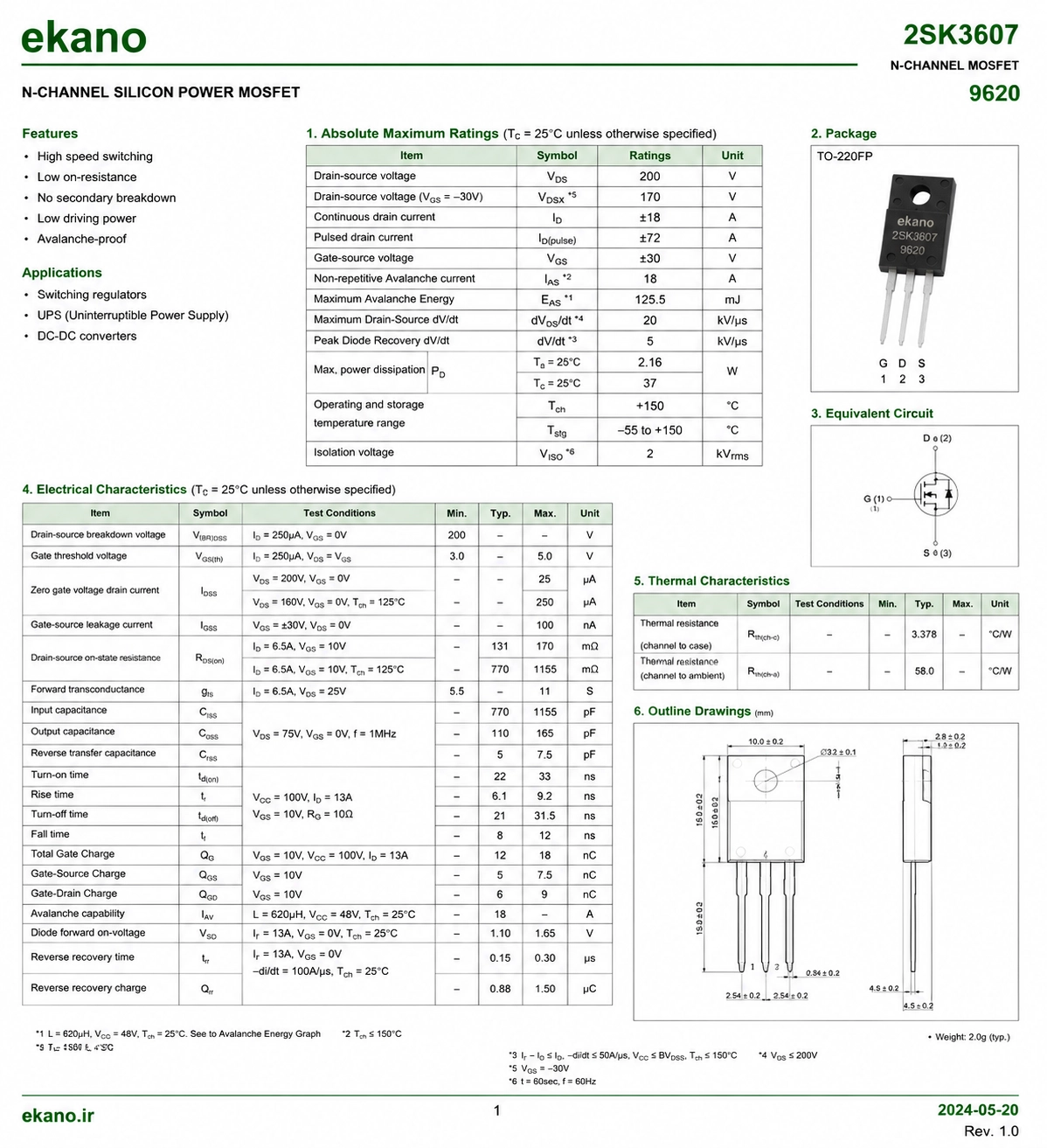

مشخصات فنی:
نوع قطعه: MOSFET – N-Channel
مدل (P/N): 2SK3607-01MR
نوع پکیج: TO-220
حداکثر توان اتلاف (Pd): 37 وات
Drain-Source (VDS) حداکثر ولتاژ: 200 ولت
Gate-Source (VGS) حداکثر ولتاژ: 30 ولت
Drain (ID) حداکثر جریان: 18 آمپر
حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
زمان روشن شدن (tr): 2.6 نانوثانیه
ظرفیت خروجی (Cd): 110 پیکوفاراد
مقاومت حالت روشن (RDS(on)): 0.17 اهم
ویژگیها:
ماسفت N-Channel با قابلیت تحمل ولتاژ تا 200 ولت مناسب برای کاربردهای سوئیچینگ و قدرت متوسط
جریان عبوری 18 آمپر مناسب برای مدارهای قدرت و بارهای نسبتاً سنگین
توان اتلافی 37 وات با نیاز به خنکسازی مناسب در کاربردهای توان بالا
سرعت سوئیچینگ بسیار بالا با زمان Rise برابر 2.6 نانوثانیه
ظرفیت خروجی 110 پیکوفاراد برای عملکرد مناسب در فرکانسهای بالا
مقاومت روشن 0.17 اهم جهت کاهش تلفات توان و افزایش راندمان مدار
پکیج TO-220 با قابلیت نصب آسان روی هیتسینک
حداکثر دمای پیوند 150 درجه سانتیگراد برای پایداری در شرایط کاری صنعتی
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
درایور موتورهای الکتریکی
مبدلهای DC-DC
مدارهای سوئیچینگ فرکانس بالا
سیستمهای UPS
مدارهای کنترل توان و تجهیزات صنعتی
اینورترهای سبک تا متوسط
مدارهای الکترونیک قدرت با سرعت سوئیچینگ بالا
