توضیحات

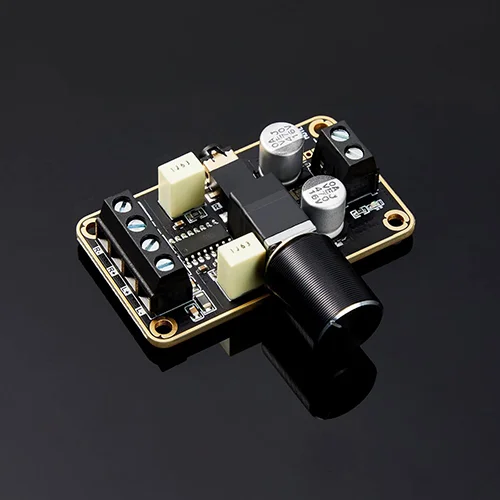

ماژول آمپلی فایر استریو 2x5W کلاس D با تراشه PAM8406، یک ماژول تقویتکننده صدای دیجیتالی کلاس D است. این تقویتکننده برای تقویت سیگنالهای صدا با توان خروجی 5 وات برای هر کانال طراحی شده است.
نوع تقویتکننده: کلاس D
مدل: LQ-AMP10W
ولتاژ کاری: 2.5V تا 5V (حداکثر 5.5V)
تراشه: PAM8406
توان خروجی:
5W در 2Ω / 5V
3W در 4Ω / 5V
1.8W در 8Ω / 5V
اعوجاج هارمونیکی کل (THD+N): کمتر از 10%
امپدانس خروجی: 2Ω تا 8Ω
کانالها: 2 کانال استریو 5 واتی
جریان استندبای: 50 میکرو آمپر
پتانسیومتر قفل شو 50 کیلو اهمی
روش تنظیم :

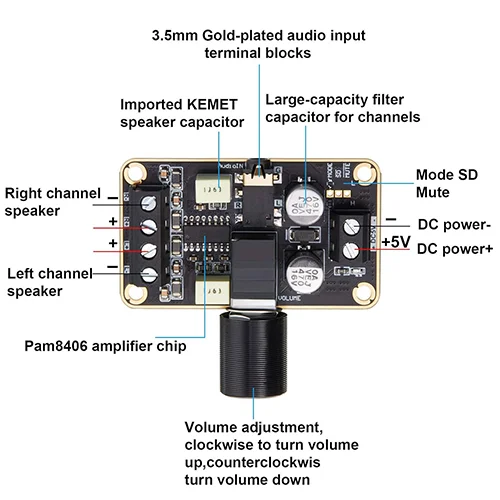

ابتدا، به ماژول تغذیه 5 ولت پایدار و قابل اعتماد وصل کنید. معمولاً دو پایه ورودی برق در ماژول وجود دارد که به منبع تغذیه وصل میشوند.یک منبع صوتی، مانند یک تلفن همراه یا پخشکننده MP3، را به سرریزهای ورودی ماژول متصل کنید. در اینجا باید اطمینان حاصل کنید که سیگنال صوتی به درستی وارد سرریزهای ورودی شده است.اتصال بلندگوها به سرریزهای خروجی ماژول را برقرار کنید. از مراعات کنید که بلندگوها به درستی با سیمهای خروجی اتصال یابند و همچنین متوجه شوید که هماهنگی امپدانس بلندگو با ماژول صورت گرفته است (به عنوان مثال، اگر مقاومت خروجی ماژول 8 اهم است، بلندگوها نیز باید 8 اهم باشند). در صورت نیاز، میتوانید با استفاده از یک مقاومت پتانسیومتر (potentiometer)، حجم صوت را تنظیم کنید. برای این کار، میتوانید مقاومت پتانسیومتر را در مسیر سیگنال بین منبع صوتی و سرریزهای ورودی ماژول قرار دهید.
