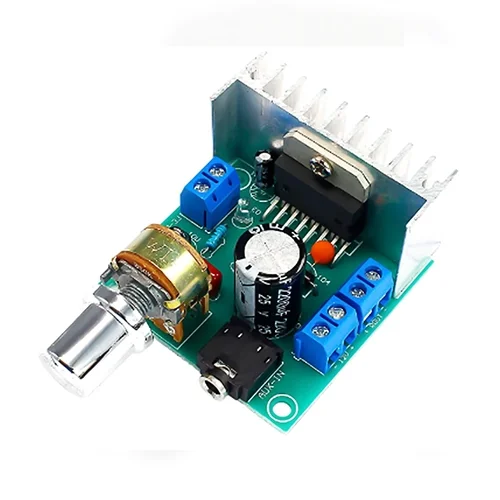

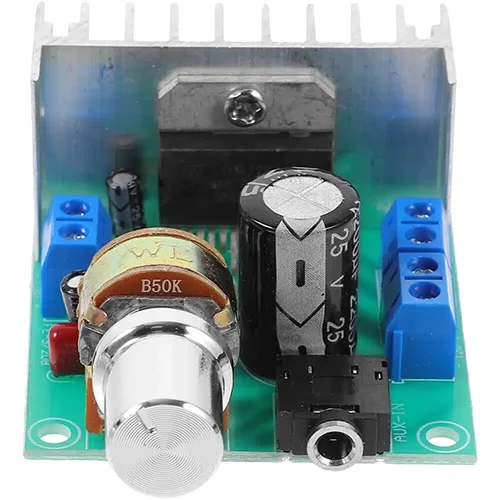

ماژول آمپلی فایر 2X30W مدل TDA7377

مشخصات ماژول آمپلی فایر مدل TDA7377 استریو 2X30W :
حداقل وحداکثر جریان مورد استفاده توسط یک کانال چیزی در حدود 1.5A الی 2.5A می باشد.
جریانی که موردنیاز برای راه اندازی کامل ماژول حدود 2 الی 5 آمپر می باشد .
بالاترین قدرت خروجی در امپدانس 4 OHM می باشد .
جریان مصرفی در حالت No Signal بین ۲۷۰ تا ۳۵۰ میلی آمپر است.
ولتاژ کاری مدار 10 ولت الی 15 ولت DC می باشد.
ورودی بصورت جک 3.5mm استاندارد می باشد .
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها .
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
ابعاد برد با هیت سینک (6.5X6X4) می باشد .

کاربردهای رایج :

این ماژول مناسب ارتقای سیستم صوتی خودرو، ساخت سیستم‌های صوتی خانگی، پروژه‌های DIY و انواع باکس‌های اسپیکر است. امکان اتصال به ماژول‌های بلوتوث صوتی نیز وجود دارد تا توان و کیفیت صدا افزایش یابد.

آمپلی فایر خودرو
تقویت سیستم صوتی ماشین
پروژه‌های صوتی خانگی
ساخت باکس صدا
ماژول اسپیکر بلوتوث
سیستم‌های صوتی پرتابل
پروژه‌های DIY صوتی
کیت‌های آموزشی صوتی
جایگزینی آمپلی فایر فابریک خودرو
راه‌اندازی اسپیکر استریو

کلاس های تقویت کننده ها
تقویت‌کننده کلاس A: ترانزیستور خروجی این تقویت‌کننده، ۳۶۰ درجه یا کل سیکل شکل موج ورودی را هدایت می‌کند.
تقویت‌کننده کلاس ‌B: هریک از دو ترانزیستور خروجی، نصف یا 180 درجه از کل سیکل شکل موج خروجی را به خروجی هدایت می‌کنند.
تقویت‌کننده کلاس AB: دو ترانزیستور خروجی، بین 180 تا 360 درجه از شکل موج ورودی را هدایت می‌کنند.
تقویت‌کنندگی یک تقویت‌کننده کلاس A (که در آن، ترانزیستور خروجی برای کل سیکل شکل موج ورودی، هدایت می‌کند) می‌تواند بالا باشد، اما بازده تبدیل از منبع DC‌ به توان خروجی AC معمولاً کم‌تر از 50 درصد است. اگر مدار تقویت‌کننده کلاس A را به گونه‌ای اصلاح کنیم که در کلاس B‌ کار کند، جریان کلکتور هر ترانزیستور 180 درجه از سیکل را به خروجی هدایت خواهد کرد. مزیت این کار این است که بازده تبدیل DC به AC به 75 درصد خواهد رسید. اما پیکربندی کلاس B، در خروجی اعوجاج ایجاد می‌کند که قابل قبول نیست.
تقویت‌کننده کلاس AB، با ترکیب ویژگی‌های بازده بالای تقویت‌کننده کلاس B و اعوجاج کم تقویت‌کننده کلاس A، مدار مناسبی برای استفاده در کاربردهای مختلف است.
تقویت‌کننده کلاس AB، ترکیبی از تقویت‌کننده‌های کلاس A و B‌ است. این تقویت‌کننده در توان‌های پایین، مانند کلاس A و در جریان‌های بالا، مانند کلاس B‌ عمل خواهد کرد. این کار، با پیش‌بایاس دو ترانزیستور در خروجی تقویت‌کننده انجام می‌شود. هر ترانزیستور، بسته به مقدار جریان خروجی و پبش‌بایاس، بین 180 تا 360 درجه از زمان هدایت خواهد کرد.
