ماژول سیگنال ژنراتور PWM سه کانال مدل HW-752 به همراه نمایشگر

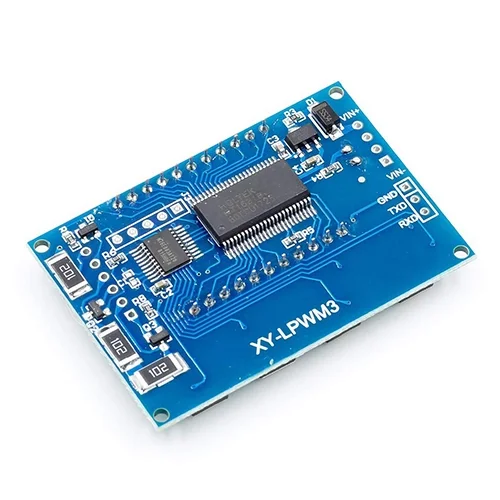

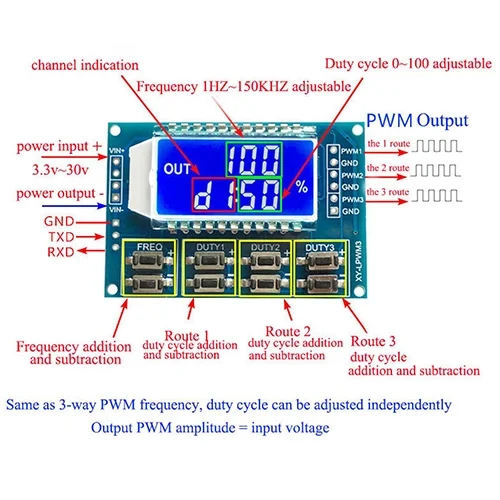

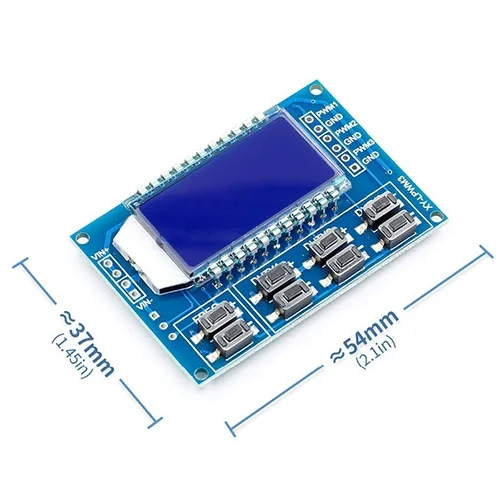

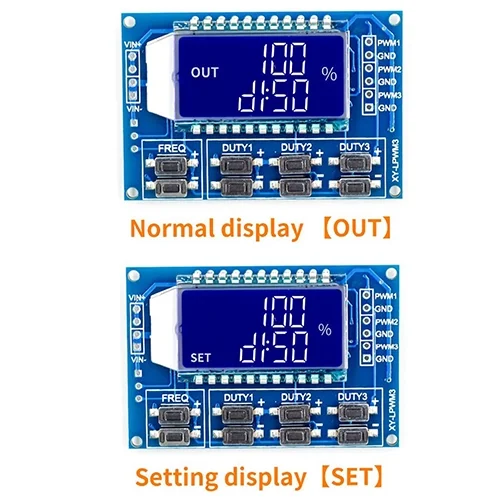

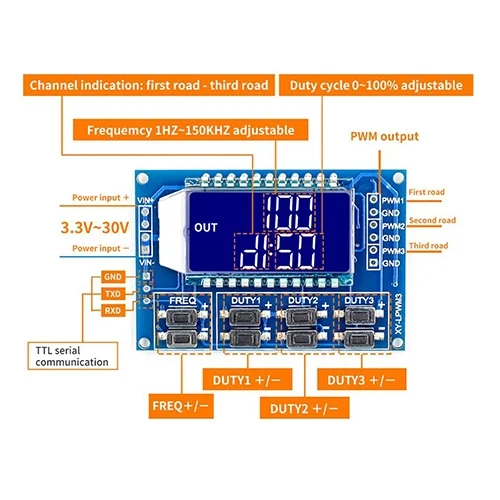

با استفاده از این ماژول می‌توانید، شکل موج مربعی مورد نظر خود را در محدوده‌ی فرکانسی 1 تا 150 کیلوهرتز، با دیوتی سایکل (Duty cycle) 0 تا 100 درصد، تولید کرده و به طور هم‌ زمان، مقدار فرکانس و دیوتی سایکل تنظیم شده را بر روی نمایشگر ال سی دی ماژول، مشاهده نمایید. وجود یک نمایشگر LCD و 8 کلید فشاری برای تنظیم مستقل فرکانس و دیوتی سایکل (Duty cycle) پالس مربعی، استفاده از این ماژول را بسیار راحت کرده‌ است. علاوه بر این، یک رابط کاربری سریال TTL شامل سه پد Rx , Tx و GND نیز بر روی این ماژول تعبیه شده، که به وسیله‌ی آن هم می‌توانید، از طریق میکروکنترلر یا آردوینو با ماژول ارتباط برقرار کرده و فرکانس و دیوتی سایکل را بر روی مقادیر دلخواه تنظیم کرده و شکل موج مربعی مورد نظر خود را دریافت نمایید.

ولتاژ ورودی ماژول HW-752 در محدوده ی 3.3 تا 30 ولت بوده، که این ولتاژ بدون هیچ افتی به خروجی منتقل شده و به عنوان دامنه پالس خروجی یا همان ماکزیمم ولتاژ پالس PWM، قرار می‌گیرد. این مولد پالس PWM، از دقت فرکانس مطلوبی در حدود 0.02 هرتز برخوردار بوده و قادر است تا جریان 5 تا 30 میلی آمپر را در خروجی به بار تحویل دهد. این ماژول، با بهره‌گیری از دقت بالا، کاربری ساده و رنج فرکانسی وسیعی که برای کاربران فراهم می کند، در موارد مختلفی مانند کنترل تعداد دور موتور، کنترل میزان روشنایی، تولید پالس مربعی برای میکروکنترلر و … به کار می‌رود.

مشخصات فنی:
ولتاژ کاری : 3.3 تا 30 ولت
جریان خروجی : 5 تا 30 میلی آمپر
رنج فرکانس تولیدی : 1 هرتز تا 150 کیلو هرتز
رنج دما کاری : 20- تا 70 درجه سانتی گراد
