توضیحات
ماژول آمپلیفایر استریو PAM8403 یک تقویتکننده صوتی دو کانال (استریو) کلاس D است که برای درایو اسپیکرهای کوچک و کمتوان ایدهآل است. با استفاده از تراشه PAM8403، این ماژول می تواند بازدهی 90-95 درصدی را ارائه دهد و اتلاف توان در خروجی را به حداقل میرساند. به لطف طراحی کوچک تراشه، نیازی به هیتسینک اضافی ندارد و این ماژول را برای پروژههای با ابعاد محدود مناسب میسازد.
مشخصات فنی:
نوع محصول: ماژول آمپلیفایر صوتی کلاس D
تراشه: PAM8403
دامنه ولتاژ تغذیه: 2.5 تا 5.5 ولت DC
تعداد کانال خروجی: 2 کانال (استریو)
توان خروجی هر کانال: 3 وات
امپدانس بلندگو: 4 اهم
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد

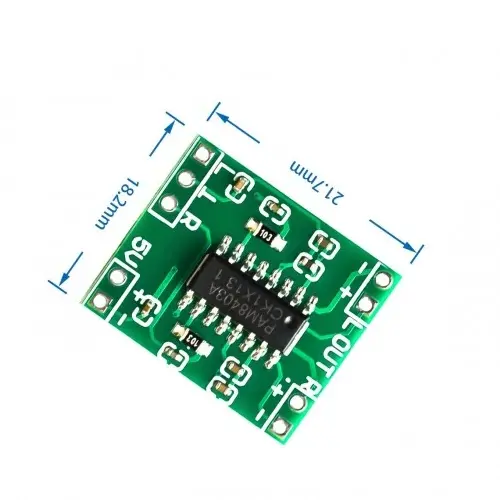

ابعاد: 22 × 18 میلیمتر
وزن: 0.78 گرم
ویژگیها:
استفاده از تراشه کممصرف و باکیفیت PAM8403
تقویتکننده صوتی کلاس D با راندمان بالا و تولید حرارت بسیار کم
توان خروجی 3 وات برای هر کانال
عدم نیاز به هیتسینک در شرایط استفاده عادی
کیفیت صدای شفاف با اعوجاج پایین
مصرف انرژی پایین، مناسب برای تجهیزات قابل حمل
دارای حفاظت در برابر افزایش دما، اضافهجریان و اتصال کوتاه

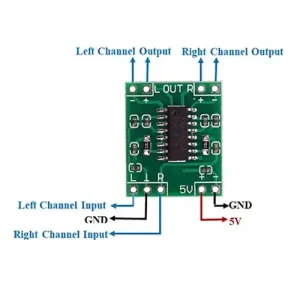

راهاندازی آسان با تغذیه 2.5 تا 5.5 ولت
کاربردها:
اسپیکرهای بلوتوث
مینی آمپلیفایرهای استریو
پروژههای DIY
پروژههای آموزشی و تحقیقاتی
سیستمهای صوتی قابل حمل
پخشکنندههای صوتی کوچک
رباتیک و تجهیزات الکترونیکی صوتی
تقویت صدای ماژولهای MP3 و بلوتوث
نکات مهم:
برای دستیابی به کمترین میزان نویز، از کابل شیلددار در ورودی صدا استفاده کنید.
برای بهترین عملکرد، از منبع تغذیه 5 ولت پایدار و کمنویز استفاده شود.
این ماژول برای راهاندازی بلندگوهای 4 اهم با توان حداکثر 3 وات در هر کانال طراحی شده است.
مزایا:
ابعاد کوچک و وزن بسیار کم
راندمان بالا و مصرف انرژی پایین
کیفیت صدای مناسب با اعوجاج کم
بدون نیاز به هیتسینک
مناسب برای انواع پروژههای صوتی، آموزشی و قابل حمل
