توضیحات
ماژول Optocoupler بر پایه فرستنده و گیرنده مادونقرمز (IR) طراحی شده و بهصورت شیاردار عمل میکند. با قرار گرفتن جسم یا دیسک سوراخدار بین فرستنده و گیرنده، پرتو مادونقرمز قطع شده و سیگنال دیجیتال در خروجی ایجاد میشود. از این ویژگی میتوان برای شمارش پالس، تشخیص موقعیت، اندازهگیری سرعت و تعداد دور موتور استفاده کرد.

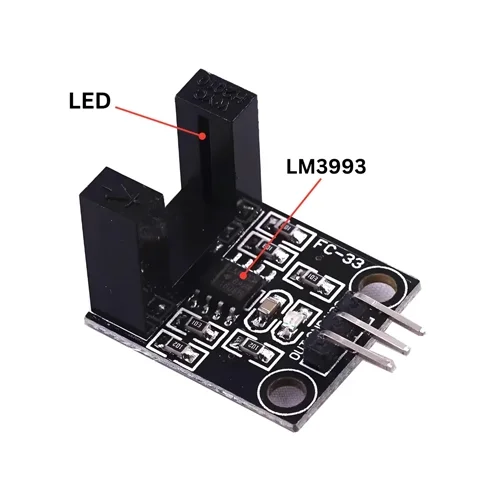

این ماژول معمولاً دارای مقایسهکننده داخلی و پتانسیومتر تنظیم حساسیت است که امکان تنظیم دقیق آستانه تشخیص را فراهم میکند. وجود LED نشانگر وضعیت، عیبیابی و تست عملکرد را بسیار ساده میکند. FC-33 بهراحتی با انواع میکروکنترلرها مانند آردوینو سازگار بوده و در پروژههای آموزشی، رباتیک و اتوماسیون سبک کاربرد گستردهای دارد.
مشخصات فنی
مدل: FC-33
نوع سنسور: اپتوکانتر / اپتوکوپلر شیاردار
نوع خروجی: دیجیتال (HIGH / LOW)
ولتاژ کاری: 3.3 تا 5 ولت DC

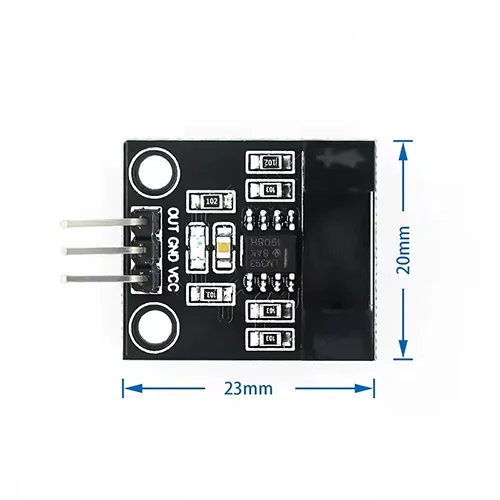

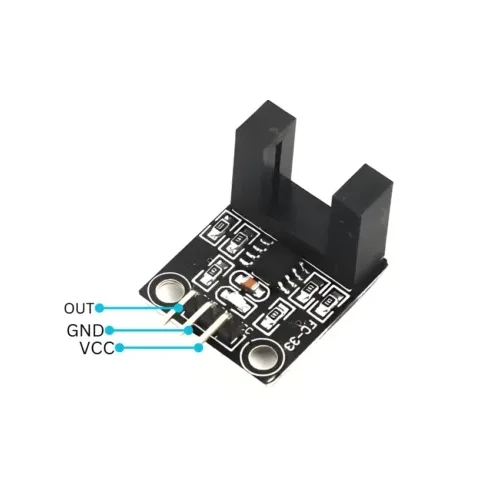

رابط اتصال: پایههای VCC، GND، OUT
تنظیم حساسیت: دارد (پتانسیومتر روی برد)
LED نشانگر: دارد
طول موج مادونقرمز: حدود 940 نانومتر
کاربرد: شمارش دور، تشخیص عبور جسم، اندازهگیری سرعت، انکودر ساده
سازگار با: Arduino، AVR، PIC، ARM
کاربری: آموزشی، رباتیک، پروژههای DIY
