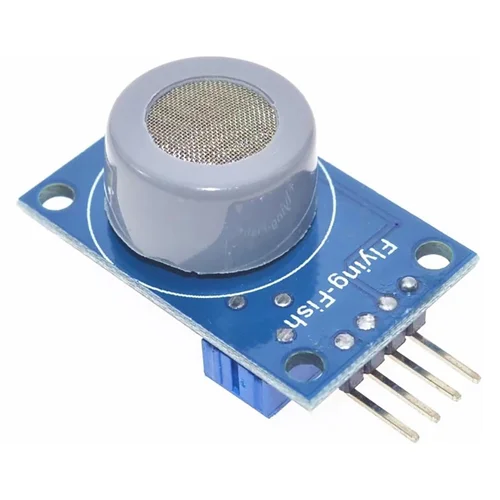

ماژول سنسور تشخیص مونوکسید کربن MQ-7

ماژول سنسور MQ-7 یک دستگاه بسیار حساس است که برای تشخیص گازهای مونوکسید کربن (CO)، ایزوبوتان و پروپان طراحی شده است. این ماژول حساسیت بسیار خوبی به طیف وسیعی از گازهای قابل احتراق ارائه می‌دهد و امکان تشخیص مؤثر گاز را در محیط‌های مختلف فراهم می‌کند. با زمان پاسخ سریع، سنسور می‌تواند به سرعت به تغییرات غلظت گاز واکنش نشان دهد. این ماژول دارای چهار سوراخ پیچ است که امکان قرارگیری و نصب آسان را فراهم می‌کند. این طراحی مناسب، ادغام آن را در سیستم‌ها یا تنظیمات مختلف تسهیل می‌کند. علاوه بر این، ماژول سنسور دارای طول عمر طولانی و در عین حال مقرون به صرفه است و آن را به انتخابی مطمئن برای کاربردهای سنجش گاز در درازمدت تبدیل می‌کند. به لطف مدار درایو ساده آن، عملکرد ماژول سنسور MQ-7 ساده است.این ماژول برای کار به حداقل اجزای خارجی نیاز دارد و فرآیند راه‌اندازی را ساده می‌کند. این ماژول از هر دو حالت خروجی دیجیتال و آنالوگ پشتیبانی می‌کند و انعطاف‌پذیری در نحوه استفاده از داده‌های حسگر را ارائه می‌دهد. با استفاده از پتانسیومتر داخلی، می‌توانید حساسیت پین خروجی دیجیتال را برای تنظیم دقیق پاسخ حسگر تنظیم کنید. ماژول حسگر MQ-7 با محدوده تشخیص گسترده از 10 تا 10000 قسمت در میلیون (ppm) و مدت زمان پیش‌گرمایش 20 ثانیه، اندازه‌گیری‌های دقیق و به موقع غلظت گاز را ارائه می‌دهد. تطبیق‌پذیری، قابلیت اطمینان و سهولت استفاده، آن را به انتخابی مناسب برای کاربردهای مختلف، از جمله تشخیص نشت گاز، نظارت بر کیفیت هوا و سیستم‌های ایمنی تبدیل کرده است.

ویژگی‌های ماژول حسگر مونوکسید کربن MQ-7:

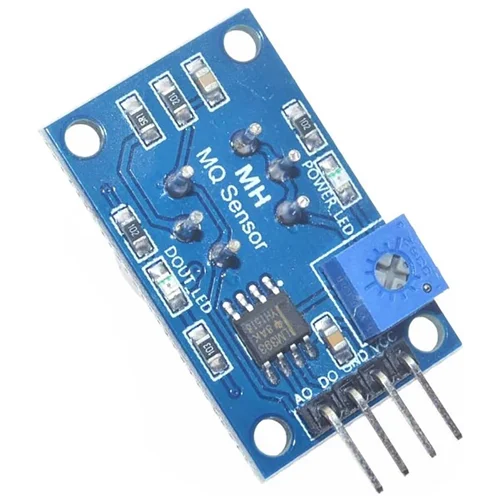

– تراشه اصلی: حسگر CO و مقایسه‌گر LM393 MQ-7
– ولتاژ کاری: 5 ولت
– جریان: 150 میلی‌آمپر
– خروجی دیجیتال: TTL 0/1
– خروجی آنالوگ: مقدار سنجش ولتاژ آنالوگ
– غلظت تشخیص: 10ppm-1000ppm مونوکسید کربن
– حساسیت قابل تنظیم با پتانسیومتر

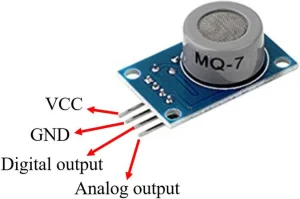

درگاه ها :

1- Vcc : این پین ماژول را تغذیه می‌کند، معمولاً ولتاژ کاری +5 ولت است.

2- Ground : برای اتصال ماژول به زمین سیستم استفاده می‌شود.

3- Digital Out : همچنین می‌توانید با تنظیم مقدار آستانه با استفاده از پتانسیومتر، از این سنسور برای دریافت خروجی دیجیتال از این پین استفاده کنید.

4- Analog Out : این پین ولتاژ آنالوگ 0-5 ولت را بر اساس شدت گاز تولید می‌کند.
