توضیحات

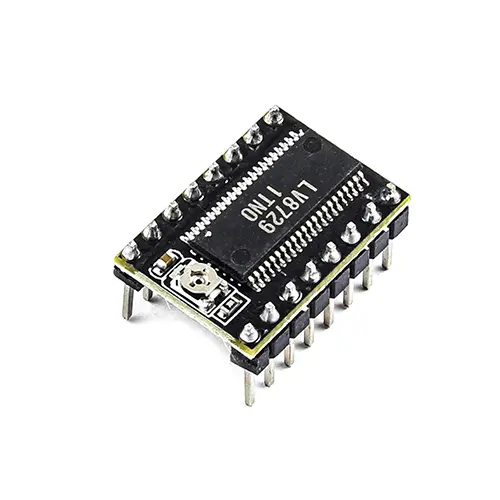

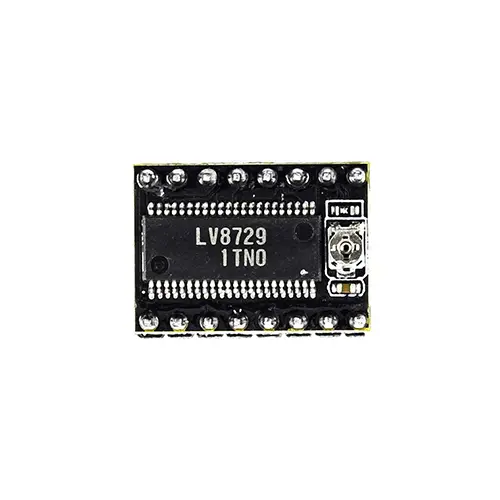

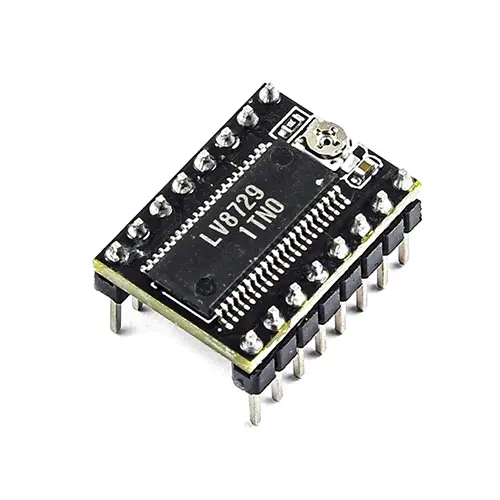

ماژول LV8729 یک درایور حرفهای برای راهاندازی موتورهای استپر دو فاز است که با پشتیبانی از میکرواستپ تا 1/128، حرکت بسیار نرم، دقیق و کمصدا را فراهم میکند. این درایور به دلیل دقت بالا، مصرف بهینه و قابلیت راهاندازی انواع استپر موتور، گزینهای مناسب برای پرینترهای سهبعدی، دستگاههای CNC، لیزر، حکاکی و پروژههای رباتیک پیشرفته محسوب میشود.
مشخصات فنی:
نوع محصول: ماژول درایور استپر موتور
مدل: LV8729
نوع درایور: درایور استپر موتور دو قطبی با کنترل جریان PWM
تراشه اصلی: LV8729
ولتاژ کاری: 6 تا 36 ولت DC
ولتاژ پیشنهادی: 12 ولت DC
جریان خروجی: 0.8 آمپر (پیشفرض)
حداکثر جریان خروجی: 1.5 آمپر
نوع موتور قابل پشتیبانی: استپر موتور دو فاز (Bipolar)
رزولوشن میکرواستپ: گام کامل، 1/2، 1/4، 1/8، 1/16، 1/32، 1/64 و 1/128 استپ
نوع کنترل: PWM
ورودی کنترل: CLK

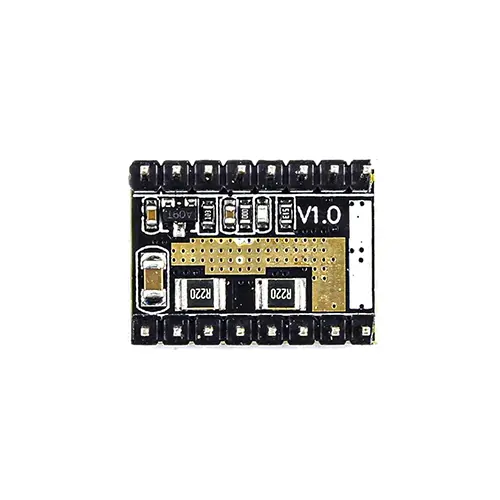

مقاومت حسگر جریان: 0.10 اهم
نوع برد: PCB چهار لایه

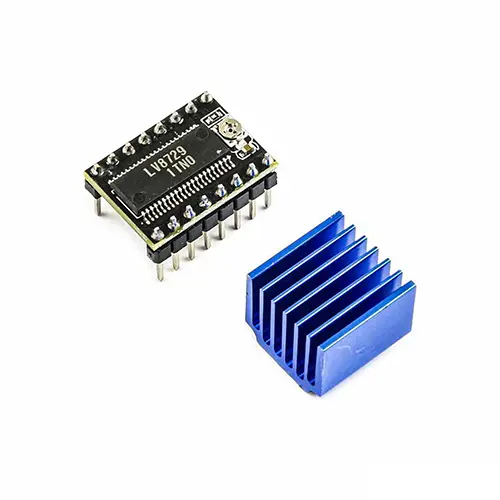

سیستم خنککننده: هیتسینک آلومینیومی
ویژگیها:
پشتیبانی از میکرواستپ تا 1/128 برای حرکت بسیار نرم و دقیق
کنترل جریان PWM با راندمان بالا
صدای بسیار کم هنگام حرکت موتور
دارای هیتسینک برای دفع بهتر حرارت
قابلیت تنظیم جریان موتور
سازگار با اکثر کنترلرهای پرینتر سهبعدی و CNC
طراحی چهار لایه جهت کاهش نویز و افزایش پایداری
مصرف انرژی بهینه
کاربردها:
پرینترهای سهبعدی (3D Printer)
دستگاههای CNC
دستگاههای لیزر و حکاکی
استپر موتورهای صنعتی
رباتیک
ماشینآلات اتوماسیون
پروژههای آردوینو و میکروکنترلر
سیستمهای کنترل موقعیت
ماشینهای برش
پروژههای DIY
مزایا:
حرکت بسیار روان و بدون لرزش موتور
دقت بالا در کنترل موقعیت
کاهش نویز و صدای موتور
ابعاد کوچک و نصب آسان
مناسب برای پروژههای حرفهای و صنعتی
سازگاری با انواع بردهای کنترل حرکت
نکته:
پیش از راهاندازی، جریان خروجی درایور را متناسب با مشخصات استپر موتور تنظیم کنید. استفاده از تهویه مناسب و نصب صحیح هیتسینک در کاربردهای با جریان بالا، باعث افزایش پایداری و طول عمر درایور خواهد شد.
