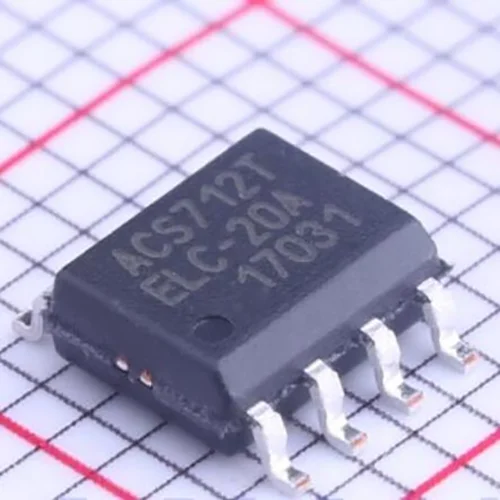

سنسور جریان ACS712TELC 20A

سنسور ACS712TELC-20A از محصولات شرکت Allegro MicroSystems بوده و برای اندازه‌گیری جریان الکتریکی بدون نیاز به مقاومت شنت طراحی شده است. این سنسور با استفاده از اثر هال میدان مغناطیسی ایجادشده توسط جریان عبوری را تشخیص می‌دهد و آن را به یک ولتاژ آنالوگ خطی تبدیل می‌کند.

یکی از ویژگی‌های مهم ACS712، ایزولاسیون الکتریکی بین بخش قدرت و بخش اندازه‌گیری است که باعث افزایش ایمنی مدار و کاهش نویز می‌شود. خروجی سنسور در حالت بدون جریان برابر با نصف ولتاژ تغذیه (VCC/2) است و با افزایش یا کاهش جریان، ولتاژ خروجی به‌صورت خطی تغییر می‌کند.

این سنسور به‌طور گسترده در پروژه‌های Arduino، ESP32، STM32، منابع تغذیه، کنترل موتور و سیستم‌های پایش انرژی استفاده می‌شود.

⚙️ مشخصات فنی ACS712-20A

• 🔌 محدوده اندازه‌گیری جریان: ±20A

• ⚡ نوع جریان: AC و DC

• 🔋 ولتاژ تغذیه: 4.5 تا 5.5 ولت (معمولاً 5V)

• 📤 نوع خروجی: آنالوگ

• 📐 حساسیت: حدود 100 mV/A

• 🎯 ولتاژ خروجی بدون جریان: VCC / 2 (حدود 2.5V)

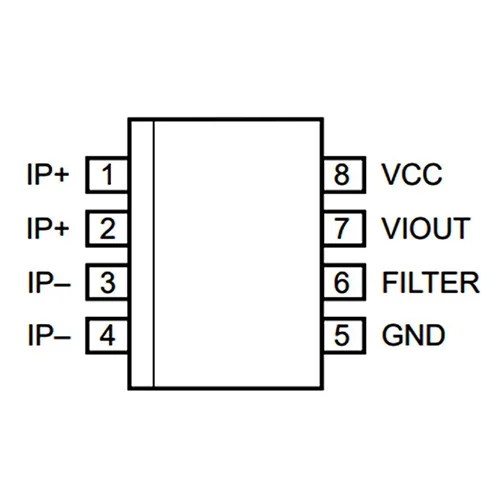

• 📦 پکیج آی‌سی: SOIC-8

• 🌡️ محدوده دمای کاری: ‎-40 تا +85 درجه سانتی‌گراد

• 🛡️ ایزولاسیون الکتریکی: دارد

• 📏 دقت: حدود ±1.5٪ در دمای اتاق

•
•

🛠️ کاربردها

• اندازه‌گیری جریان مصرفی تجهیزات

• حفاظت اضافه‌جریان

• کنترل و مانیتورینگ موتور

• پروژه‌های آموزشی و صنعتی

• سیستم‌های اندازه‌گیری توان و انرژی
