توضیحات

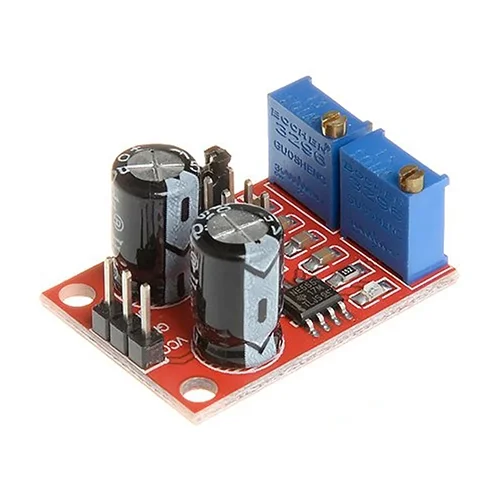

ماژول مولد پالس NE555 بر پایه آیسی تایمر معروف 555 طراحی شده. این ماژول قادر است سیگنال مربعی پیوسته با فرکانس و دیوتیسیکل قابل تنظیم تولید کند. تنظیمات معمولاً توسط پتانسیومتر انجام میشود و کاربر میتواند بهراحتی فرکانس خروجی را متناسب با نیاز پروژه تغییر دهد.
ولتاژ خروجی پالس تقریباً برابر با ولتاژ تغذیه ماژول است و بسته به مقادیر مقاومتها و خازن تایمینگ، محدوده فرکانس میتواند از چند هرتز تا چند صد کیلوهرتز تغییر کند. سادگی راهاندازی، قیمت مناسب و پایداری عملکرد باعث شده این ماژول گزینهای ایدهآل برای دانشجویان، هنرجویان و علاقهمندان الکترونیک باشد.
مشخصات فنی
آیسی اصلی: NE555
ولتاژ تغذیه: 5 تا 15 ولت DC
نوع سیگنال خروجی: موج مربعی
فرکانس خروجی: قابل تنظیم (بسته به مقادیر قطعات، معمولاً از چند هرتز تا چند صد کیلوهرتز)
دیوتیسیکل: قابل تنظیم (تقریباً 5٪ تا 95٪)
سطح ولتاژ خروجی: نزدیک به ولتاژ تغذیه

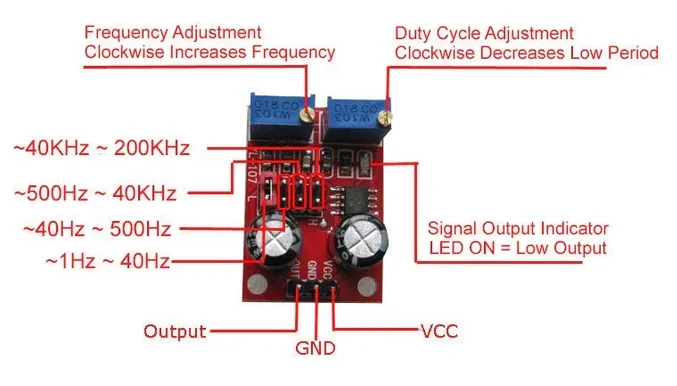

روش تنظیم: پتانسیومتر روی برد
حالت کاری: Astable
کاربرد: تولید PWM، کلاک، تست مدار، کنترل سرعت موتور، پروژههای آموزشی
ابعاد: کوچک و مناسب نصب روی بردبرد یا پروژههای DIY
کاربردها:
تولید سیگنال کلاک
کنترل سرعت موتور DC
راهاندازی LED چشمکزن
تولید PWM ساده
پروژههای آموزشی و آزمایشگاهی
ویژگیها:
مبتنی بر آیسی NE555
فرکانس و دیوتیسیکل قابل تنظیم
راهاندازی آسان
مناسب پروژههای DIY و آموزشی
