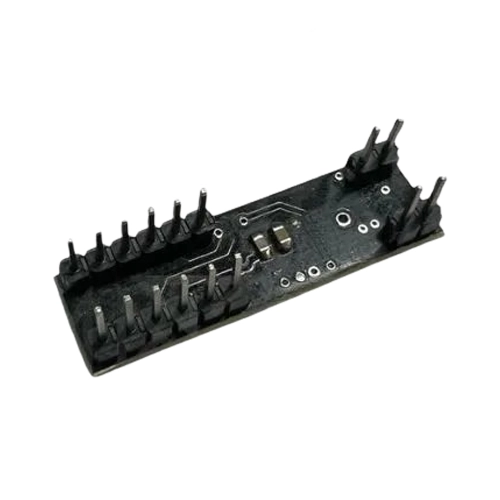

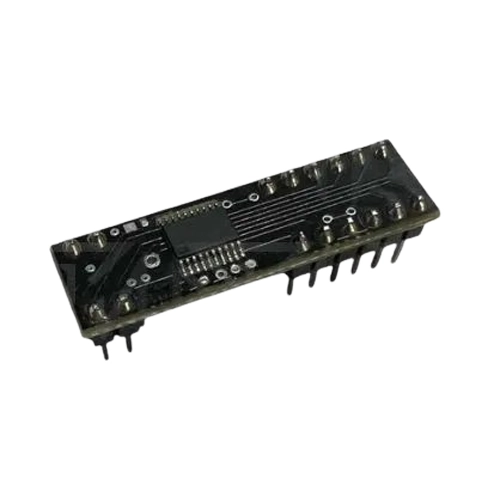

ماژول میکروکنترلر DIP-28 | HT48R50A-1

کد محصول: 11345
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ماژول HT48R50A-1 بر پایه یک میکروکنترلر 8 بیتی با حافظه برنامه 4096×15 بیت و حداکثر 35 خط I/O ساخته شده است. این ماژول برای بردهای کنترلی، تجهیزات الکترونیکی، پنل‌های فرمان و مدارهای ورودی/خروجی کاربرد دارد.

9,050,000 ریال

موجود در انبار

این ماژول بر پایه آی‌سی میکروکنترلر HT48R50A-1  برای استفاده در مدارهای کنترلی، ورودی/خروجی دیجیتال، تجهیزات الکترونیکی و پروژه‌های مبتنی بر میکروکنترلر کاربرد دارد. هسته اصلی این ماژول یک میکروکنترلر 8 بیتی با معماری RISC است که با تعداد خطوط I/O مناسب، تایمرهای داخلی و قابلیت‌های کنترلی مختلف، برای بردهای فرمان، پنل‌های کنترلی و تجهیزات الکترونیکی گزینه‌ای مناسب محسوب می‌شود.

دیتاشیت

مشخصات فنی:

نوع قطعه: ماژول میکروکنترلر

آی‌سی اصلی: HT48R50A-1

نوع میکروکنترلر: I/O Type 8-Bit MCU

معماری پردازنده: 8-Bit RISC

نوع حافظه برنامه: OTP ROM

حافظه برنامه: 4096×15 بیت

حافظه داده (RAM): 160×8 بیت

حداکثر خطوط ورودی/خروجی: 35 خط

نوع پکیج آی‌سی: DIP-28 / SKDIP-28

تعداد پایه آی‌سی: 28

نوع نصب آی‌سی: Through Hole

حداکثر فرکانس کاری: 8 مگاهرتز

ولتاژ کاری در فرکانس 4MHz: 2.2 تا 5.5 ولت

ولتاژ کاری در فرکانس 8MHz: 3.3 تا 5.5 ولت

تایمر 8 بیتی: دارد

تایمر 16 بیتی: دارد

Watchdog Timer: دارد

اسیلاتور RC داخلی: دارد

پشتیبانی از کریستال خارجی: دارد

پشتیبانی از اسیلاتور RC خارجی: دارد

قابلیت Low Voltage Reset: دارد

قابلیت HALT: دارد

قابلیت Wake-up: دارد

قابلیت Buzzer Driver: دارد

ویژگی‌ها:

مبتنی بر میکروکنترلر 8 بیتی Holtek مدل HT48R50A-1

مناسب برای طراحی و تعمیر مدارهای کنترلی

دارای معماری RISC برای اجرای سریع و پایدار دستورها

حافظه برنامه داخلی مناسب برای برنامه‌های کنترلی سبک

دارای خطوط ورودی/خروجی متعدد برای اتصال به کلید، سنسور، LED و مدارهای جانبی

مجهز به تایمرهای داخلی برای زمان‌بندی و کنترل رویدادها

دارای Watchdog Timer برای افزایش پایداری عملکرد مدار

پشتیبانی از اسیلاتور داخلی و خارجی برای انعطاف در طراحی

دارای قابلیت HALT و Wake-up جهت کاهش مصرف توان

مناسب برای بردهای کنترلی، پنل‌های فرمان و تجهیزات الکترونیکی

قابل استفاده در تعمیرات بردهای قدیمی و مدارهای سازگار

کاربردها:

بردهای کنترلی

پنل‌های فرمان

لوازم الکترونیکی مصرفی

تجهیزات صنعتی سبک

مدارهای ورودی و خروجی دیجیتال

کنترل کلیدها و سنسورها

مدارهای تایمر و شمارنده

تجهیزات صوتی و تصویری قدیمی

پروژه‌های آموزشی میکروکنترلر

تعمیر و جایگزینی در بردهای سازگار
