مقاومت SMD 1206 4.7K

کد محصول: 2720
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

مقاومت SMD 1206 4.7 کیلواهم

برای محدود کردن جریان، تقسیم ولتاژ و بایاس قطعات در مدارهای آنالوگ و دیجیتال به کار می‌رود.

تعداددرصدقیمت با تخفیف
502%5,680 ریال
1003%5,630 ریال
5005%5,510 ریال

5,800 ریال

موجود در انبار

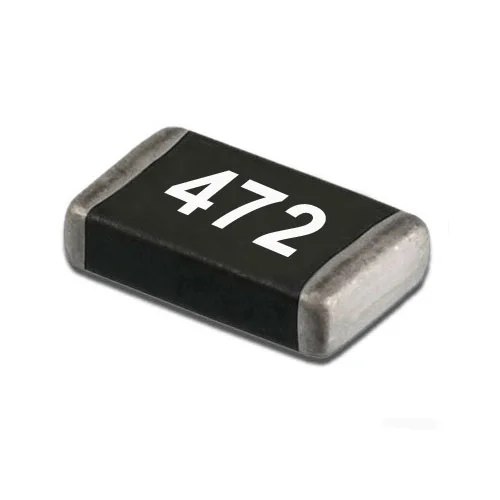

این قطعه یک مقاومت SMD با مقدار 4.7 کیلو اهم در پکیج 1206 است که کد 472 روی بدنه‌ی آن چاپ شده است. مقاومت‌های 1206 برای مونتاژ دستی و ماشینی روی بردهای نصب سطحی مناسب‌اند و در تعمیرات بردهای الکترونیکی هم زیاد استفاده می‌شوند.

  • مقدار4.7KΩ
  • پکیج1206
  • کد472
  • نصبSMD

مشخصات مقاومت SMD 4.7K

پارامترمقدارشرایط
مقدار4.7KΩطبق مشخصات کالا
پکیج1206طبق مشخصات کالا
کد472طبق مشخصات کالا
نصبSMDطبق مشخصات کالا

کاربردهای مقاومت SMD 4.7K

  • مقاومت Pull-up خطوط SDA و SCL باس I2C.
  • Pull-up و Pull-down ورودی‌های دیجیتال.
  • تقسیم ولتاژ و بایاس در مدارهای آنالوگ.

سوالات متداول درباره‌ی مقاومت SMD 4.7K

کد 472 روی مقاومت SMD یعنی چه؟

در کد سه‌رقمی، دو رقم اول عدد و رقم سوم تعداد صفرهاست: 47 و دو صفر، یعنی 4700 اهم یا 4.7 کیلو اهم.

پکیج 1206 چه ابعادی دارد؟

نام 1206 از ابعاد اینچی 0.12 × 0.06 اینچ گرفته شده که تقریباً 3.2 × 1.6 میلی‌متر است. برای لحیم‌کاری دستی از پکیج‌های کوچک‌تر مثل 0603 راحت‌تر است.

مقاومت 4.7K به‌عنوان Pull-up چه جریانی مصرف می‌کند؟

وقتی خط به زمین کشیده شود، جریان در 5 ولت حدود 1.06 میلی‌آمپر و در 3.3 ولت حدود 0.7 میلی‌آمپر است. مقدار 4.7K یکی از انتخاب‌های رایج برای Pull-up خطوط باس I2C است.

آیا می‌توان مقاومت SMD را با هویه‌ی معمولی لحیم کرد؟

بله. ابتدا یک پد را قلع‌اندود کنید، مقاومت را با پنس نگه دارید و آن طرف را لحیم کنید، سپس طرف دوم را لحیم کنید.

محصولات و مطالب مرتبط

وزن0.02 گرم
