کریستال اسیلاتور SMD 5×7 | 10MHz

کد محصول: 6017
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

کریستال اسیلاتور 10MHz SMD با پکیج DXO-57 یک راهکار کامل و آماده برای تولید سیگنال ساعت دقیق است. این اسیلاتور SMD با فرکانس 10 مگاهرتز، ولتاژ تغذیه 3.3 ولت و پایداری فرکانسی بالا، برای کاربردهای متنوع در سیستم‌های الکترونیکی ایده‌آل است.

1,209,300 ریال

موجود در انبار

دانلود دیتاشیت PDF

کریستال اسیلاتور SMD 5×7 | 10MHz یک کریستال (یا اسیلاتور) برای تولید فرکانس دقیق و پایدار در مدارهای دیجیتال است. طبق مشخصات کالا، پکیج آن SMD 5×7 میلی‌متر و ابعاد آن 7 × 5.08 × 1.8 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجSMD 5×7 میلی‌متر
  • ابعاد7 × 5.08 × 1.8 میلی‌متر
  • فرکانس خروجی10 مگاهرتز (10.000MHz)
  • نوع خروجیHCMOS

مشخصات کریستال اسیلاتور SMD 5×7 | 10MHz

پارامترمقدارشرایط
نام محصولکریستال اسیلاتور SMD 5×7 | 10MHzطبق مشخصات کالا
فرکانس خروجی10 مگاهرتز (10.000MHz)طبق مشخصات کالا
نوع قطعهکریستال اسیلاتور (Crystal Clock Oscillator)طبق مشخصات کالا
نوع خروجیHCMOSطبق مشخصات کالا
ولتاژ تغذیه3.3 ولتطبق مشخصات کالا
پکیجSMD 5×7 میلی‌مترطبق مشخصات کالا

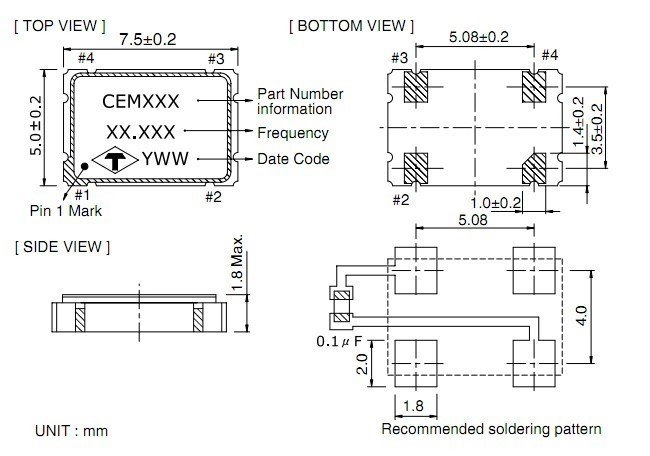

ابعاد7 × 5.08 × 1.8 میلی‌مترطبق مشخصات کالا
حداکثر زمان راه‌اندازی (Start-up Time)5 میلی‌ثانیهطبق مشخصات کالا
حداکثر تقارن سیگنال (Symmetry)60٪طبق مشخصات کالا
حداکثر جیتر تناوب (Period Jitter RMS)3.2 پیکوثانیهطبق مشخصات کالا
نوع آب‌بندیSeam Sealed (آب‌بندی فلزی با قابلیت اطمینان بالا)طبق مشخصات کالا
مناسب برای لحیم‌کاری Reflowبلهطبق مشخصات کالا

کاربردهای کریستال اسیلاتور SMD 5×7 | 10MHz

  • تولید کلاک میکروکنترلر و پردازنده.
  • مدارهای مخابراتی و تایمر دقیق.
  • جایگزینی کریستال معیوب در تعمیرات.
دیتاشیت 10MHzمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی کریستال اسیلاتور SMD 5×7 | 10MHz

کریستال را چطور به میکروکنترلر وصل کنم؟

کریستال دوپایه بین پایه‌های نوسان‌ساز میکروکنترلر قرار می‌گیرد و از هر پایه یک خازن کوچک به زمین وصل می‌شود؛ اسیلاتورهای چهارپایه خودشان خروجی کلاک می‌دهند.

آیا جهت نصب کریستال مهم است؟

کریستال دوپایه جهت ندارد؛ در اسیلاتورهای چندپایه ترتیب پایه‌ها مهم است و باید رعایت شود.

فرکانس را چطور انتخاب کنم؟

فرکانس باید با فرکانس مورد انتظار نرم‌افزار و حداکثر مجاز میکروکنترلر هماهنگ باشد.

محصولات و مطالب مرتبط

وزن0.2 گرم
