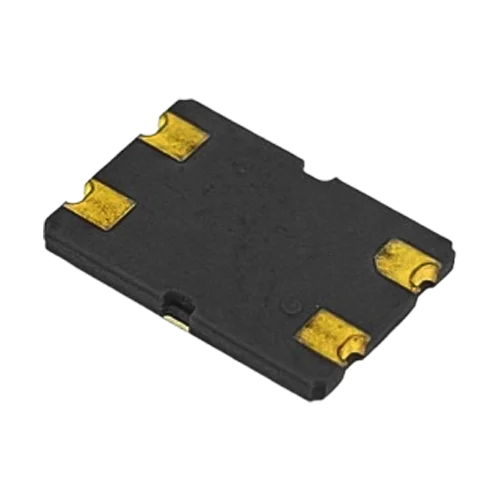

کریستال اسیلاتور 24MHz SMD 7×5

کریستال اسیلاتور 24 مگاهرتز SMD سایز 7×5 یک کریستال کوارتز دقیق از نوع پسیو (Passive Crystal Resonator) است که برای ایجاد فرکانس مرجع پایدار در مدارهای دیجیتال استفاده می‌شود. این کریستال 24MHz SMD چهار پایه با تلرانس فرکانسی ±50ppm و پایداری دمایی ±50ppm عملکرد قابل اطمینانی در کاربردهای عمومی و صنعتی ارائه می‌دهد.

ابعاد استاندارد 7×5 میلی‌متر و ارتفاع 1.4 میلی‌متر باعث می‌شود این کریستال SMD 24MHz به‌راحتی روی بردهای مدار چاپی مونتاژ شود و در طراحی‌های فشرده نیز قابل استفاده باشد. ظرفیت بار خازنی 18pF آن نشان می‌دهد که برای عملکرد صحیح، باید در مدار از دو خازن تطبیق (معمولاً حدود 22pF با توجه به ظرفیت پرازیتم برد) استفاده شود.

این کریستال 24 مگاهرتز 18pF گزینه‌ای مناسب برای استفاده در میکروکنترلرها، تایمرهای دقیق، تجهیزات USB، سیستم‌های مخابراتی سبک، ماژول‌های وای‌فای، تجهیزات اندازه‌گیری و انواع مدارات دیجیتال است. دقت مناسب و بازه دمای کاری 10- تا 60+ درجه سانتی‌گراد، آن را برای پروژه‌های صنعتی و نیمه‌صنعتی ایده‌آل می‌کند.

مشخصات فنی:
فرکانس نامی: 24 مگاهرتز
نوع قطعه: کریستال کوارتز (Passive Crystal)
نوع پکیج: SMD
ابعاد: 7 × 5 × 1.4 میلی‌متر
تعداد پایه: 4 پایه
ظرفیت بار خازنی: 18 پیکوفاراد
تلرانس فرکانسی: ±50ppm
پایداری فرکانسی: ±50ppm
محدوده دمای کاری: 10- تا 60+ درجه سانتی‌گراد
مناسب برای: میکروکنترلر، USB، مدارات دیجیتال، ماژول‌های ارتباطی
