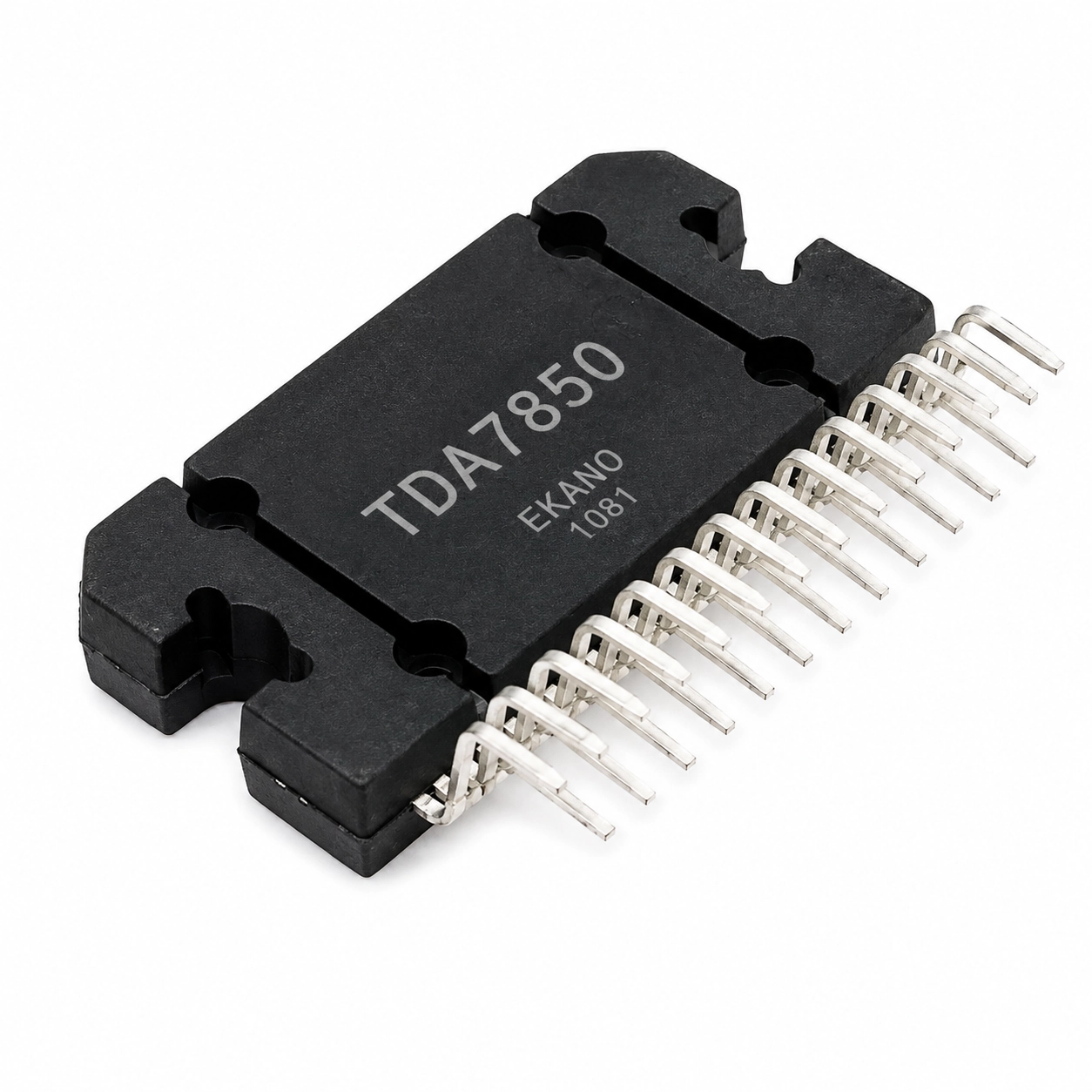

آیسی 25 پین مدل TDA7850
TDA7850 25PIN
یک آمپلی‌فایر صوتی چهار کاناله Class-AB با خروجی MOSFET پایه است. این قطعه با توان حداکثر 4×50 وات در 4 اهم و 4×80 وات در 2 اهم برای سیستم‌های صوتی خودرو کاربرد دارد.
19,883,300 ریال

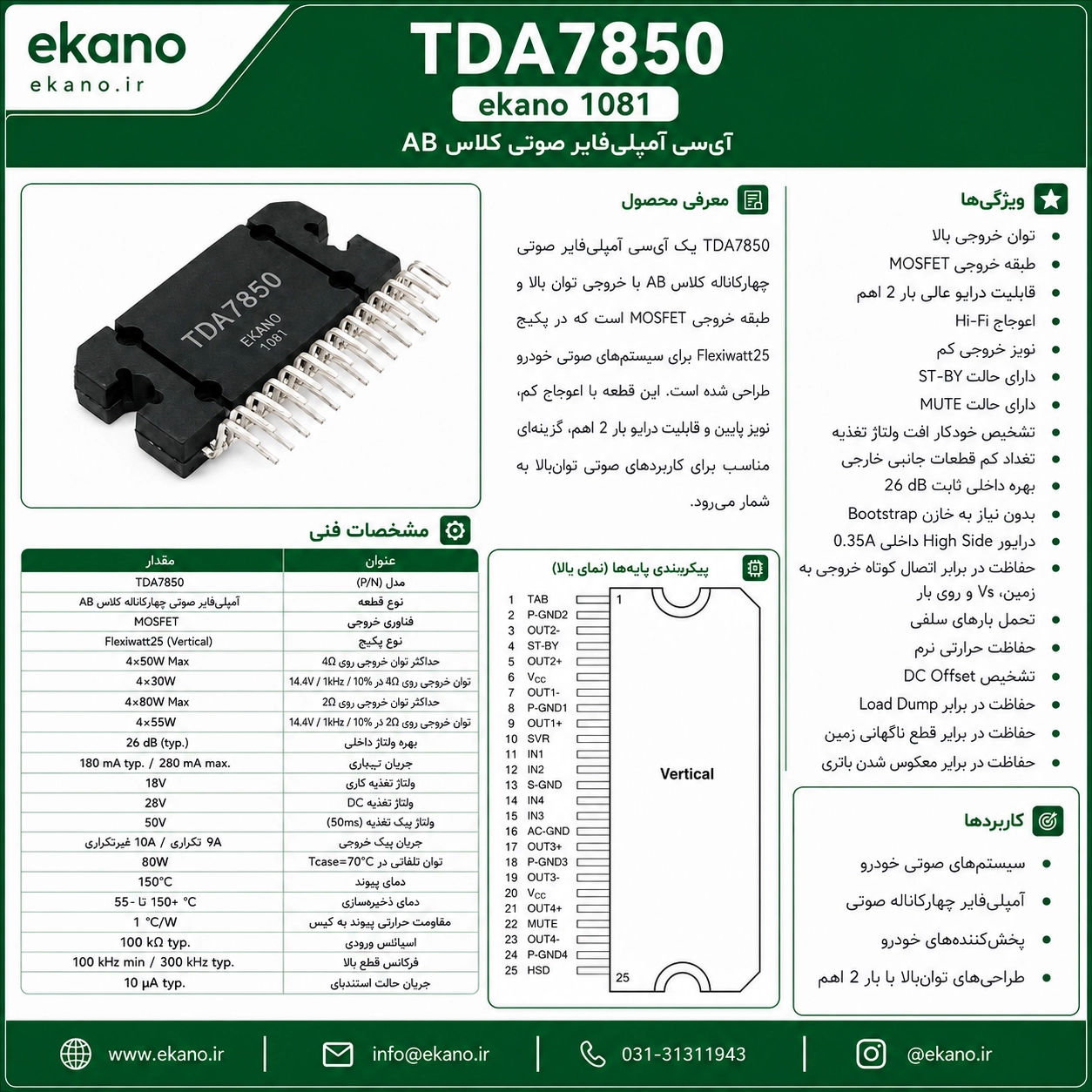

دانلود دیتاشیت PDFآیسی 25 پین مدل TDA7850 یک آیسی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، مدل آن TDA7850 و پکیج آن Flexiwatt25 Vertical است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- مدلTDA7850
- پکیجFlexiwatt25 Vertical
- کلاس تقویت‌کنندهکلاس AB
- تعداد پایه25 پایه
مشخصات آیسی 25 پین مدل TDA7850
| پارامتر | مقدار | شرایط |
|---|---|---|
| مدل | TDA7850 | طبق مشخصات کالا |
| نوع قطعه | آمپلی‌فایر توان صوتی چهارکاناله پل کامل | طبق مشخصات کالا |
| کلاس تقویت‌کننده | کلاس AB | طبق مشخصات کالا |
| فناوری طبقه خروجی | MOSFET مکمل P-Channel و N-Channel | طبق مشخصات کالا |
| پکیج | Flexiwatt25 Vertical | طبق مشخصات کالا |
| تعداد پایه | 25 پایه | طبق مشخصات کالا |
| ولتاژ تغذیه شرایط تست | 14٫4 ولت | طبق مشخصات کالا |
| حداکثر ولتاژ تغذیه کاری | 18 ولت | طبق مشخصات کالا |
| حداکثر ولتاژ (DC) | 28 ولت | طبق مشخصات کالا |
| حداکثر ولتاژ پیک 50 میلی‌ثانیه‌ای | 50 ولت | طبق مشخصات کالا |
| بهره ولتاژی | 26 دسی‌بل معمولی؛ محدوده 25 تا 27 دسی‌بل | طبق مشخصات کالا |
| جریان بی‌باری | 180 میلی‌آمپر معمولی؛ حداکثر 280 میلی‌آمپر | طبق مشخصات کالا |
| امپدانس ورودی | 100 کیلواهم معمولی | طبق مشخصات کالا |
| فرکانس قطع بالا | 300 کیلوهرتز معمولیت | طبق مشخصات کالا |
| ضعیف حالت Mute | حدود 90 دسی‌بل | طبق مشخصات کالا |
| درایور High-Side داخلی | 0٫35 آمپر | طبق مشخصات کالا |
کاربردهای آیسی 25 پین مدل TDA7850
- ساخت و تعمیر بردهای الکترونیکی.
- پروژه‌های دانشجویی و آموزشی.
- جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.
سوالات متداول درباره‌ی آیسی 25 پین مدل TDA7850
پایه‌ی یک آیسی کجاست؟
پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.
آیا خازن دی‌کوپلینگ لازم است؟
معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.
در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟
برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
