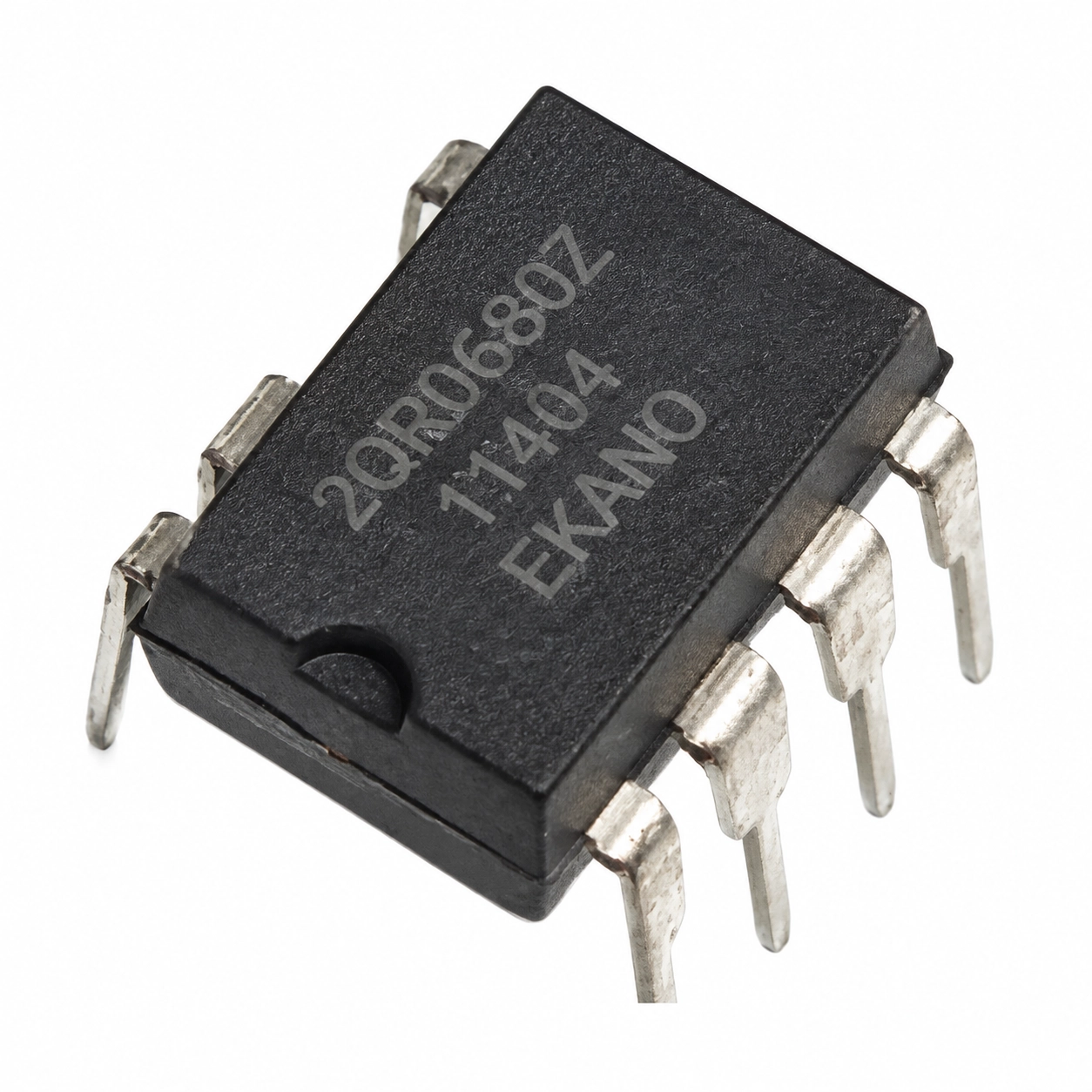

تراشه DIP-7 | STR 2QR0680Z

این آی‌سی یک پاور آی‌سی سوئیچینگ از خانواده CoolSET-Q1 است که برای منابع تغذیه آفلاین و مبدل‌های AC/DC طراحی شده است. آی‌سی STR 2QR0680Z با پکیج DIP-7، ماسفت داخلی 800 ولت، کنترلر PWM شبه‌تشدید Quasi-Resonant، راه‌انداز داخلی و حفاظت‌های کامل، برای منابع تغذیه SMPS، بردهای پاور مانیتور، DVD، Set-Top Box و تجهیزات صوتی و تصویری گزینه‌ای مناسب محسوب می‌شود.

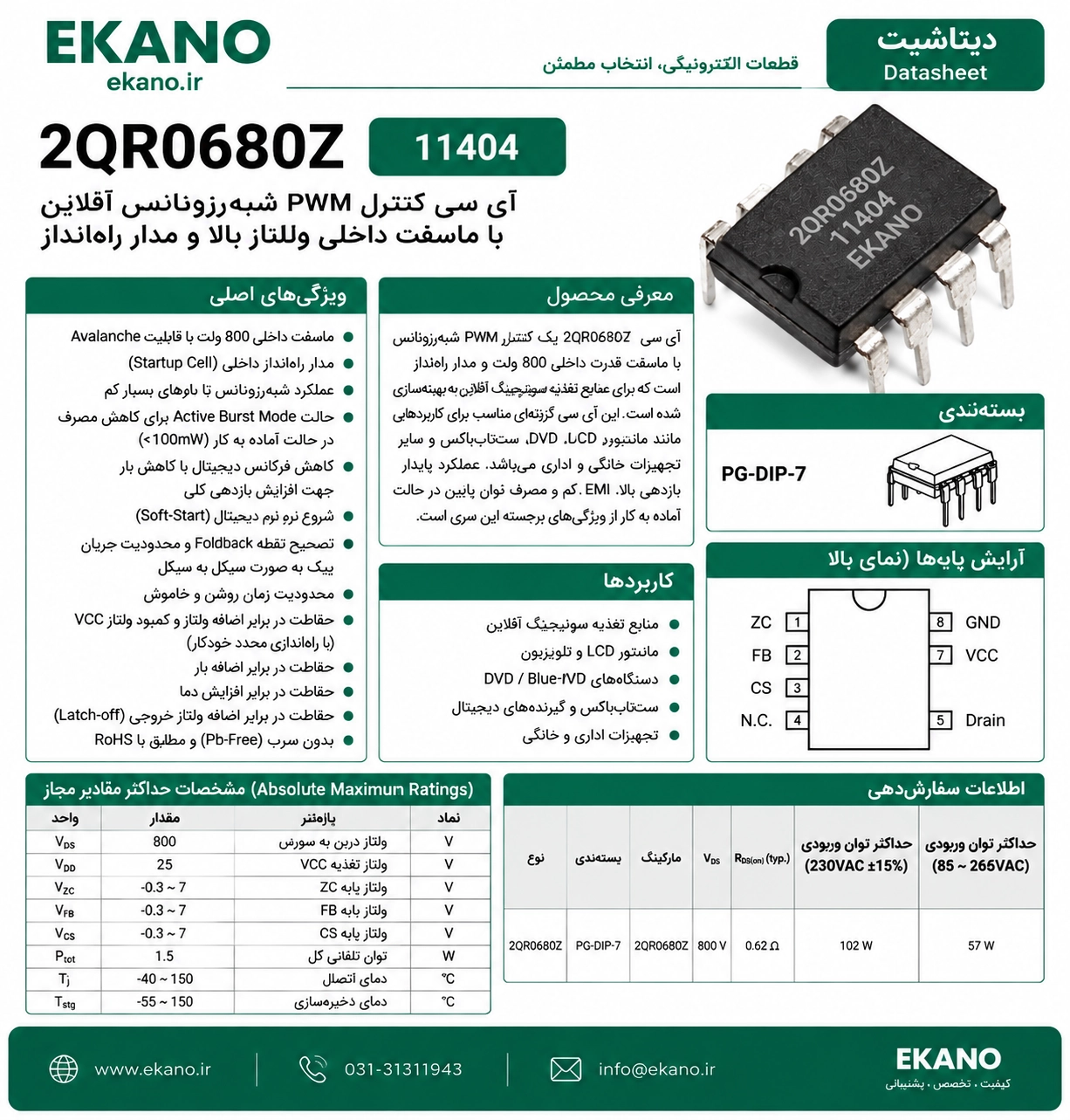

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل بازاری / مارکینگ: STR 2QR0680Z

مدل دیتاشیتی: ICE2QR0680Z

خانواده: CoolSET-Q1

نوع عملکرد: Off-Line SMPS Quasi-Resonant PWM Controller

نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین

توپولوژی: Flyback

نوع کنترل: Current Mode PWM Control

نوع پکیج: PG-DIP-7

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

نوع ماسفت داخلی: 800V Avalanche Rugged CoolMOS

ولتاژ شکست (Drain-Source): 800 ولت

مقاومت روشن RDS(on) تیپیکال: 0.62 اهم

حداکثر مقاومت روشن (RDS(on)): 0.71 اهم

توان خروجی حداکثر طبق صفحه رسمی: 42 وات

حداکثر توان ورودی در 230VAC ±15% طبق دیتاشیت: 102 وات

حداکثر توان ورودی در 85 تا 265VAC طبق دیتاشیت: 57 وات

محدوده ولتاژ (VCC): 10.5 تا 24 ولت

جریان مصرفی IC: حدود 1.5 میلی‌آمپر

فرکانس کاری: متغیر

زمان Rise: حدود 30 نانوثانیه

زمان Fall: حدود 30 نانوثانیه

حفاظت ESD: تا 2 کیلوولت

محدوده دمای کاری: منفی 25 تا مثبت 130 درجه سانتی‌گراد

قابلیت Active Burst Mode: دارد

قابلیت Digital Frequency Reduction: دارد

قابلیت Digital Soft-Start: دارد

حفاظت اضافه جریان OCP: دارد

حفاظت اضافه بار OLP: دارد

حفاظت اضافه ولتاژ VCC OVP: دارد

حفاظت افت ولتاژ VCC UVLO: دارد

حفاظت حرارتی: دارد

حفاظت اتصال کوتاه سیم‌پیچ ترانس: دارد

ویژگی‌ها:

دارای کنترلر PWM و ماسفت 800 ولت CoolMOS به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ آفلاین AC/DC

عملکرد Quasi-Resonant برای کاهش تلفات سوئیچینگ و نویز EMI

دارای راه‌انداز داخلی Startup Cell برای ساده‌تر شدن مدار تغذیه

مجهز به Active Burst Mode برای کاهش مصرف توان در حالت بی‌باری و آماده‌به‌کار

دارای Digital Frequency Reduction جهت افزایش راندمان در بارهای سبک

مجهز به Digital Soft-Start برای کاهش تنش لحظه راه‌اندازی مدار

دارای محدودکننده جریان Cycle-by-Cycle برای حفاظت بهتر مدار

دارای Foldback Correction برای کنترل دقیق‌تر توان و جریان خروجی

مجهز به Auto Restart در شرایط اضافه بار، اضافه ولتاژ VCC، افت ولتاژ VCC و افزایش دما

دارای Latch-Off Mode برای حفاظت اضافه ولتاژ خروجی و اتصال کوتاه سیم‌پیچ ترانس

پکیج DIP-7 مناسب برای بردهای پاور و تعمیرات منابع تغذیه

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور مانیتور LCD

بردهای پاور DVD Player

بردهای پاور DVD Recorder

بردهای پاور Blu-ray Player

گیرنده‌های Set-Top Box

تجهیزات صوتی و تصویری

آداپتورها و منابع تغذیه توان متوسط

بردهای پاور تجهیزات خانگی

تعمیر و جایگزینی آی‌سی پاور در مدارهای سازگار
