توضیحات

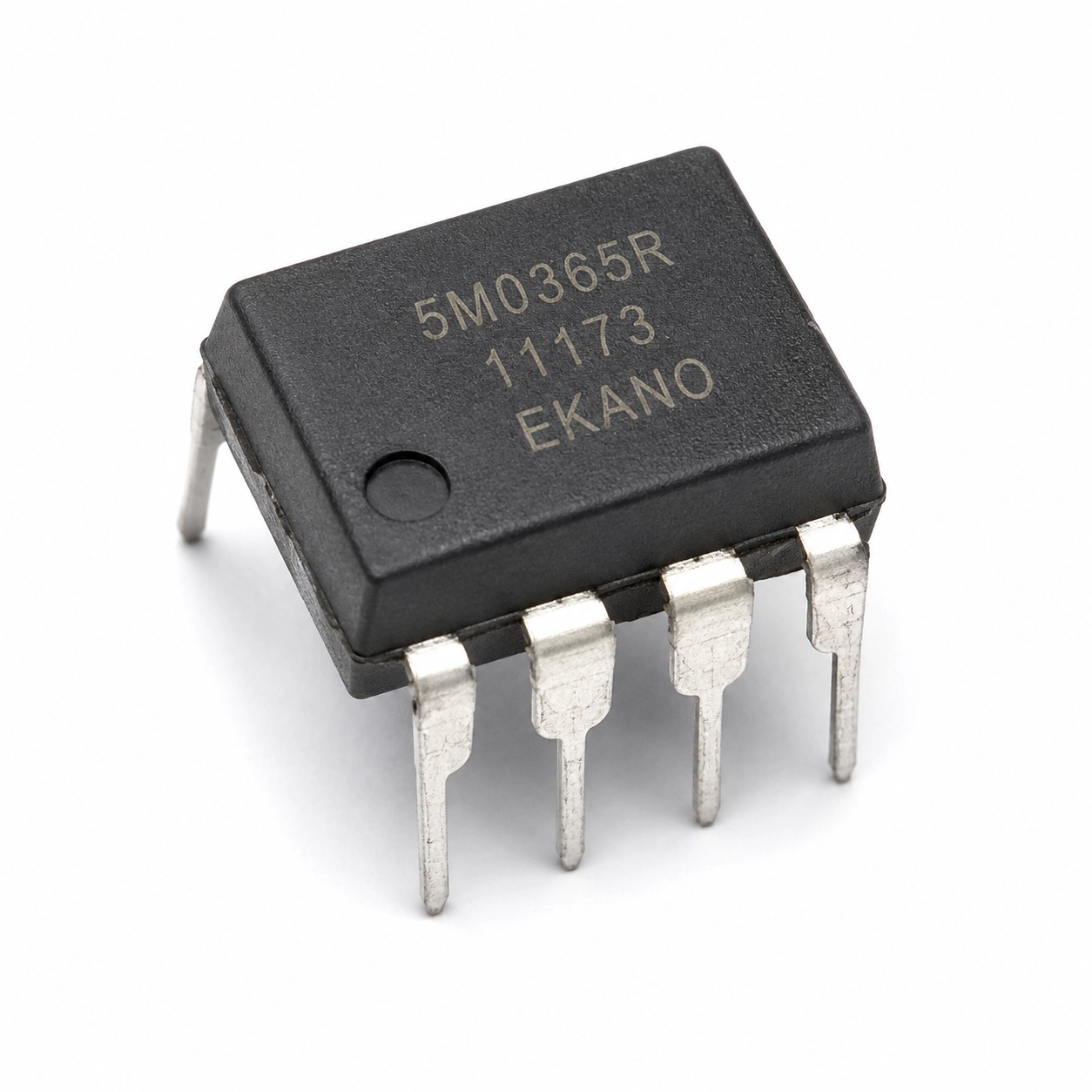

این آیسی یک پاور سوئیچ یکپارچه برای منابع تغذیه سوئیچینگ Off-Line است که شامل ماسفت قدرت ولتاژ بالا و کنترلر PWM جریانمدار میباشد. آیسی STR5M0365R که با مدل دیتاشیتی KA5M0365RN نیز شناخته میشود، با پکیج DIP-8، فرکانس سوئیچینگ 67 کیلوهرتز و حفاظتهای داخلی، برای طراحی و تعمیر منابع تغذیه فلایبک و بردهای پاور گزینهای مناسب محسوب میشود.

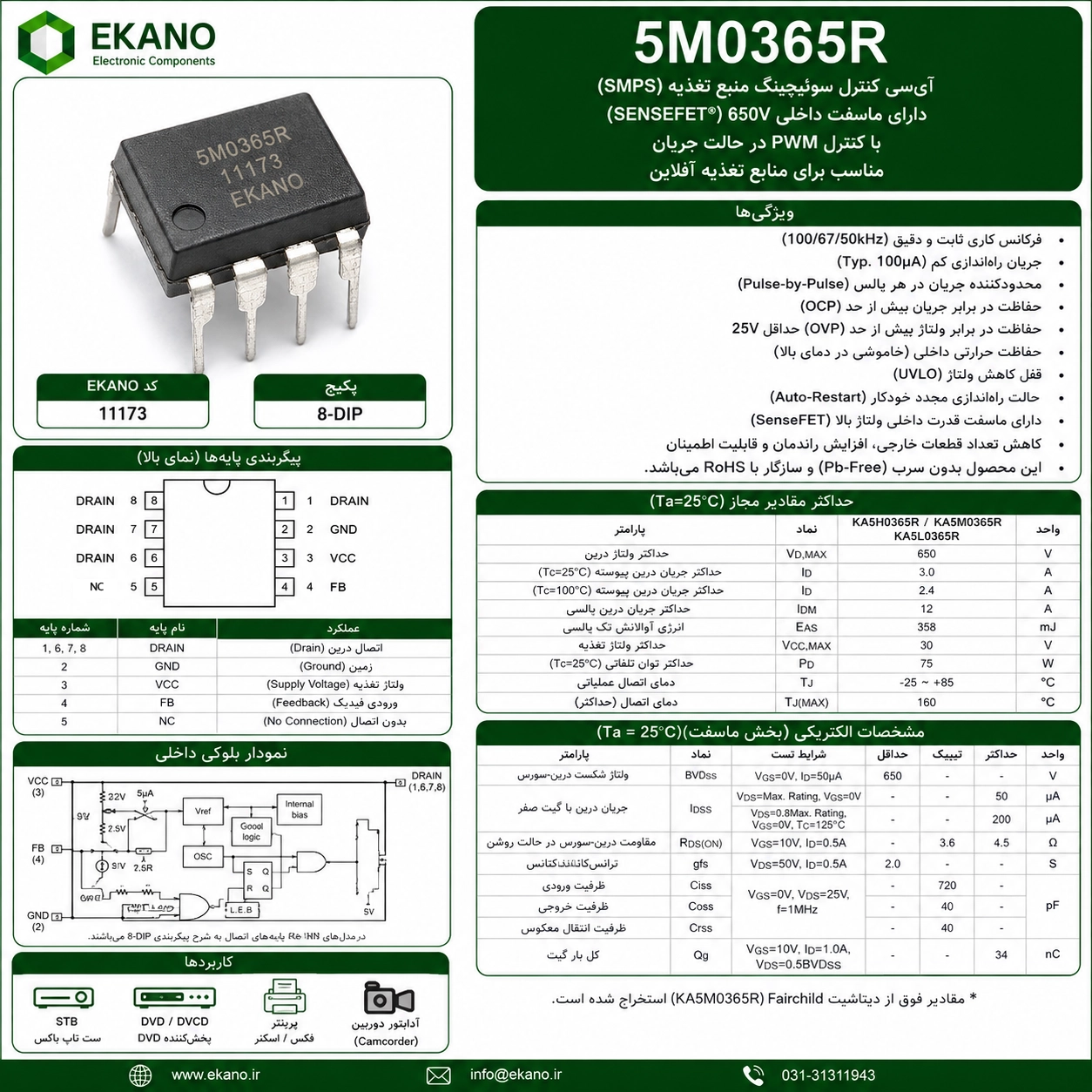

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل بازاری: STR5M0365R
مدل دیتاشیتی: KA5M0365RN
خانواده: Fairchild Power Switch / FPS
نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line
نوع کنترلر: Current Mode PWM Controller
نوع توپولوژی: Flyback / Forward
نوع پکیج: DIP-8
تعداد پایه: 8
نوع نصب: Through Hole
ماسفت داخلی: دارد
نوع ماسفت داخلی: High Voltage Power SenseFET
حداکثر ولتاژ (Drain-Source): 650 ولت
جریان (Drain): 3 آمپر
مقاومت حالت روشن RDS(on): حدود 3.6 اهم
فرکانس سوئیچینگ داخلی: 67 کیلوهرتز
جریان راهاندازی: تیپیکال 100 میکروآمپر
محدودکننده جریان Pulse-by-Pulse: دارد
حفاظت اضافه جریان: دارد
حفاظت اضافه ولتاژ: دارد
حفاظت حرارتی داخلی: دارد
قفل افت ولتاژ UVLO: دارد
حالت Auto-Restart: دارد
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM بهصورت یکپارچه
مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line با قطعات جانبی کمتر
دارای ماسفت داخلی با تحمل ولتاژ 650 ولت
فرکانس سوئیچینگ 67 کیلوهرتز برای عملکرد پایدار مدار پاور
قابلیت استفاده در توپولوژیهای Flyback و Forward
مجهز به محدودکننده جریان Pulse-by-Pulse برای محافظت بهتر مدار
دارای حفاظت اضافه جریان جهت افزایش ایمنی منبع تغذیه
مجهز به حفاظت اضافه ولتاژ داخلی
دارای UVLO برای جلوگیری از عملکرد نامناسب در افت ولتاژ تغذیه
مجهز به خاموشی حرارتی داخلی برای جلوگیری از آسیب در دمای بالا
دارای حالت Auto-Restart برای بازیابی خودکار پس از شرایط خطا
جریان راهاندازی پایین جهت کاهش مصرف اولیه مدار
پکیج DIP-8 مناسب برای نصب روی بردهای پاور و تعمیرات منابع تغذیه
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Off-Line
منابع تغذیه Flyback
منابع تغذیه Forward
بردهای پاور تلویزیون و مانیتور
بردهای پاور DVD و Set-Top Box
آداپتورهای برق
تجهیزات صوتی و تصویری
تعمیرات بردهای پاور و منابع تغذیه
