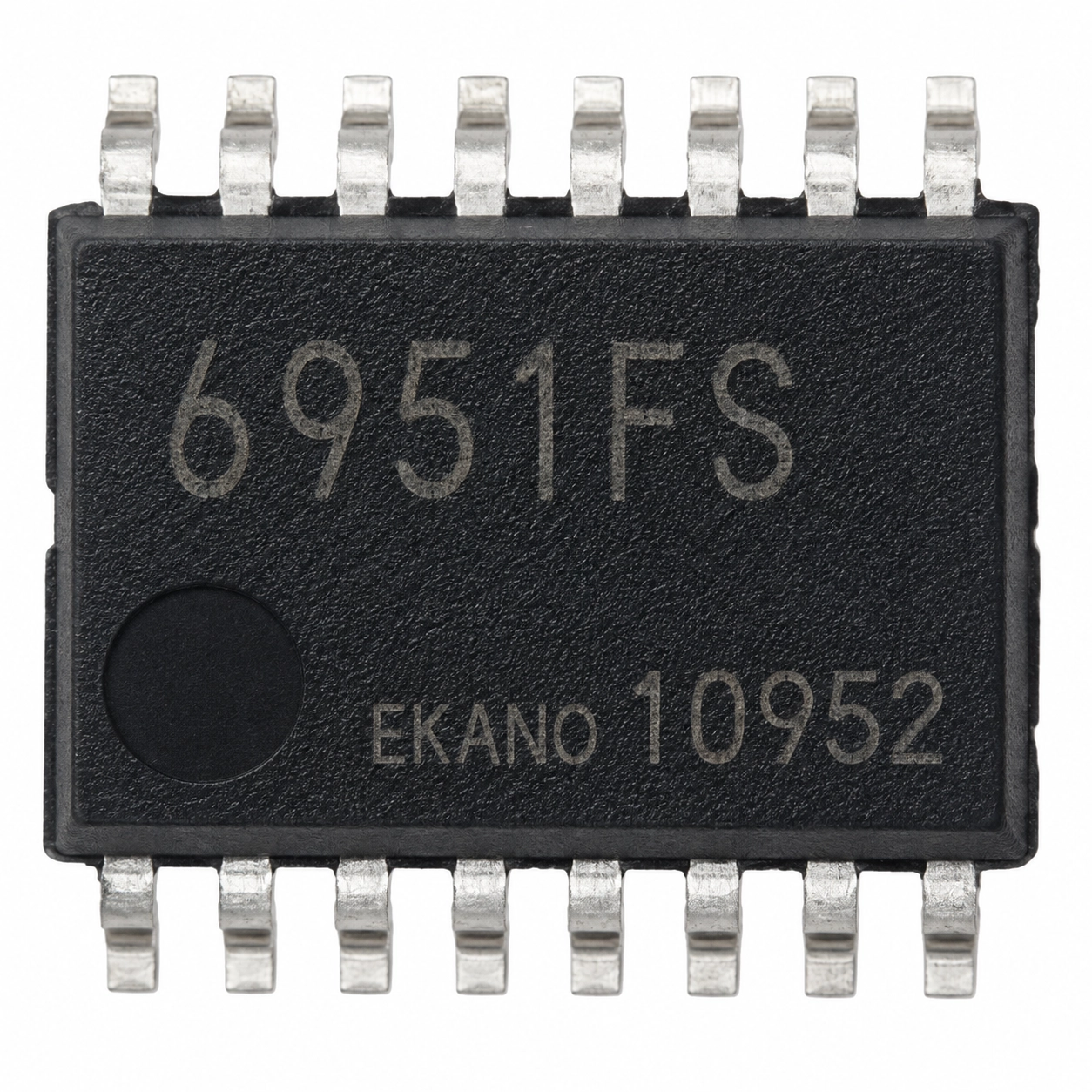

آی‌سی درایور موتور مدل BA6951FS پکیج SSOP-16

کد محصول: 10952
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

BA6951FS SSOP-16

یک درایور موتور DC معکوس‌شونده و جریان خروجی حداکثر 1 آمپر است. این قطعه برای کنترل یک موتور در حالت‌های Forward، Reverse، Stop و Brake در مدارهای SMD کاربرد دارد.

7,855,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی درایور موتور مدل BA6951FS پکیج SSOP-16 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، نوع قطعه آن آی‌سی درایور موتور و مدل (P/N) آن BA6951FS است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهآی‌سی درایور موتور
  • مدل (P/N)BA6951FS
  • کد روی قطعه6951FS
  • نوع عملکردReversible Motor Driver

مشخصات آی‌سی درایور موتور مدل BA6951FS پکیج SSOP-16

پارامترمقدارشرایط
نوع قطعهآی‌سی درایور موتورطبق مشخصات کالا
مدل (P/N)BA6951FSطبق مشخصات کالا
کد روی قطعه6951FSطبق مشخصات کالا
نوع عملکردReversible Motor Driverطبق مشخصات کالا
نوع پکیجSSOP-A16 / SSOP-16طبق مشخصات کالا
تعداد پایه16طبق مشخصات کالا
نوع نصبSMDطبق مشخصات کالا
تعداد موتور قابل کنترل1 موتورطبق مشخصات کالا
حداقل ولتاژ تغذیه3 ولتطبق مشخصات کالا
حداکثر ولتاژ تغذیه16 ولتطبق مشخصات کالا
حداکثر ولتاژ (VCC)18 ولتطبق مشخصات کالا
حداکثر جریان خروجی1 آمپرطبق مشخصات کالا
محدوده دمای کاریمنفی 20 تا مثبت 75 درجه سانتی‌گرادطبق مشخصات کالا
ابعاد پکیج6.6 × 6.2 میلی‌مترطبق مشخصات کالا
ضخامت پکیج1.71 میلی‌مترطبق مشخصات کالا
نوع خروجیکنترل مستقیم و معکوس موتورطبق مشخصات کالا

کاربردهای آی‌سی درایور موتور مدل BA6951FS پکیج SSOP-16

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

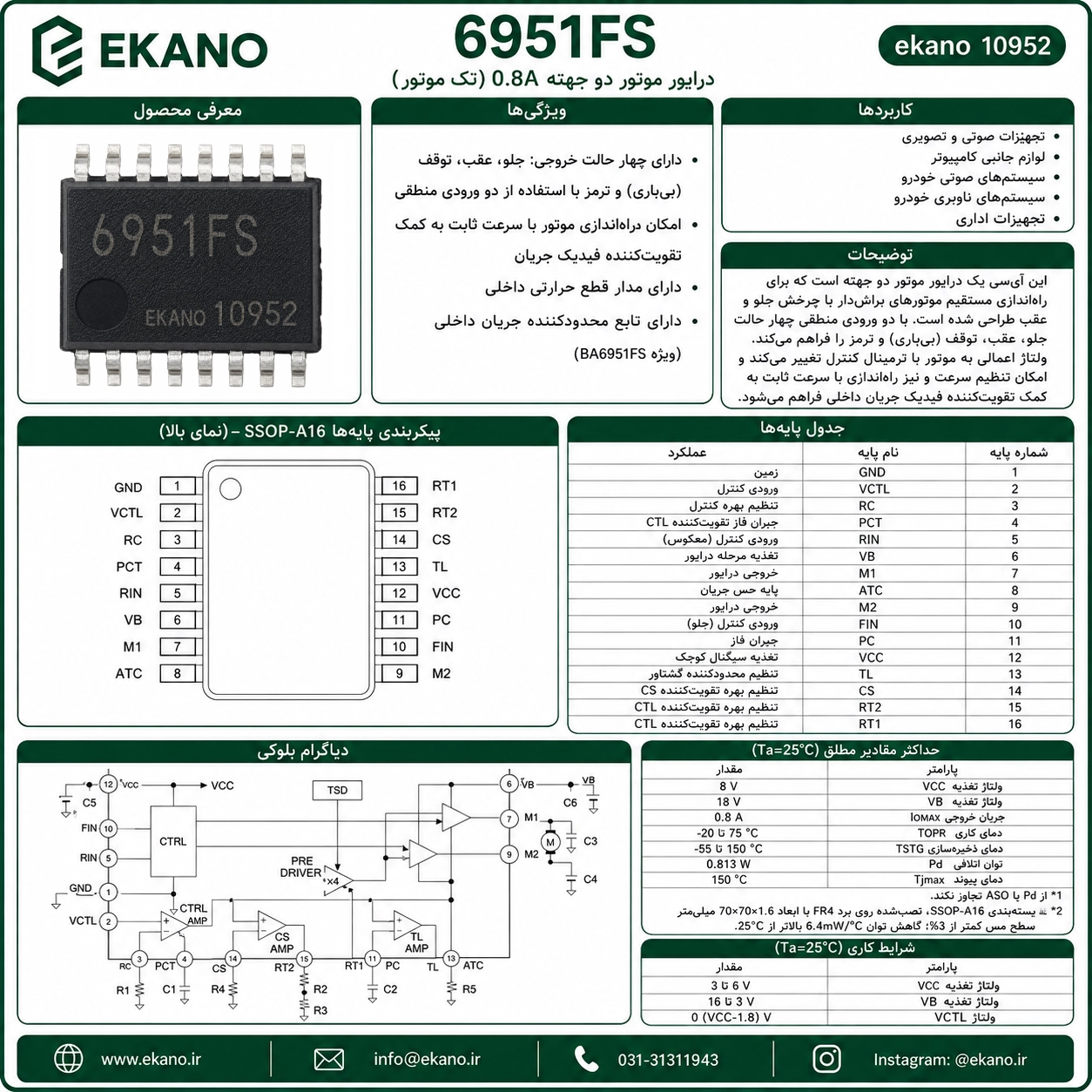

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی درایور موتور مدل BA6951FS پکیج SSOP-16

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
