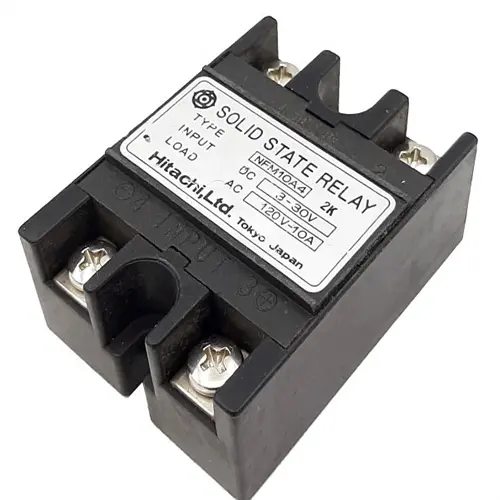

رله حالت جامد AC-DC SSR-10A | NFM10A4

رله NFM10A4 یک رله حالت جامد (Solid State Relay) به منظور کنترل دقیق و با توان سوئیچینگ فرکانس بالا طراحی شده است. این ماژول با استفاده از فناوری Low Level Trigger (تحریک با ولتاژ صفر) امکان تحریک رله را با ولتاژ صفر فراهم می آورد که در بسیاری از کاربردهای کنترلی پیچیده ضروری است. اساس کار رله SSR با رله های مکانیکی معمولی متفاوت است و برای مصارف خاصی که نیازمند سرعت، دقت و پایداری بیشتر هستند، استفاده می‌شود. کانال‌های ورودی این رله SSR کاملا شبیه به ماژول‌های رله‌ی معمولی بوده و شامل ترمینال‌های ولتاژ مثبت، زمین مدار و ارسال فرمان است. به نسبت ماژول‌های رله معمولی، این ماژول دارای ابعاد کوچک‌تری (تقریباً نصف) است.

مشخصات فنی:

نوع قطعه: رله حالت جامد (Solid State Relay)
مدل: NFM10A4
سری: SD

نوع سوئیچینگ: Zero Voltage Switching
نوع ورودی: DC
محدوده ولتاژ فرمان: 3 تا 30 ولت DC

ولتاژ خروجی: 120 ولت AC
حداکثر جریان خروجی: 10 آمپر

نوع نصب: سطحی
نوع ترمینال: پیچی (Screw Terminal)

نشانگر وضعیت: دارد (LED Indicator)

ابعاد: 2.36 × 1.77 × 0.59 اینچ

ویژگی‌ها:

سوئیچینگ در نقطه صفر ولتاژ برای کاهش نویز و جرقه
عملکرد بی‌صدا و بدون قطعات مکانیکی
دارای نشانگر LED وضعیت عملکرد
ترمینال پیچی برای نصب آسان و اتصال مطمئن
طول عمر بالا و مقاومت مناسب در برابر لرزش
مناسب برای کنترل بارهای AC با فرمان DC

کاربردها:

کنترل تجهیزات صنعتی
تابلوهای برق و اتوماسیون
کنترل هیتر و المنت
کنترل روشنایی AC
سیستم‌های CNC
سوئیچینگ بارهای AC در پروژه‌های صنعتی و الکترونیکی
